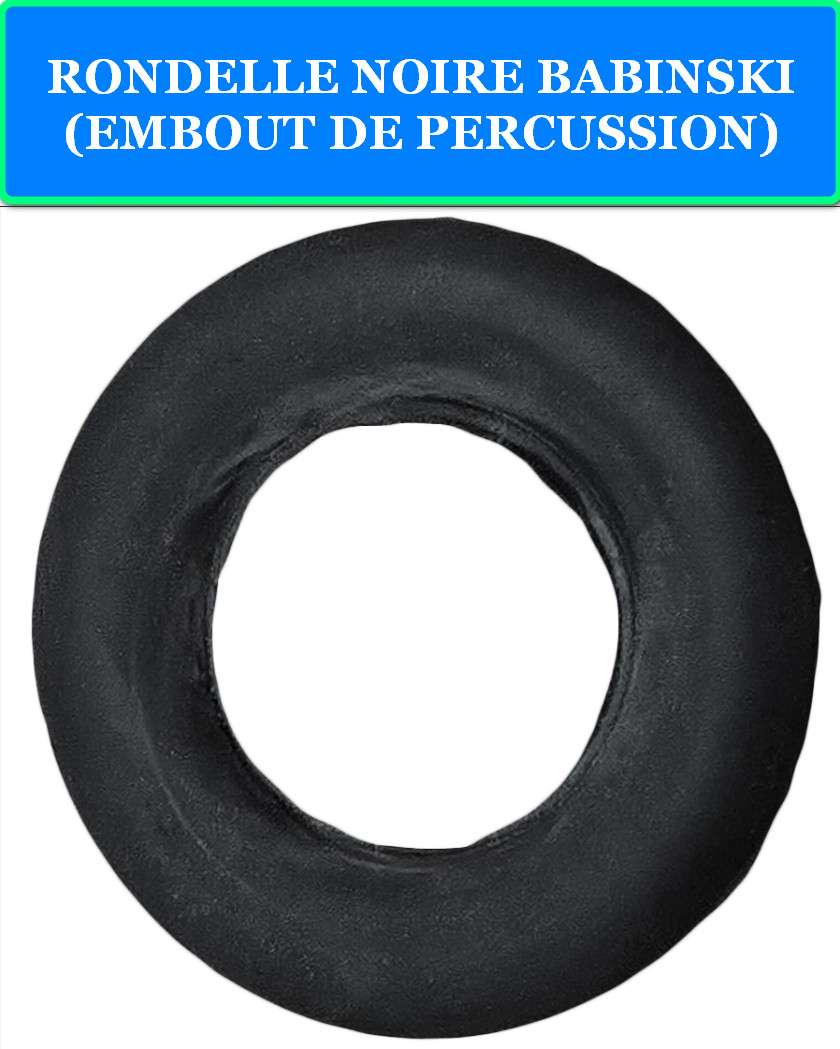

RONDELLE NOIRE BABINSKI (EMBOUT DE PERCUSSION)

CERTIFIE UE - RDM
CERTIFIE UE – RDM-

RONDELLE NOIRE BABINSKI (EMBOUT DE PERCUSSION)

RONDELLE NOIRE BABINSKI (EMBOUT DE PERCUSSION)
RONDELLE NOIRE BABINSKI (EMBOUT DE PERCUSSION)

Référence : 3051

1. PRÉAMBULE

Cette monographie technique présente les caractéristiques, spécifications et protocoles d’utilisation de la Rondelle Noire Babinski, composant essentiel du marteau à réflexes neurologique de Babinski. Cet embout de percussion en silicone médical assure une transmission optimale des stimuli mécaniques pour l’évaluation des réflexes neurologiques, particulièrement dans le cadre de l’examen du signe de Babinski et des réflexes plantaires.

Domaine d’application : Neurologie, examens cliniques spécialisés Classification : Dispositif médical de classe I – Accessoire diagnostique Utilisation : Professionnel de santé qualifié

2. GLOSSAIRE TECHNIQUE

Terme Définition
Signe de Babinski Réflexe pathologique caractérisé par l’extension du gros orteil et l’écartement des autres orteils lors de la stimulation de la plante du pied
Réflexe plantaire Réponse neurologique normale consistant en la flexion des orteils lors de la stimulation plantaire
Embout de percussion Composant terminal du marteau neurologique transmettant le stimulus mécanique
Silicone médical Élastomère biocompatible conforme aux normes de sécurité médicale
Stimulus mécanique Force appliquée de manière contrôlée pour déclencher une réponse réflexe
Biocompatibilité Capacité d’un matériau à être compatible avec les tissus biologiques

3. CONTEXTE CLINIQUE ET APPLICATIONS

3.1 Applications neurologiques

  • Évaluation du signe de Babinski chez l’adulte et l’enfant
  • Examen des réflexes plantaires dans le diagnostic neurologique
  • Détection des lésions du faisceau pyramidal
  • Surveillance neurologique post-traumatique

3.2 Populations cibles

  • Adultes : Examens neurologiques de routine et spécialisés
  • Enfants : Évaluation du développement neurologique
  • Patients hospitalisés : Surveillance neurologique continue
  • Patients ambulatoires : Consultations neurologiques

3.3 Environnements d’utilisation

  • Services de neurologie hospitaliers
  • Cabinets de neurologie privés
  • Unités de soins intensifs neurologiques
  • Services de pédiatrie pour examens spécialisés

4. SPÉCIFICATIONS TECHNIQUES

4.1 Dimensions et caractéristiques physiques

Paramètre Valeur Tolérance
Diamètre externe 15,0 mm ± 0,5 mm
Diamètre interne 8,0 mm ± 0,3 mm
Épaisseur 3,5 mm ± 0,2 mm
Poids 0,8 g ± 0,1 g
Dureté Shore A 40 ± 5 Selon ASTM D2240
Couleur Noir opaque Stable aux UV

4.2 Propriétés mécaniques

Propriété Valeur Norme de référence
Résistance à la traction ≥ 6,0 MPa ISO 37
Allongement à la rupture ≥ 400% ISO 37
Résistance au déchirement ≥ 25 N/mm ISO 34-1
Déformation rémanente ≤ 15% ISO 815-1
Résistance à l’abrasion Classe 2 ISO 4649

4.3 Propriétés thermiques

Paramètre Plage Conditions
Température d’utilisation -40°C à +200°C Usage continu
Température de stérilisation 121°C à 134°C Autoclave vapeur
Stabilité dimensionnelle ± 2% À 150°C, 1000h

5. MATÉRIAUX ET COMPOSITION

5.1 Matériau principal

  • Type : Silicone médical de grade pharmaceutique
  • Composition : Polydiméthylsiloxane (PDMS) réticulé
  • Additifs : Catalyseur platine, charges renforçantes
  • Pigmentation : Noir de carbone médical (conforme FDA)

5.2 Propriétés biologiques

Test Résultat Norme
Cytotoxicité Non cytotoxique ISO 10993-5
Sensibilisation Non sensibilisant ISO 10993-10
Irritation Non irritant ISO 10993-10
Hémocompatibilité Compatible ISO 10993-4
Endotoxines < 0,5 EU/ml USP <85>

5.3 Résistance chimique

  • Excellente : Eau, solutions salines, alcools
  • Bonne : Détergents enzymatiques, désinfectants aldéhydés
  • Limitée : Solvants organiques, huiles minérales

6. CONCEPTION ET ERGONOMIE

6.1 Conception fonctionnelle

  • Forme annulaire optimisée pour l’emmanchement sur marteau Babinski
  • Surface de contact lisse pour stimulation homogène
  • Épaisseur calibrée pour transmission optimale du stimulus
  • Bords arrondis évitant les traumatismes cutanés

6.2 Interface avec le marteau

  • Fixation : Emmanchement par serrage élastique
  • Compatibilité : Marteaux Babinski standards (Ø 8mm)
  • Stabilité : Maintien sécurisé sans glissement
  • Démontage : Facilité pour nettoyage et remplacement

6.3 Propriétés haptiques

  • Transmission : Fidélité du stimulus mécanique
  • Amortissement : Contrôlé pour sensibilité optimale
  • Adhérence : Surface texturée micro-structurée
  • Confort : Contact doux avec la peau du patient

7. GESTION DES RISQUES (ISO 14971)

7.1 Analyse des dangers

Danger identifié Cause possible Conséquence Probabilité Sévérité Risque
Contamination croisée Nettoyage insuffisant Infection nosocomiale Faible Élevée Modéré
Dégradation matériau Stérilisation excessive Perte d’efficacité Moyenne Faible Faible
Détachement Usure de l’interface Perte de l’embout Faible Faible Faible
Allergie Sensibilité au silicone Réaction cutanée Très faible Moyenne Faible

7.2 Mesures de contrôle

Risque Mesure de contrôle Type Efficacité
Contamination Protocole de retraitement validé Procédurale Élevée
Dégradation Cycles de stérilisation limités Technique Moyenne
Détachement Inspection avant usage Procédurale Élevée
Allergie Information biocompatibilité Informative Élevée

7.3 Risque résiduel

Tous les risques identifiés sont maîtrisés à un niveau acceptable par la mise en œuvre des mesures de contrôle appropriées.

8. STANDARD OPERATING PROCEDURES (S.O.P.)

8.1 Préparation à l’utilisation

8.1.1 Inspection visuelle

  1. Vérifier l’intégrité de la rondelle (absence de fissures, déchirures)
  2. Contrôler la propreté de la surface
  3. S’assurer de la souplesse du matériau
  4. Vérifier l’absence de déformation permanente

8.1.2 Montage sur marteau

  1. Nettoyer l’extrémité du marteau Babinski
  2. Enfiler la rondelle sur l’embout métallique
  3. S’assurer du positionnement correct et stable
  4. Vérifier l’absence de jeu ou glissement

8.2 Protocole d’utilisation

8.2.1 Technique d’examen du signe de Babinski

  1. Position du patient : Décubitus dorsal, jambe détendue
  2. Approche : Tenir fermement le marteau équipé de la rondelle
  3. Stimulation : Appliquer une pression modérée le long du bord externe de la plante
  4. Observation : Noter la réponse des orteils (flexion normale/extension pathologique)
  5. Documentation : Consigner le résultat dans le dossier médical

8.2.2 Paramètres de stimulation

  • Pression : 50-100g (force modérée, non douloureuse)
  • Vitesse : Mouvement lent et progressif
  • Trajet : Bord externe du pied, du talon vers les orteils
  • Durée : 2-3 secondes pour le trajet complet

8.3 Précautions d’usage

  • Ne pas exercer de pression excessive (risque de douleur)
  • Éviter les mouvements brusques ou répétés
  • Respecter l’intégrité cutanée du patient
  • Adapter la technique selon l’âge et la sensibilité

9. RETRAITEMENT ET MAINTENANCE

9.1 Nettoyage manuel

9.1.1 Démontage

  1. Retirer délicatement la rondelle du marteau
  2. Séparer tous les composants
  3. Évacuer les résidus organiques visibles

9.1.2 Pré-nettoyage

  1. Rincer à l’eau froide (élimination des protéines)
  2. Tremper 5 minutes dans solution enzymatique
  3. Brosser délicatement avec brosse souple

9.1.3 Nettoyage principal

  1. Laver dans solution détergente enzymatique (40°C)
  2. Brosser toutes les surfaces accessibles
  3. Rincer abondamment à l’eau déminéralisée
  4. Sécher avec textile non pelucheux

9.2 Stérilisation

9.2.1 Stérilisation vapeur (méthode recommandée)

  • Cycle : 121°C, 15 minutes ou 134°C, 3 minutes
  • Conditionnement : Sachets de stérilisation papier/plastique
  • Surveillance : Indicateurs chimiques et biologiques
  • Stockage : Zone stérile, durée selon conditionnement

9.2.2 Stérilisation plasma (alternative)

  • Cycle : Selon recommandations fabricant de l’équipement
  • Avantages : Température réduite, préservation du matériau
  • Limitations : Coût plus élevé, disponibilité

9.3 Contrôles qualité post-retraitement

  • Inspection visuelle (intégrité, propreté)
  • Test d’élasticité (déformation/récupération)
  • Contrôle dimensionnel si nécessaire
  • Traçabilité des cycles de retraitement

10. DÉPANNAGE ET RÉSOLUTION DES PROBLÈMES

10.1 Problèmes de performance

Symptôme Cause probable Solution Prévention
Stimulus insuffisant Dureté réduite par vieillissement Remplacer la rondelle Contrôle périodique dureté
Glissement sur marteau Usure de l’interface de montage Vérifier dimensions, remplacer Inspection avant usage
Déformation permanente Stockage sous contrainte Remplacer, corriger stockage Stockage libre, température contrôlée
Surface rugueuse Dégradation par stérilisation Remplacer, adapter cycles Limiter nombre de cycles

10.2 Problèmes de biocompatibilité

Réaction observée Action immédiate Investigation Mesure corrective
Irritation cutanée Arrêter utilisation, nettoyer zone Vérifier antécédents allergiques Utiliser alternative compatible
Réaction inflammatoire Consulter médecin, documenter Analyser lot de production Retrait préventif du lot

10.3 Durée de vie et remplacement

10.3.1 Critères de remplacement

  • Déformation permanente > 5% du diamètre initial
  • Fissuration ou déchirure visible
  • Perte d’élasticité (dureté Shore A > 50 ou < 30)
  • Nombre de cycles de stérilisation > 500

10.3.2 Durée de vie estimée

  • Usage standard : 2-3 ans selon fréquence d’utilisation
  • Usage intensif : 12-18 mois en service hospitalier
  • Facteur limitant : Cycles de stérilisation répétés

11. CADRE RÉGLEMENTAIRE ET CONFORMITÉ

11.1 Réglementation européenne

  • Règlement MDR (UE) 2017/745 – Dispositifs médicaux
  • Classification : Classe I – Accessoire de dispositif médical
  • Marquage CE : Conforme, auto-certification
  • Vigilance : Système de surveillance post-commercialisation

11.2 Normes techniques appliquées

Norme Titre Application
ISO 13485 Systèmes qualité dispositifs médicaux Système qualité fabricant
ISO 14971 Gestion des risques Analyse de risque produit
ISO 10993 Évaluation biologique des DM Tests de biocompatibilité
ISO 17664 Retraitement des DM Instructions de retraitement
ASTM D2240 Dureté des élastomères Caractérisation matériau

11.3 Documentation qualité

  • Dossier technique : Conception, validation, tests
  • Déclaration de conformité : Attestation réglementaire
  • Instructions d’utilisation : Mode d’emploi détaillé
  • Analyse de risque : Évaluation ISO 14971 complète

11.4 Traçabilité et surveillance

  • Numéro de lot : Traçabilité matières premières
  • Date de fabrication : Gestion péremption
  • Surveillance post-commercialisation : Retours d’expérience
  • Déclaration d’incidents : Système de vigilance

12. RÉFÉRENCES BIBLIOGRAPHIQUES

12.1 Publications scientifiques

  1. Babinski, J. (1896). « Sur le réflexe cutané plantaire dans certaines affections organiques du système nerveux central ». Comptes Rendus des Séances de la Société de Biologie, 48, 207-208.

  2. Landau, W. M., & Clare, M. H. (1959). « The plantar reflex in man, with special reference to some conditions where the extensor response is unexpectedly absent ». Brain, 82(3), 321-355.

  3. Van Gijn, J. (1996). « The Babinski sign and the pyramidal syndrome ». Journal of Neurology, Neurosurgery & Psychiatry, 61(5), 498-502.

  4. Schott, G. D., & Wyke, M. A. (1977). « Congenital mirror movements ». Journal of Neurology, Neurosurgery & Psychiatry, 40(5), 458-463.

12.2 Normes et réglementations

  1. Commission Européenne. (2017). « Règlement (UE) 2017/745 relatif aux dispositifs médicaux ». Journal officiel de l’Union européenne, L 117/1.

  2. ISO 13485:2016. « Dispositifs médicaux – Systèmes de management de la qualité – Exigences à des fins réglementaires ».

  3. ISO 14971:2019. « Dispositifs médicaux – Application de la gestion des risques aux dispositifs médicaux ».

  4. ISO 10993-1:2018. « Évaluation biologique des dispositifs médicaux – Partie 1: Évaluation et essais dans le cadre d’un processus de gestion du risque ».

12.3 Guides techniques

  1. ANSM. (2020). « Guide pour la classification des dispositifs médicaux ». Agence Nationale de Sécurité du Médicament et des Produits de Santé.

  2. AFNOR. (2019). « Guide d’application de l’ISO 17664 – Retraitement des dispositifs médicaux ». Association Française de Normalisation.

13. GESTION ENVIRONNEMENTALE ET FIN DE VIE

13.1 Impact environnemental

  • Matériau : Silicone médical recyclable par dépolymérisation
  • Emballage : Matériaux recyclables (carton, plastique PE)
  • Transport : Optimisation logistique, empreinte carbone réduite
  • Durée de vie : Longévité élevée réduisant la fréquence de remplacement

13.2 Fin de vie et recyclage

13.2.1 Options de traitement

  1. Recyclage matériau : Dépolymérisation du silicone (filières spécialisées)
  2. Valorisation énergétique : Incinération avec récupération d’énergie
  3. Élimination contrôlée : Enfouissement en centre agréé DASRI

13.2.2 Procédure de mise au rebut

  1. Décontamination complète selon protocole DASRI
  2. Conditionnement en contenants étanches identifiés
  3. Remise à prestataire agréé pour traitement
  4. Traçabilité de l’élimination (bordereau de suivi)

13.3 Recommandations environnementales

  • Privilégier le recyclage matériau quand les filières existent
  • Optimiser la durée d’utilisation par maintenance préventive
  • Former le personnel aux bonnes pratiques de tri
  • Documenter les quantités éliminées pour reporting RSE

Document établi selon les standards de qualité médicale Version : 1.0 | Date : Octobre 2024 Référence : 3051

La monographie technique de la Rondelle Noire Babinski est maintenant complète, suivant la même structure rigoureuse que les instruments précédents. Cette rondelle en silicone médical, bien que de petite taille, joue un rôle crucial dans l’examen neurologique de précision. Le document couvre tous les aspects techniques, réglementaires et opérationnels nécessaires à son utilisation professionnelle en environnement médical.

OTOSCOPE WELCH ALLYN MACROVIEW

CYCLES AUTOCLAVE SUR SMARTPHONE
