Introduction

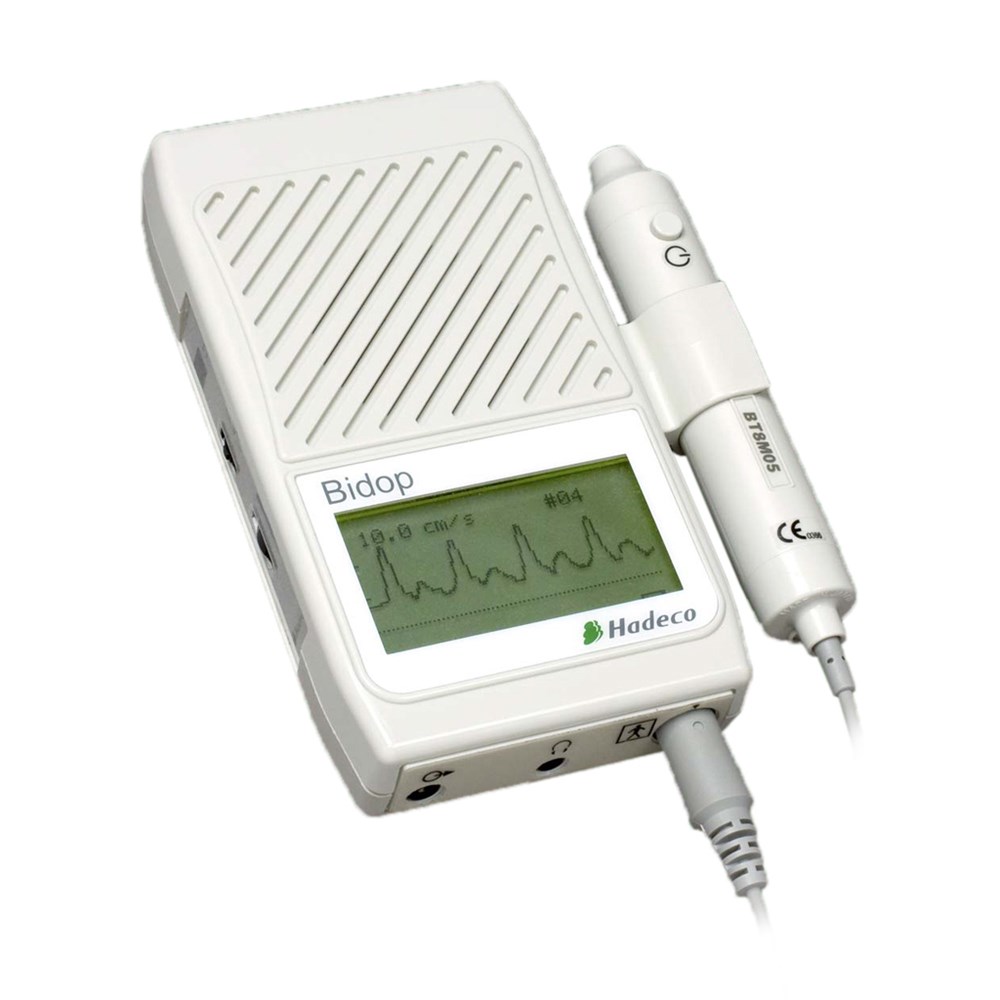

Le ES-100V3 de Hadeco représente l’évolution la plus avancée des dopplers vasculaires bidirectionnels portables avec écran LCD intégré. Conçu au Japon selon les plus hauts standards technologiques, ce dispositif médical combine innovation technologique et ergonomie optimale pour répondre aux besoins spécifiques des professionnels de santé en diagnostic vasculaire non invasif.
Depuis plus de 30 ans, Hadeco Inc. s’impose comme leader mondial dans la conception d’équipements doppler de haute précision. Le ES-100V3 constitue l’aboutissement de cette expertise, intégrant un écran LCD STN rétroéclairé de 128 x 64 points permettant l’affichage en temps réel des formes d’ondes et des données numériques. Cette technologie révolutionnaire transforme l’approche diagnostique traditionnelle en offrant une visualisation instantanée et précise des flux sanguins artériels et veineux.
• Premier doppler portable avec affichage bidirectionnel LCD temps réel
• Microprocesseur intelligent avec contrôle automatique de gain
• 30 mémoires de formes d’ondes avec interface USB
• Certification IEC60601-1 pour usage médical professionnel
L’appareil se distingue par sa capacité unique à afficher simultanément les composantes antérogrades et rétrogrades du flux sanguin, permettant ainsi une analyse diagnostique différentielle précise des pathologies vasculaires. Cette fonctionnalité bidirectionnelle, couplée à un système de navigation intuitive par bouton Shuttle, révolutionne l’expérience utilisateur en milieu clinique.
Spécifications Techniques Complètes
Caractéristiques Physiques
| Paramètre | Valeur | Détails Techniques |
|---|---|---|
| Dimensions | 78(L) × 141(L) × 27(H) mm | Format ultra-compact pour usage portable |
| Poids | 280 g | Incluant batterie et sonde standard |
| Écran | LCD STN 128 × 64 dots | Rétroéclairé, affichage haute résolution |
| Alimentation | Batterie 9V alcaline | Autonomie 2,5h (rétroéclairage éteint) |
| Arrêt automatique | 2 min / 5 min | Sans signal / Mode freeze respectivement |
Performances Audio et Connectivité
| Interface | Spécification | Application |
|---|---|---|
| Haut-parleur | 300mW minimum | Écoute directe signaux Doppler |
| Sortie casque | Jack 3,5mm | Écoute privée, coupe haut-parleur |
| Port USB | Interface série | Connexion PC, Smart-V-Link |
| Mémoire | 30 formes d’ondes | Stockage et analyse différée |
Conformité Normative
Norme IEC60601-1 : Équipement médical alimenté par source interne, Partie appliquée de Type BF. Environnement de fonctionnement : 10 à 37°C, humidité ≤85% sans condensation.
Interface Utilisateur Avancée
Système de Navigation Shuttle
Le bouton Shuttle multi-directionnel constitue l’innovation majeure de l’interface utilisateur du ES-100V3. Ce système breveté permet une navigation intuitive dans l’ensemble des menus et fonctions :
- Rotation vers le haut/bas : Sélection des options de menu
- Pression intérieure : Validation et exécution des commandes
- Navigation mémoire : Parcours des 30 formes d’ondes stockées
- Démarrage/arrêt : Activation rapide de l’appareil
Contrôles Complémentaires
Bouton BACK
- Sortie du mode menu
- Retour menu précédent
- Changement d’affichage WAVE/DATA
- Sortie mode guidance de site
Bouton Sonde
- Activation de l’appareil
- Gel des formes d’ondes
- Arrêt (pression >2 sec.)
- Activation du mode monitoring
Interface Multilingue
Le ES-100V3 intègre un système de menus multilingues supportant 7 langues : Anglais, Allemand, Italien, Espagnol, Français, Turc et Polonais. Cette fonctionnalité garantit une utilisation optimale dans tous les environnements cliniques internationaux.
Fonctionnalités Exclusives
Technologie Doppler Bidirectionnelle
La technologie doppler bidirectionnelle du ES-100V3 permet l’analyse simultanée des flux sanguins dans les deux directions :
Mode Séparation : Affichage distinct des flux directionnels
Contrôle polarité : Inversion FORWARD/REVERSE selon orientation sonde
Système de Mémoire Intelligent
Le système de mémoire du ES-100V3 offre 30 emplacements pour le stockage des formes d’ondes avec les fonctionnalités avancées suivantes :
- STORE : Sauvegarde automatique avec numérotation séquentielle
- READ : Lecture des données stockées avec navigation Shuttle
- CLEAR : Effacement sélectif ou global des mémoires
- FREEZE temporaire : Mémoire volatile pour analyse immédiate
Mode Guidance de Site Smart-V-Link
Le mode guidance de site révolutionne les protocoles d’examen multi-sites en automatisant la séquence de mesures :
- Programmation des sites d’examen via Smart-V-Link Windows
- Affichage automatique du site suivant sur écran LCD
- Validation par bouton sonde pour passage au site suivant
- Stockage automatique avec nomenclature pré-définie
Calcul de Débit Sanguin Volumique
La fonction FLOW calcule automatiquement le débit sanguin volumique basé sur :
• Diamètre vasculaire estimé (0,1 à 20,0 mm par pas de 0,1 mm)
• Vélocité maximale (MAX) et moyenne (MN)
• Angle sonde optimisé (45° à 60°)Affichage : Données de débit sur 2ème page en mode DATA
Gamme de Sondes Spécialisées
Sondes Standard Cliniques
| Fréquence | Code Produit | Applications Cliniques | Profondeur Pénétration |
|---|---|---|---|
| 2 MHz | BT2M20S8C | Flux périphériques profonds, FHR | Jusqu’à 6 cm |
| 4 MHz | BT4M05S8C | Flux périphériques moyens | 4-5 cm |
| 5 MHz | BT5M05S8C | Applications vasculaires générales | 3-4 cm |
| 8 MHz | BT8M05S8C | Flux superficiels, pouls pédieux | 1-2 cm |
| 10 MHz | BT10M5S8C | Flux très superficiels | 0,5-1 cm |
Sondes Spécialisées
Le ES-100V3 supporte une gamme étendue de sondes spécialisées pour applications spécifiques :
Sondes Crayon
- BP8M05S8A : 8MHz, usage précis
- BP10M5S8A : 10MHz, examens localisés
Sondes Plates
- BF2M20S8A : 2MHz, large surface
- BF8M15S8A : 8MHz, contact optimal
Sondes Stérilisables
- VRP-08/10/20 : Crayon petit
- LRP-08/10 : Version longue
- ACP-08 : Autoclavable vapeur
- FDP-08 : Plate stérilisable
Applications Cliniques Détaillées
Diagnostic Vasculaire Artériel
Le ES-100V3 excelle dans l’évaluation des pathologies artérielles périphériques grâce à ses capacités d’analyse spectrale avancées :
- Détection d’artériopathies oblitérantes : Analyse des formes d’ondes triphasiques/monophasiques
- Localisation de sténoses : Identification des accélérations de flux
- Évaluation post-opératoire : Contrôle des anastomoses et pontages
- Surveillance thérapeutique : Suivi évolutif des traitements
Analyse Veineuse Bidirectionnelle
1. Sélection mode VENOUS (filtre 80 Hz)
2. Échelle temps SLOW (25,6 sec/écran)
3. Mode bidirectionnel pour détection reflux
4. Manœuvres de Valsalva et compression distale
Examens Obstétriques (Sonde 2 MHz)
Le mode fréquence cardiaque fœtale (FHR) du ES-100V3 offre des fonctionnalités spécialisées :
- Plage de détection : 60 à 220 BPM par pas de 5 BPM
- Alarmes configurables : Limites haute et basse programmables
- Mode BEEP : Signalisation sonore des dépassements
- Comptage manuel : Mode de secours si calcul automatique impossible
Mode d’Emploi Technique
Procédure de Démarrage
- Installation batterie : 9V alcaline avec respect polarités
- Connexion sonde : Alignement repère polarité sous marquage
- Activation : Pression bouton sonde ou Shuttle
- Vérification : Contrôle niveau batterie sur écran menu
Configuration des Modes d’Affichage
| Mode | Affichage | Applications |
|---|---|---|
| WAVE | Formes d’ondes temps réel | Analyse visuelle flux, monitoring continu |
| DATA | Données numériques | Mesures précises, calculs de débit |
| BEEP | Mode seuillage 2MHz | Détection dépassements vitesse |
Gestion Avancée de la Mémoire
Le système de mémoire intelligent du ES-100V3 permet une gestion optimisée des données :
1. Gel de la forme d’onde (bouton sonde)
2. Accès menu MEMORY → STORE
3. Sélection numéro libre (navigation Shuttle)
4. Validation et stockage automatiqueNote : Indicateur « * » pour emplacements occupés
Réglages Avancés et Optimisation
Filtres Spécialisés
Le ES-100V3 intègre des filtres haute-fréquence optimisés pour différents types de flux :
- Filtre ARTERIAL (200 Hz) : Élimination des artefacts basse fréquence
- Filtre VENOUS (80 Hz) : Optimisé pour les flux veineux lents
- Filtre SMOOTH : Réduction du bruit (NORMAL 10 Hz / LOW-PASS 5 Hz)
Échelles Temporelles
| Mode | Durée/Écran | Application |
|---|---|---|
| NORMAL | 2,56 secondes | Flux artériels pulsés |
| SLOW | 25,6 secondes | Flux veineux, analyse lente |
Maintenance et Stérilisation
Procédures de Nettoyage Standard
Nettoyage de la sonde : Retrait immédiat du gel doppler après usage. Nettoyage avec tissu humide puis séchage avec tissu doux et sec. Éviter toute pénétration d’eau dans la sonde.
Nettoyage de l’unité principale : Utilisation exclusive de tissu légèrement humide, suivi d’un séchage complet. Protection stricte contre l’infiltration d’eau.
Protocoles de Stérilisation des Sondes
• Stérilisation plasma basse température H₂O₂ < 60°C
• Systèmes compatibles : STERRAD® 50/100S/200/NX/100NX
• Limite : 50 cycles maximumSonde ACP autoclavable :
• Autoclave vapeur : 30 min à 121°C ou 4 min à 134°C
• Limite : 5 cycles maximum
• Séchage complet obligatoire post-stérilisation
Vérifications de Performance
Contrôles annuels obligatoires pour maintien de la certification :
- Inspection visuelle : Vérification absence de fissures/dommages
- Test mécanique : Absence de bruits internes au secouement
- Test fonctionnel : Vérification allumage et affichage LCD
- Test sonde : Contrôle signaux Doppler au frottement
Connectivité Smart-V-Link
Interface USB Professionnelle
La connectivité USB du ES-100V3 transforme l’appareil en station d’acquisition professionnelle :
- Transfert temps réel : Streaming des formes d’ondes vers PC
- Archive numérique : Stockage permanent des examens
- Analyse avancée : Outils de post-traitement Windows
- Rapports cliniques : Génération automatisée de comptes-rendus
Logiciel Smart-V-Link Windows
• Base de données patients intégrée
• Protocoles d’examen automatisés
• Analyse spectrale FFT en temps réel
• Calculs hémodynamiques avancés
• Export formats standards (DICOM, PDF, Excel)
Mode Guidance Automatisé
Le mode guidance révolutionne la standardisation des protocoles multi-sites :
- Programmation : Définition des sites via Smart-V-Link
- Synchronisation : Transfert des protocoles vers ES-100V3
- Exécution : Guidage automatique site par site
- Validation : Stockage automatique avec nomenclature
En conclusion, le ES-100V3 de Hadeco représente l’état de l’art en matière de diagnostic vasculaire portable. Sa combinaison unique de technologies avancées (écran LCD bidirectionnel, mémoire 30 formes d’ondes, connectivité Smart-V-Link) et d’ergonomie optimisée en fait l’outil de référence pour les professionnels exigeants. Que ce soit pour le diagnostic de l’artériopathie périphérique, l’évaluation de l’insuffisance veineuse ou le monitoring cardiaque fœtal, cet appareil offre une précision diagnostique et une facilité d’utilisation inégalées dans sa catégorie.
