ES-100VX MINIDOP – DOPPLER DE POCHE HADECO

Guide Technique Complet et Mode d’Emploi

INTRODUCTION

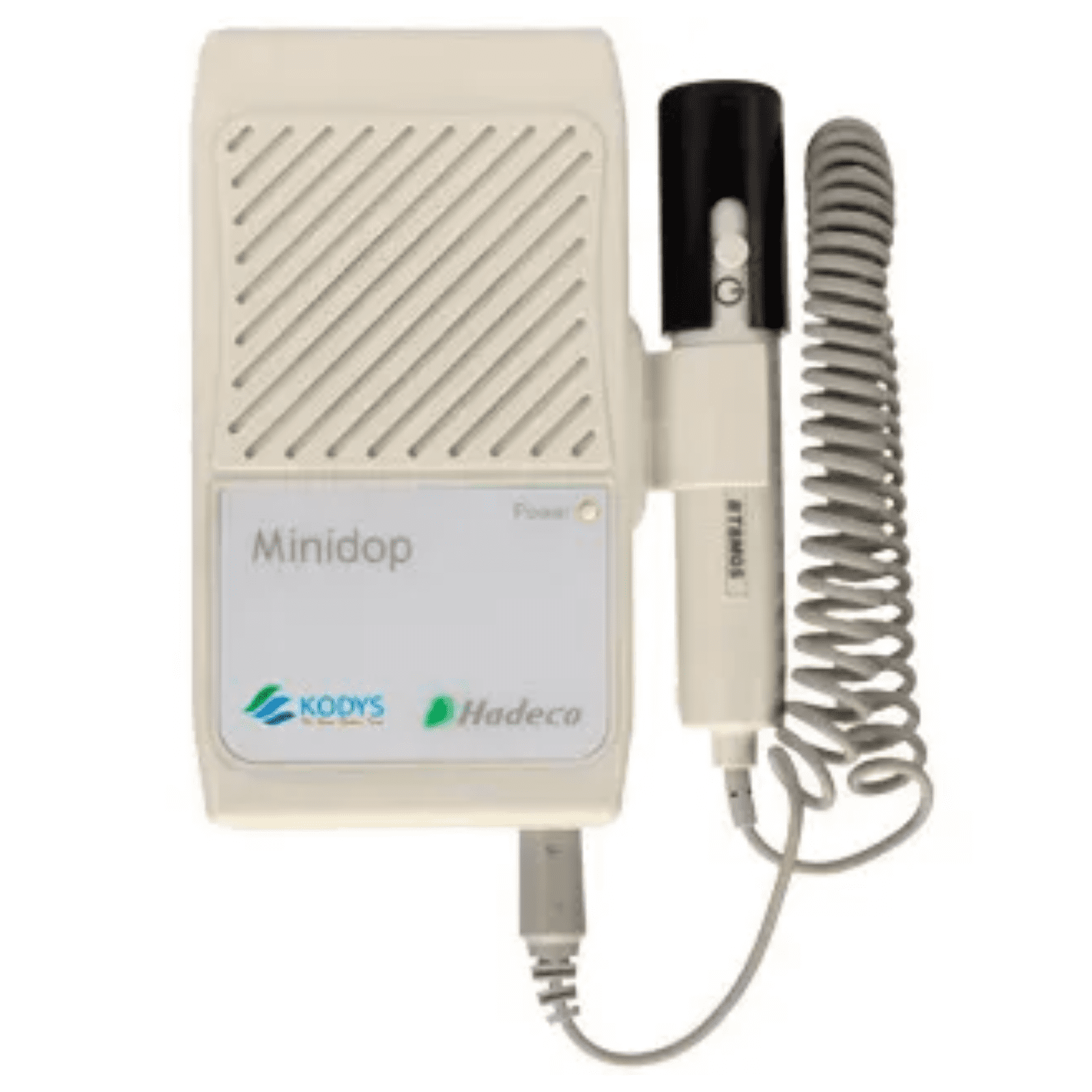

Le ES-100VX MiniDop de Hadeco représente l’excellence en matière de doppler vasculaire de poche. Cet appareil ultra-compact combine la précision diagnostique japonaise avec une ergonomie optimisée pour les professionnels de santé. Développé par Hadeco Inc., leader mondial en technologie doppler depuis plus de 40 ans, le ES-100VX s’impose comme la référence absolue pour la détection des flux sanguins artériels et veineux en milieu clinique, d’urgence ou à domicile.

Pesant seulement 240 grammes, le ES-100VX intègre des technologies avancées de traitement du signal doppler, offrant une sensibilité exceptionnelle et des sons améliorés de 40% par rapport aux générations précédentes. Sa conception multi-fréquences (2 à 20 MHz) et sa compatibilité avec une large gamme de sondes interchangeables en font l’outil indispensable pour l’angiologie moderne, la podologie diabétique et les examens vasculaires d’urgence.

1. SPÉCIFICATIONS TECHNIQUES COMPLÈTES

1.1 Caractéristiques Physiques et Mécaniques

1.2 Technologie Doppler Avancée

Le ES-100VX utilise la technologie doppler à onde continue (CW) optimisée pour la détection des flux sanguins superficiels et profonds. Le système incorpore des algorithmes de traitement numérique du signal développés exclusivement par Hadeco, garantissant une sensibilité exceptionnelle même pour les flux les plus faibles.

1.3 Performances Électroniques

1.4 Normes et Certifications

Le ES-100VX répond aux exigences les plus strictes de sécurité médicale internationale :

• IEC 60601-1 : Sécurité des appareils électromédicaux
• Type BF : Partie appliquée flottante, isolation renforcée
• IEC 60601-1-2:2014 : Compatibilité électromagnétique (4ème édition)
• Marquage CE : Conformité européenne classe IIb
• FDA cleared : Autorisation FDA américaine

1.5 Conditions Environnementales

2. DESIGN ET ERGONOMIE AVANCÉE

2.1 Conception Ultra-Compacte

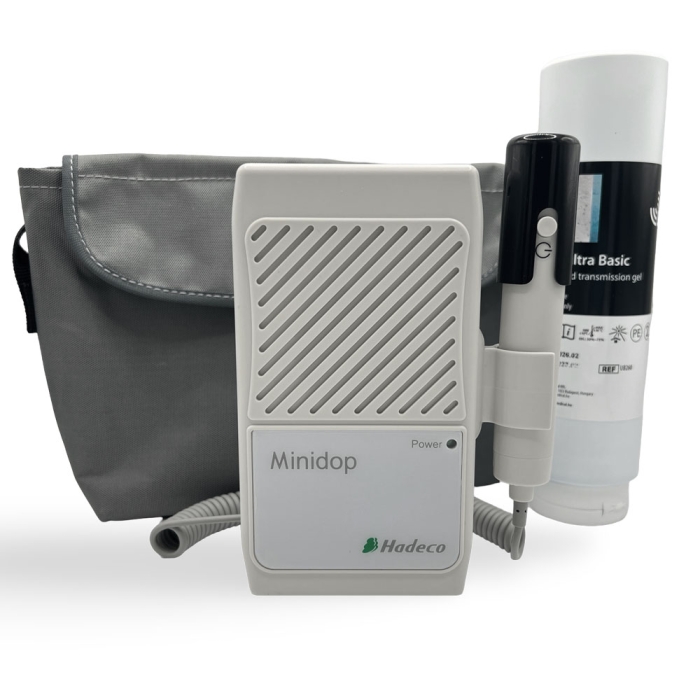

Le design du ES-100VX privilégie la portabilité sans compromettre les performances. Son format de poche permet un transport aisé dans une blouse médicale, tandis que sa forme ergonomique assure une prise en main confortable durant des examens prolongés. Le boîtier en ABS médical résiste aux chocs du quotidien hospitalier et aux désinfections répétées.

2.2 Interface Utilisateur Intuitive

L’interface du ES-100VX a été conçue selon les principes de simplicité et d’efficacité :

• Bouton d’activation sur sonde : Allumage/extinction directement depuis la sonde, réduisant les manipulations
• Contrôle de volume rotatif : Ajustement précis du volume sonore, gradué pour un réglage optimal
• Indicateur LED de statut : Indication claire de l’état (marche/arrêt/batterie faible)
• Support de sonde intégré : Rangement sécurisé de la sonde sur l’appareil
• Connecteur jack 3,5mm : Compatible avec tous casques médicaux standard

2.3 Amélioration Sonore Révolutionnaire

Le ES-100VX intègre la technologie “Great Sounds” de Hadeco, offrant une amélioration de 40% de la qualité audio par rapport aux modèles précédents. Cette innovation comprend :

• Filtrage numérique adaptatif des bruits parasites
• Amplification sélective des fréquences doppler
• Optimisation de la réponse en fréquence pour l’oreille humaine
• Réduction de la fatigue auditive lors d’examens prolongés

3. SONDES ET ACCESSOIRES SPÉCIALISÉS

3.1 Gamme de Sondes Standard

Le ES-100VX est compatible avec une gamme étendue de sondes interchangeables, chaque modèle étant optimisé pour des applications spécifiques :

Sondes Standard (Non-Stérilisables)

3.2 Sondes Stérilisables pour Applications Chirurgicales

Pour les applications nécessitant une stérilisation, Hadeco propose une gamme complète de sondes stérilisables, chacune nécessitant un amplificateur spécialisé :

Sondes Réutilisables Stérilisables

• VRP-08, VRP-10, VRP-20 : Sondes crayon petites (jusqu’à 50 stérilisations)
• LRP-08, LRP-10 : Sondes longues pour accès difficile (jusqu’à 50 stérilisations)
• FDP-08 : Sonde plate chirurgicale (jusqu’à 5 stérilisations)
• ACP-08 : Sonde autoclavable vapeur (jusqu’à 5 stérilisations à 134°C)

Amplificateurs Requis

• BDP08MS8 : Amplificateur 8 MHz
• BDP10MS8 : Amplificateur 10 MHz
• BDP20MS8 : Amplificateur 20 MHz

4. APPLICATIONS CLINIQUES SPÉCIALISÉES

4.1 Angiologie et Médecine Vasculaire

Le ES-100VX excelle dans le diagnostic précoce des pathologies vasculaires périphériques. Sa sensibilité exceptionnelle permet la détection de flux sanguins même très faibles, essentiels pour :

• Dépistage de l’AOMI : Artériopathie oblitérante des membres inférieurs
• Évaluation des sténoses artérielles : Localisation et estimation du degré d’obstruction
• Surveillance post-angioplastie : Contrôle de la perméabilité des interventions
• Diagnostic d’insuffisance veineuse : Détection des reflux pathologiques

4.2 Podologie et Pied Diabétique

En podologie, le ES-100VX s’impose comme l’outil de référence pour l’évaluation vasculaire du pied diabétique. Les sondes 8 MHz et 10 MHz offrent la sensibilité requise pour détecter les pouls pédieux même affaiblis :

• Prévention des ulcères diabétiques : Évaluation précoce de l’irrigation
• Surveillance thérapeutique : Suivi de l’efficacité des traitements
• Orientation diagnostique : Différenciation neuropathie/vasculopathie
• Planning chirurgical : Évaluation pré-opératoire des amputations

4.3 Médecine d’Urgence

La portabilité et la rapidité de mise en œuvre du ES-100VX en font un outil précieux en urgence :

• Diagnostic d’ischémie aiguë : Évaluation rapide de la circulation
• Traumatologie vasculaire : Contrôle de la vascularisation post-traumatique
• Médecine préhospitalière : Évaluation sur site d’accident
• Triage d’urgence : Priorisation des patients selon l’état vasculaire

4.4 Chirurgie et Bloc Opératoire

Avec les sondes stérilisables, le ES-100VX devient un outil chirurgical de précision :

• Contrôle per-opératoire : Vérification de la vascularisation tissulaire
• Localisation artérielle : Guidage des gestes chirurgicaux
• Chirurgie plastique : Évaluation de la viabilité des lambeaux
• Microchirurgie : Contrôle des anastomoses vasculaires

5. MODE D’EMPLOI DÉTAILLÉ

5.1 Installation et Configuration Initiale

Installation de la Batterie

Le ES-100VX fonctionne exclusivement avec une batterie alcaline 9V de type carré. Pour installer la batterie :

1. Ouvrir le compartiment batterie situé à l’arrière de l’appareil
2. Insérer la batterie en respectant la polarité indiquée (+ et -)
3. S’assurer du contact ferme des bornes
4. Refermer le compartiment en s’assurant de l’étanchéité

Connexion des Sondes

Le système de connexion à verrouillage garantit un contact électrique optimal :

1. Aligner la flèche de la sonde avec le repère de l’appareil
2. Insérer fermement jusqu’au clic de verrouillage
3. Vérifier la stabilité de la connexion
4. Pour déconnecter : maintenir le bouton de déverrouillage et tirer

5.2 Procédure d’Examen Standard

Préparation du Patient

• Nettoyer la zone d’examen avec une compresse sèche
• Appliquer généreusement le gel ultrasonique (fourni) sur la zone ou sur la sonde
• Positionner le patient confortablement
• Expliquer la procédure pour rassurer le patient

Technique d’Examen Optimale

L’angle d’incidence de la sonde est crucial pour la qualité du signal doppler :

• Angle optimal : 45° à 60° par rapport à l’axe vasculaire
• Pression de contact : Légère, éviter la compression vasculaire
• Mouvement de sonde : Lent et progressif pour localiser le signal maximal
• Durée d’examen : Limiter à 1 heure continue pour éviter l’échauffement

5.3 Réglages et Optimisation

Contrôle du Volume

Le réglage du volume doit être adapté à l’environnement et à l’intensité du signal :

• Démarrage : Régler le volume au maximum pour la recherche initiale
• Optimisation : Ajuster selon l’intensité du signal détecté
• Environnement bruyant : Utiliser un casque (non fourni)

Interprétation des Signaux

La qualité du signal doppler renseigne sur l’état vasculaire :

• Signal triphasique : Flux artériel normal
• Signal biphasique : Flux artériel modérément altéré
• Signal monophasique : Flux artériel sévèrement compromis
• Signal veineux : Flux continu, modulé par la respiration

5.4 Procédures de Nettoyage et Maintenance

Nettoyage Standard

Après chaque utilisation, effectuer un nettoyage complet :

1. Éteindre l’appareil et débrancher la sonde
2. Nettoyer la sonde : Essuyer avec un linge humide, sécher soigneusement
3. Nettoyer l’appareil : Linge humide puis sec, éviter toute infiltration d’eau
4. Désinfecter si nécessaire : Utiliser un désinfectant hospitalier compatible
5. Replacer le capuchon de protection sur la sonde

6. COMPARAISONS TECHNIQUES ET POSITIONNEMENT

6.1 Analyse Comparative du Marché

6.2 Avantages Concurrentiels du ES-100VX

• Polyvalence fréquentielle : Seul appareil couvrant 2 à 20 MHz
• Légèreté exceptionnelle : 20% plus léger que la moyenne
• Technologie “Great Sounds” : Qualité audio inégalée
• Gamme de sondes la plus étendue : Plus de 15 modèles disponibles
• Fiabilité prouvée : Plus de 40 ans d’expertise Hadeco
• Rapport qualité-prix optimal : Performance professionnelle à prix compétitif

7. MAINTENANCE ET STÉRILISATION

7.1 Maintenance Préventive

Pour garantir un fonctionnement optimal et prolonger la durée de vie :

Contrôles Quotidiens

• Vérification de l’état de la sonde (fissures, usure)
• Test du témoin lumineux d’alimentation
• Contrôle du niveau sonore et de la qualité audio
• Vérification de la propreté des connecteurs

Contrôles Annuels (par l’utilisateur)

• Inspection complète du boîtier (chocs, fissures)
• Test de tous les connecteurs et commandes
• Vérification de l’étanchéité du compartiment batterie
• Test de performance avec sonde de référence

7.2 Méthodes de Stérilisation Approuvées

Sondes Standard (Non-Stérilisables)

Les sondes standard ne supportent que la désinfection de surface :

• Nettoyage à l’eau tiède et savon doux
• Désinfection avec solution alcoolisée à 70°
• Séchage complet à l’air libre
• Interdiction formelle : Autoclave, oxyde d’éthylène, plasma

Sondes Stérilisables

Selon le type de sonde, différentes méthodes sont approuvées :

7.3 Garantie et Service Après-Vente

8. CONCLUSION – UNE RÉFÉRENCE EN DOPPLER PORTABLE

Le ES-100VX MiniDop de Hadeco représente l’aboutissement de quatre décennies d’innovation en technologie doppler. Cet appareil compact concentre l’excellence technique japonaise dans un format de poche révolutionnaire, sans compromis sur les performances diagnostiques.

Ses atouts majeurs – polyvalence fréquentielle (2-20 MHz), légèreté exceptionnelle (240g), autonomie prolongée (3h), et gamme de sondes la plus étendue du marché – en font l’outil de référence pour les professionnels exigeants. La technologie “Great Sounds” avec amélioration de 40% de la qualité audio, associée à une ergonomie parfaitement maîtrisée, garantit une expérience utilisateur optimale.

Que ce soit pour le diagnostic précoce de l’artériopathie oblitérante, l’évaluation du pied diabétique, les urgences vasculaires ou les applications chirurgicales avec sondes stérilisables, le ES-100VX s’adapte à tous les contextes cliniques. Sa fiabilité éprouvée, son rapport qualité-prix exceptionnel et le service après-vente Hadeco en font un investissement durable pour tout professionnel de santé.

En choisissant le ES-100VX, les professionnels s’équipent non seulement d’un outil diagnostique de précision, mais investissent dans une technologie qui accompagnera l’évolution de leur pratique. L’engagement de Hadeco en matière de qualité, d’innovation et de service client fait du ES-100VX bien plus qu’un simple appareil : un véritable partenaire diagnostique pour l’excellence médicale.
