COMMENT SAVOIR QUE LE FILTRE À AIR DE VOTRE AUTOCLAVE EST DÉFECTUEUX

Le filtre à air HEPA (High Efficiency Particulate Air) est le gardien invisible de la stérilité. Situé entre l’air extérieur et la chambre stérilisée, il intercepte 99,95% des particules dangereuses. Un filtre défectueux = contamination immédiate = patients en danger. Cet article examine les filtres HEPA des autoclaves, leurs technologies, symptômes de défaillance et différences régionales (Europe, USA, Russie, Chine, Inde).

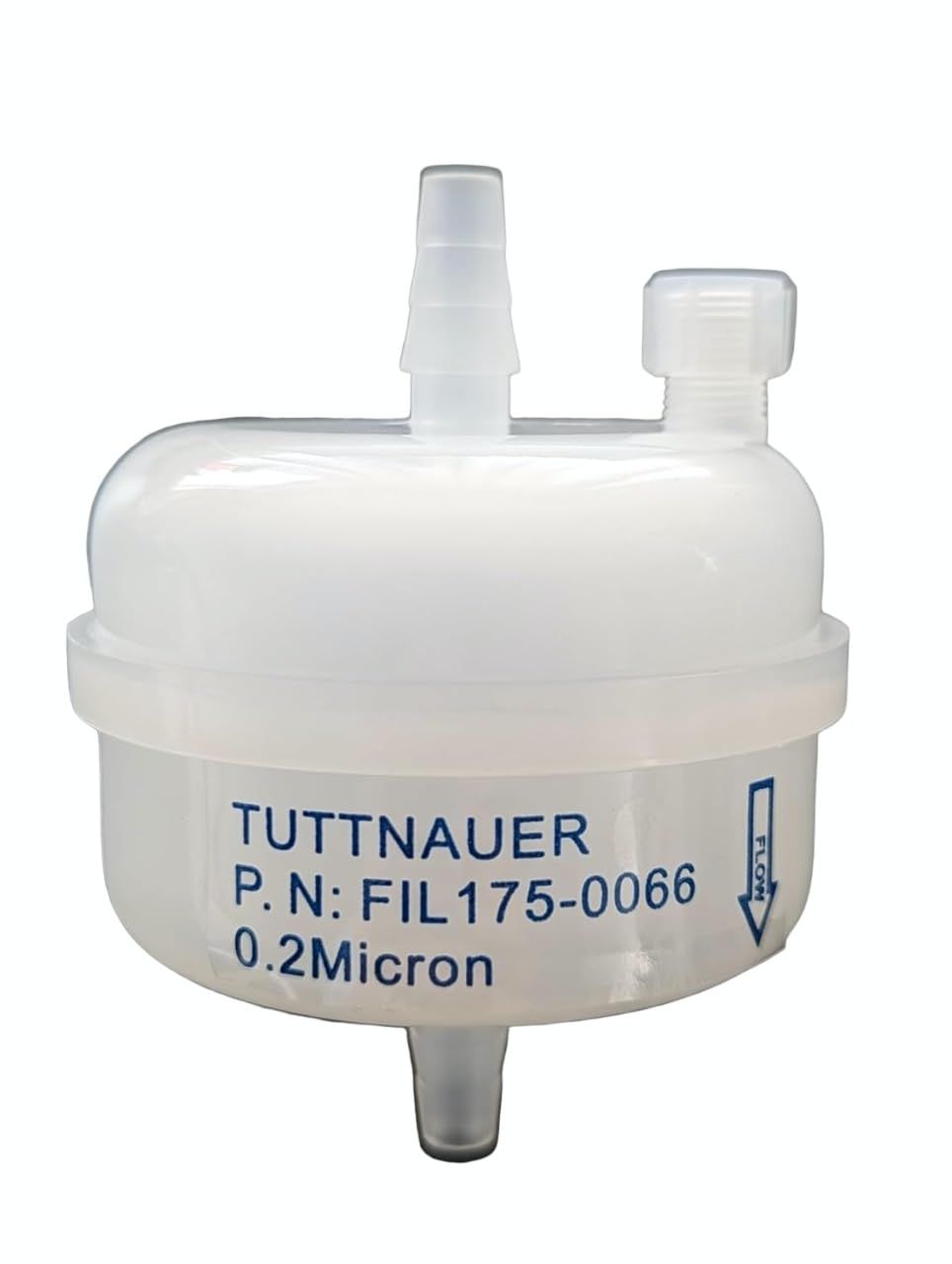

Figure 1 : Filtre HEPA authentique Tuttnauer série 2340/2540 – Standard USA

1. Le Filtre HEPA : Barrière Ultime Contre la Contamination

Le filtre HEPA n’est PAS un simple filtre. C’est un système de protection multicouche utilisant 4 mécanismes physiques simultanés pour capturer particules microscopiques :

1. Interception directe : Particules >1 µm heurtent fibres du média filtrant
2. Impact inertiel : Particules lourdes (0,5-1 µm) ne suivent pas flux d’air dans courbures, percutent fibres
3. Diffusion brownienne : Particules <0,1 µm zigzaguent aléatoirement, finissent par toucher fibres
4. Effet électrostatique : Charges statiques attirent particules vers fibres

Particule la plus difficile à capturer : 0,3 micron (MPPS – Most Penetrating Particle Size). C’est pourquoi filtres HEPA sont testés avec aérosols 0,3 µm. Si filtre capture 99,95% à 0,3 µm, il capture >99,99% des autres tailles.

1.1. Rôle Critique Pendant Rupture du Vide

Fin de séchage : Chambre à 25-35 mbar (vide quasi-total). Pour ouvrir porte, pression doit revenir à 1000 mbar. Cette remontée se fait par admission AIR EXTÉRIEUR traversant filtre HEPA. Temps typique : 15-40 secondes selon état filtre.

Sans filtre efficace : Air ambiant (contenant 10 000-100 000 particules/m³ dont bactéries, moisissures, spores) entre directement chambre → Instruments « stérilisés » recontaminés INSTANTANÉMENT.

Figure 2 : Assemblage complet filtre air – Boîtier, joints d’étanchéité, connexions

1.2. Classifications HEPA Internationales

Classe	Efficacité à 0,3µm	Usage Autoclave	Prix Typique
H13	99,95%	Standard Classe B (EN 13060 obligatoire)	80-150€
H14	99,995%	Premium / Hospitalier	150-280€
U15	99,9995%	Labo BSL-3/4 uniquement	400-800€
Pseudo-HEPA	92-97% ⚠️	DANGEREUX – À éviter	8-25 USD

2. Différences Régionales Majeures

2.1. Europe : Excellence et Traçabilité Totale

Fabricants leaders : Camfil (Suède), Mann+Hummel (Allemagne), AAF Flanders. Chaque filtre = numéro série unique + certificat test PAO individuel. Tests 100% production avant expédition. Prix : 80-220€. Durée vie certifiée : 2500-3500 cycles.

Particularité : Cadres aluminium anodisé ou inox 304L, joints silicone VMQ haute température (-60°C à +200°C), résistance vapeur 138°C confirmée.

Figure 3 : Filtre HEPA MELAG authentique – Compatible autoclave ET générateur O₂

2.2. USA : Robustesse Militaire

Fabricants : Pall Corporation (filtres ePTFE hydrophobes), 3M Purification, Parker Ventafil™. Standards dérivés MIL-STD-282. Surdimensionnement systématique : Surface filtration +20-30% vs minimum requis. Prix : 90-320 USD. Durée vie : 3000-5000 cycles (ePTFE).

Philosophie : Moins d’électronique, plus de mécanique. Fiabilité absolue.

2.3. Chine : 3 Tiers de Qualité

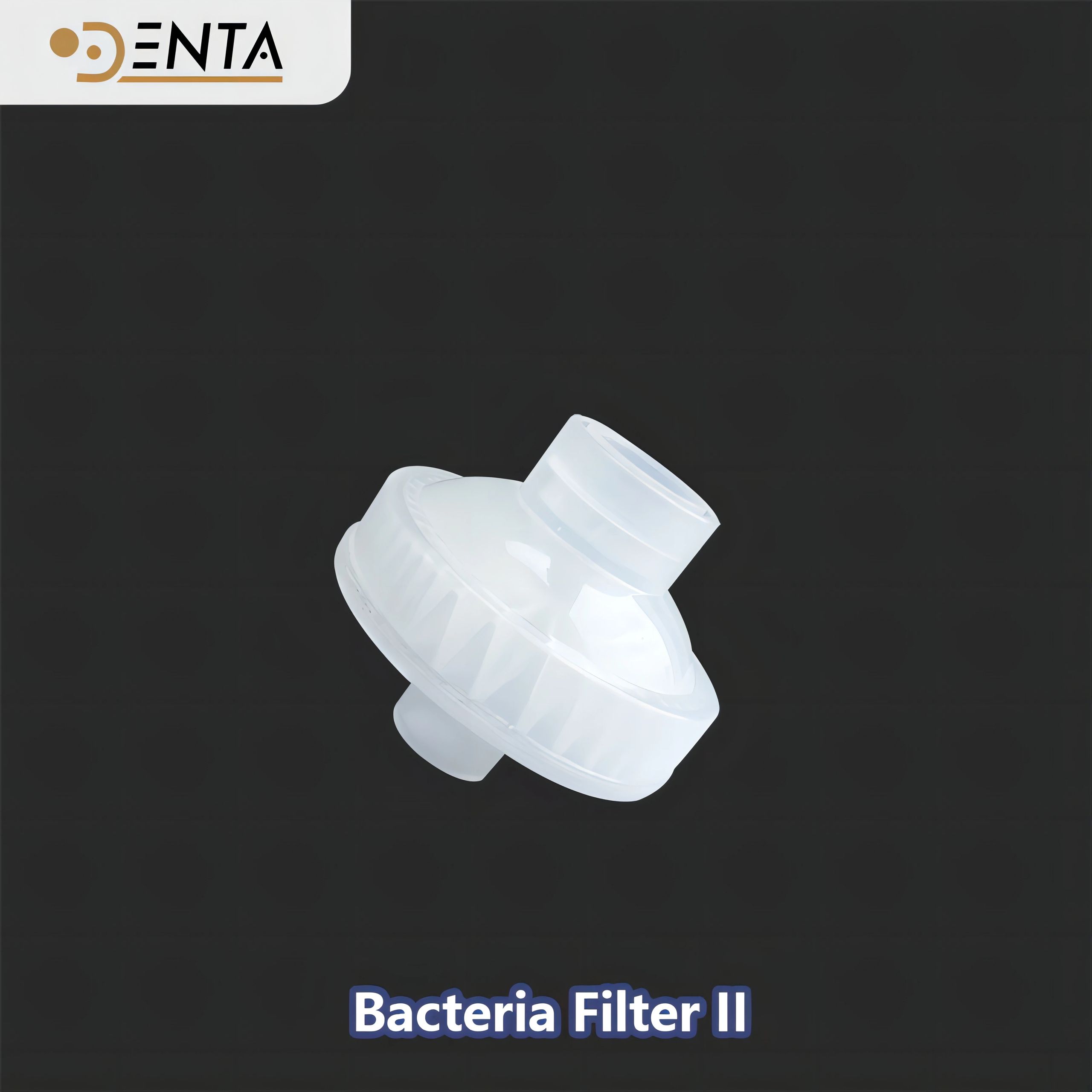

Figure 4 : Filtres HEPA chinois multi-marques – Qualité TRÈS variable selon fabricant

2.4. Russie : Transition Standards

Standards GOST R 51251 (≈H12 européen). Filtres domestiques : efficacité 98-99,5% (insuffisant Classe B strict). Prix 35-70 USD. Durée 1200-2000 cycles. Problème majeur : Températures extrêmes (-30°C/+35°C) causent fissuration joints, fatigue thermique cadres.

2.5. Inde : Dualité Extrême

Premium (Equitron, Sterile Tech) : Filtres H13 importés Europe/Chine Tier 1. Prix 50-100 USD. Conformité ISO 17665-1. ✅

Économique (fabricants locaux) : Filtres 96-99,5% efficacité. Prix 15-35 USD. Problème MAJEUR : Mousson (Juin-Sept) = 85-95% humidité → Saturation rapide filtres, durée vie réduite 40-60% (900-1400 cycles). Moisissures fréquentes après 12 mois. ⚠️

3. Symptômes Filtre Défectueux – 5 Signes Critiques

3.1. Symptôme #1 : Temps Rupture Vide Prolongé (LE PLUS FIABLE)

TEST SIMPLE : Chronométrer temps montée pression 30 mbar → 1000 mbar

État Filtre	Temps (23L)	Action
Filtre neuf	15-20 sec	✅ OK
1000 cycles	20-25 sec	✅ Normal
2000 cycles	25-32 sec	⚠️ Surveiller
3000 cycles	32-40 sec	⚠️ Remplacer bientôt
>3000 cycles	>40 sec	🔴 URGENT

Cause : Accumulation particules réduit section passage air. Au-delà 50% obstruction, temps double.



Figure 5 : Filtre HEPA obstrué – Colmatage réduisant 60% surface efficace (zones noires)

3.2. Symptôme #2 : Sifflement Anormal

Évolution sonore :

• Filtre neuf : « Whoosh » doux 55-62 dB
• Filtre vieillissant : Sifflement léger 65-70 dB
• Filtre obstrué : Sifflement aigu continu 72-78 dB + vibrations
• Filtre très obstrué : Sifflement strident + claquements >80 dB

Mécanisme : Vitesse air sections non obstruées >15 m/s crée vortex turbulents (2-8 kHz).

3.3. Symptôme #3 : Décoloration Visible

• Blanc/Blanc cassé : <500 cycles ✅
• Gris clair uniforme : 500-1500 cycles ✅
• Gris foncé zones : 1500-2500 cycles ⚠️
• Noir/Marron : >2500 cycles OU huile 🔴
• Taches vertes/blanches : Moisissures 🔴 URGENT
• Plis affaissés : Saturation extrême 🔴 DANGER

3.4. Symptôme #4 : Codes d’Erreur Fabricants

MELAG : E17 « HEPA Filter Blocked » (temps >60s) | E18 « Air Intake Fault »

Tuttnauer : Err 14 « Air Filter » (>45s) | Err 15 « Air Leak » (filtre percé <8s)

W&H : F470 « Luftfilter verstopft » (triple vérification temps/débit/ΔP)

Shinva : E-AIR-01 « Air filter clogged » (>50s + compteur cycles)

3.5. Symptôme #5 : Indicateurs Biologiques Positifs

Si tests spores Geobacillus stearothermophilus deviennent positifs après cycles normaux → Contamination post-stérilisation via filtre défectueux = suspicion #1.

Statistiques CDC/Robert Koch : 12-18% contaminations post-stérilisation tracées = filtres HEPA défectueux.

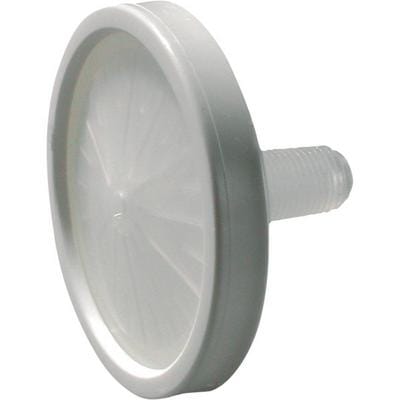

Figure 6 : Filtre bactériologique HEPA Patterson Dental – Protection 99,95%

4. Tests Diagnostic Professionnels

4.1. Test Pression Différentielle (ΔP)

Équipement : Manomètre différentiel ±2 mbar (Testo 512, Kimo MP200, 180-400€)

Valeurs référence (débit 20 L/s) :

État	ΔP	Diagnostic
Filtre neuf H13	80-120 mbar	✅ Normal
1000 cycles	120-160 mbar	✅ OK
2000 cycles	160-220 mbar	⚠️ Obstruction modérée
3000+ cycles	>220 mbar	🔴 Remplacer
Filtre percé	<60 mbar	🔴 Fuite – Aucune filtration

4.2. Test PAO (Polyalphaolefin)

Test référence certification. Équipement 8000-15000€ (générateur aérosol + photomètre laser). Protocole EN ISO 14644-3. Critère H13 : ≥99,95% efficacité globale + aucune fuite locale >0,01%.

Usage pratique : Prestation externe 300-600€/test. Justifié uniquement après contamination avérée ou validation autoclave neuf/réparé.

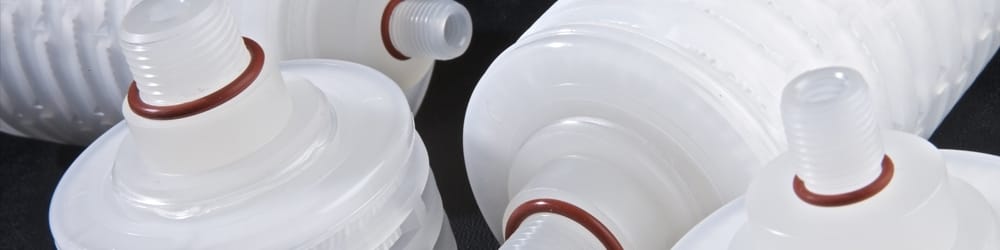

Figure 7 : Filtres évent Ventafil™ – Protection admission ET évacuation air

5. Maintenance et Remplacement

5.1. Fréquences Remplacement Réelles

Région/Qualité	Recommandé	Terrain	Coût/An*
Europe Camfil H13	18-24 mois	20-28 mois	60-110€
USA Pall ePTFE	24-30 mois	28-36 mois	50-85 USD
Chine Tier 1	18-24 mois	16-22 mois	35-65 USD
Chine Tier 2	12-18 mois	10-14 mois	25-45 USD
Inde Premium	18-24 mois	12-18 mois**	40-70 USD
Russie	12-18 mois	10-15 mois**	30-55 USD

*Usage 12 cycles/jour, 5j/semaine | **Réduit par climat (humidité/froid extrême)

5.2. Procédure Remplacement (Exemple MELAG)

1. Autoclave éteint, refroidi <40°C, débranché
2. Retirer panneau latéral (4 vis Torx T20)
3. Dévisser boîtier filtre antihoraire. ATTENTION : Filtre contaminé (spores) → Gants + sac plastique scellé
4. Nettoyer logement : Chiffon microfibre + alcool 70%. Vérifier joint torique (remplacer si fissuré)
5. Installer filtre neuf (respecter sens flèche), visser couple 3-5 Nm (ne pas forcer)
6. Cycle test : Écouter sifflement (fuite?). Doit terminer normalement
7. Noter date + n° lot filtre carnet maintenance

Figure 8 : Kit pièces remplacement autoclave incluant filtres HEPA certifiés

5.3. 3 Erreurs Fatales à Éviter

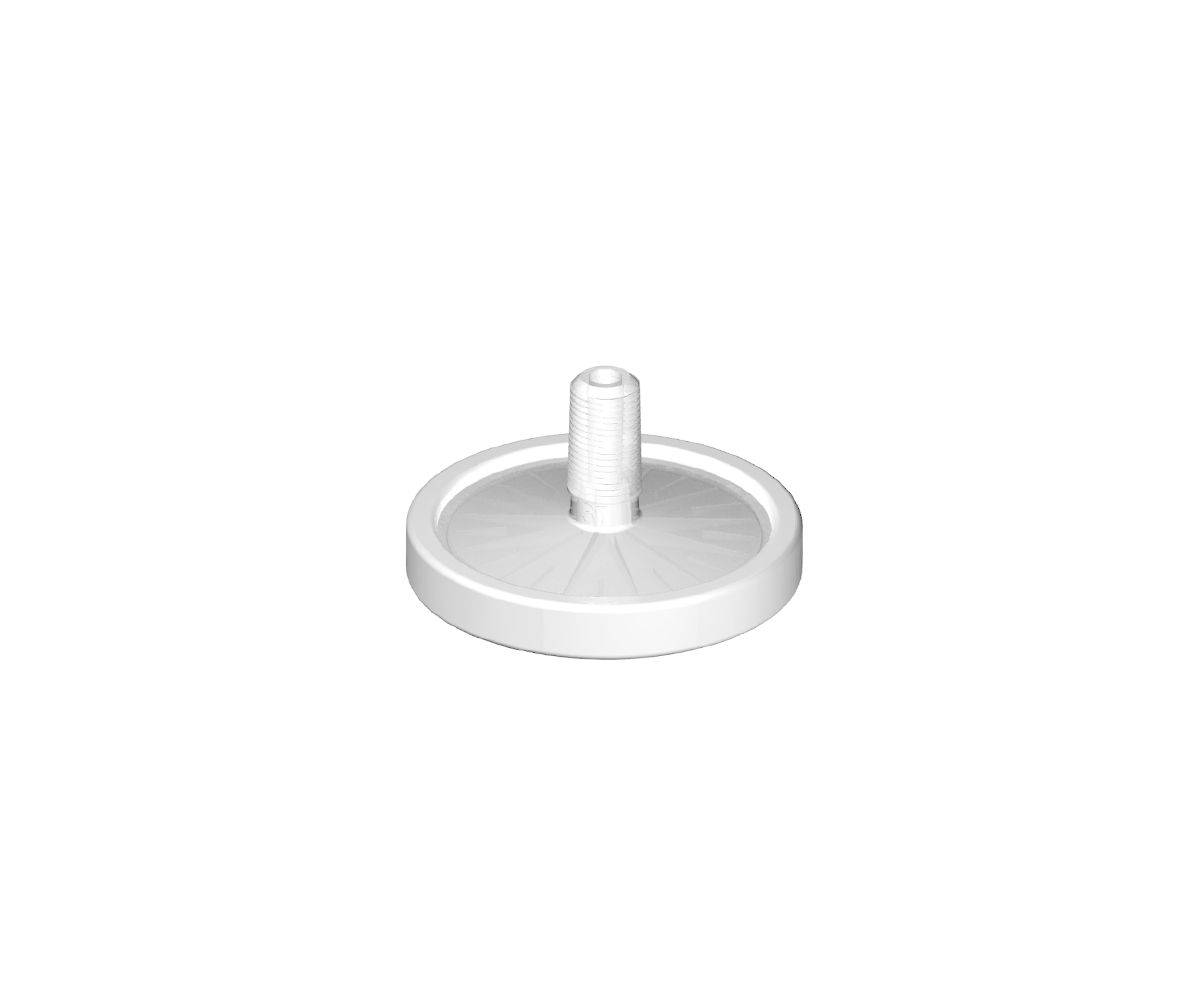

Figure 9 : Gamme complète filtres autoclaves GVS – Applications industrielles

6. Innovations Futures

6.1. Filtres ePTFE Hydrophobes

Membrane ePTFE (Pall, Gore) : Résistance humidité totale (pas dégradation après condensation répétée). Durée vie 3500-4500 cycles vs 2500-3000 fibre verre. Débit constant (+20-30% résistance sur vie vs +80-120% fibre verre). Coût +60-100% mais TCO inférieur long terme.

6.2. Monitoring Temps Réel

Euronda E-Smart AI : Capteur ΔP + machine learning prédit remplacement optimal ±7 jours. Alerte 2 semaines avant critique.

W&H Lisa 2024 : Triple capteur ΔP/débit/temps + validation croisée. Faux positifs réduits 95%.

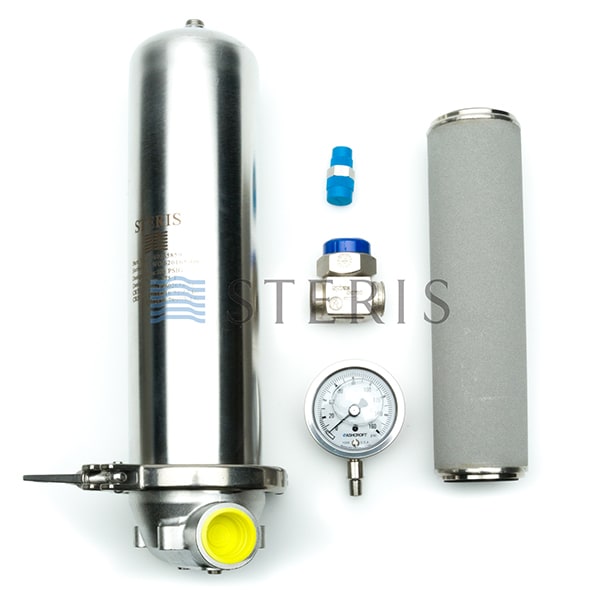

Figure 10 : Assemblage filtre vapeur STERIS – Applications lourdes industrielles

7. Cas Réels Terrain

7.1. Catastrophe : Clinique Belgique

7.2. Succès : Hôpital Texas USA

Figure 11 : Assemblage complet boîtier filtre Midmark M9 avec valve intégrée

CONCLUSION
