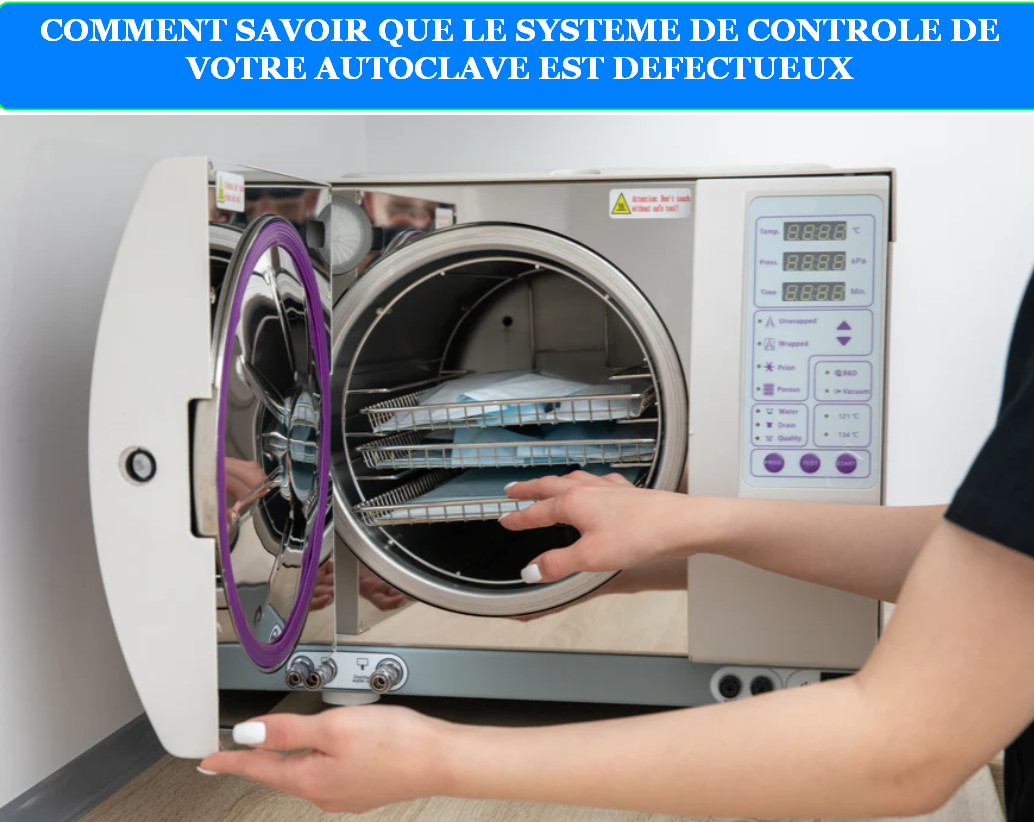

COMMENT SAVOIR QUE LE SYSTÈME DE CONTRÔLE DE VOTRE AUTOCLAVE EST DÉFECTUEUX
COMMENT SAVOIR QUE LE SYSTÈME DE CONTRÔLE DE VOTRE AUTOCLAVE EST DÉFECTUEUX
Introduction
Dans le domaine médical, dentaire et vétérinaire, l’autoclave représente un équipement critique dont la fiabilité peut littéralement sauver des vies. Au cœur de cette machine complexe se trouve un système de contrôle sophistiqué, véritable cerveau électronique qui orchestre chaque phase du processus de stérilisation. La défaillance de ce système peut avoir des conséquences dramatiques : stérilisation incomplète, risques infectieux, dommages matériels, voire accidents graves.
Le système de contrôle d’un autoclave moderne intègre des technologies de pointe : microprocesseurs haute performance, capteurs de précision, interfaces tactiles intelligentes et algorithmes de régulation avancés. Cette complexité technologique, bien qu’offrant des performances exceptionnelles, génère également de nouveaux modes de défaillance qu’il est crucial de savoir identifier rapidement.
Les statistiques révèlent que plus de 60% des pannes d’autoclaves sont liées à des dysfonctionnements du système de contrôle. Ces défaillances peuvent se manifester de manière subtile au début : légers écarts de température, cycles légèrement plus longs, messages d’erreur sporadiques. Ignorer ces premiers signes peut conduire à des pannes majeures nécessitant des réparations coûteuses et des arrêts de production prolongés.
La reconnaissance précoce des symptômes de défaillance présente plusieurs avantages majeurs. Premièrement, elle permet d’éviter les interruptions de service non planifiées qui peuvent paralyser une activité médicale. Deuxièmement, elle garantit la sécurité des patients en prévenant les risques de contamination croisée. Troisièmement, elle optimise les coûts de maintenance en permettant des interventions préventives plutôt que curatives.
Les fabricants d’autoclaves, qu’ils soient européens (MELAG, Tuttnauer, W&H), américains (Midmark, SciCan), asiatiques (TOMY, Biobase, Shinva) ou indiens (Genist), ont développé des systèmes de diagnostic sophistiqués. Chaque marque possède ses spécificités techniques, ses codes d’erreur particuliers et ses procédures de dépannage. Comprendre ces différences est essentiel pour un diagnostic efficace.
L’évolution technologique a également introduit de nouveaux défis. Les systèmes de contrôle actuels intègrent des fonctionnalités comme la connectivité réseau, l’enregistrement automatique des cycles, la traçabilité complète et la maintenance prédictive. Ces innovations, tout en améliorant les performances, créent de nouveaux points de défaillance potentiels qu’il faut savoir identifier et traiter.
Ce guide technique exhaustif vous permettra de développer une expertise approfondie dans le diagnostic des défaillances des systèmes de contrôle d’autoclaves. Nous examinerons l’anatomie complète de ces systèmes, analyserons les symptômes de défaillance par composant, décoderons les messages d’erreur spécifiques à chaque marque et établirons des procédures de diagnostic précises. Cette connaissance vous permettra d’optimiser la fiabilité de vos équipements, de réduire les coûts de maintenance et de garantir la sécurité de vos patients.
1. Composants du Système de Contrôle
1.1 Le Microprocesseur/PCB (Carte de contrôle principale)
IMAGE 2: Carte de contrôle principale (PCB) d’autoclave montrant le microprocesseur, les composants électroniques et les connecteurs.
Le microprocesseur constitue le cerveau central de tout système de contrôle d’autoclave moderne. Cette unité de traitement, généralement basée sur des architectures ARM ou x86, exécute le firmware spécialisé qui gère l’ensemble des fonctions de l’autoclave. La carte de contrôle principale (PCB – Printed Circuit Board) intègre non seulement le microprocesseur, mais également tous les circuits périphériques nécessaires au fonctionnement de l’appareil.
Les technologies varient significativement selon les fabricants. MELAG utilise des processeurs propriétaires optimisés pour les applications médicales, offrant une fiabilité exceptionnelle mais une complexité de dépannage accrue. Tuttnauer privilégie des solutions industrielles standards, facilitant la maintenance mais parfois au détriment de l’optimisation. W&H intègre des systèmes hybrides combinant performance et facilité de service.
La PCB moderne intègre plusieurs sous-systèmes critiques : l’unité de traitement central (CPU), la mémoire programme (ROM/Flash), la mémoire de travail (RAM), les convertisseurs analogique-numérique (ADC) pour l’acquisition des signaux capteurs, les sorties numériques pour le contrôle des actionneurs, et les interfaces de communication (RS-232, USB, Ethernet). Cette intégration complexe génère des modes de défaillance spécifiques qu’il faut savoir identifier.
L’alimentation de la PCB représente un point critique souvent négligé. Les circuits de régulation intégrés transforment la tension secteur en multiples tensions de travail (3.3V, 5V, 12V, 24V). Une défaillance de ces régulateurs peut provoquer des dysfonctionnements intermittents difficiles à diagnostiquer. Les condensateurs de filtrage, particulièrement sensibles à la température et au vieillissement, constituent des points de défaillance fréquents.
1.2 Les Capteurs et Sondes
IMAGE 3: Capteurs de température et pression utilisés dans les autoclaves – leur précision est cruciale pour un fonctionnement sûr.
Les capteurs constituent l’interface critique entre le processus physique de stérilisation et le système de contrôle numérique. Leur précision et leur fiabilité déterminent directement la qualité et la sécurité du processus de stérilisation. Les autoclaves modernes intègrent plusieurs types de capteurs, chacun ayant ses caractéristiques, ses avantages et ses modes de défaillance spécifiques.
Les capteurs de température représentent les éléments les plus critiques du système. Les sondes RTD (Resistance Temperature Detector) de type PT100 ou PT1000 sont les plus couramment utilisées dans les applications médicales en raison de leur précision exceptionnelle (±0.1°C) et de leur stabilité à long terme. Ces capteurs exploitent la variation linéaire de la résistance électrique du platine avec la température. Leur construction robuste leur permet de résister aux conditions extrêmes des cycles de stérilisation.
Les thermocouples de type K ou T constituent une alternative moins coûteuse mais moins précise. Leur principe de fonctionnement, basé sur l’effet Seebeck, génère une tension proportionnelle à la différence de température entre la jonction chaude et la jonction froide. Bien que moins précis que les RTD, ils offrent des temps de réponse plus rapides et une meilleure résistance aux chocs thermiques.
Les capteurs de pression utilisent généralement des technologies piézorésistives ou capacitives. Les capteurs piézorésistifs exploitent la variation de résistance d’un matériau semi-conducteur sous contrainte mécanique. Cette technologie offre une excellente linéarité et une bonne précision (±0.25% de l’échelle complète). Les capteurs capacitifs mesurent les variations de capacité dues à la déformation d’une membrane sous pression. Ils présentent une excellente stabilité à long terme mais sont plus sensibles aux interférences électromagnétiques.
Les sondes de niveau d’eau utilisent diverses technologies selon les fabricants. Les capteurs conductifs détectent la présence d’eau par mesure de conductivité électrique entre électrodes. Simple et économique, cette technologie présente l’inconvénient d’être sensible à la qualité de l’eau. Les capteurs ultrasoniques mesurent le temps de vol d’une onde acoustique, offrant une mesure sans contact mais sensible aux conditions de température et d’humidité. Les capteurs optiques exploitent la réfraction de la lumière à l’interface air-eau, garantissant une précision élevée mais nécessitant un entretien régulier.
1.3 L’Interface Utilisateur
IMAGE 4: Panneau de contrôle moderne avec écran tactile, combinant ergonomie et fiabilité.
L’interface utilisateur moderne a révolutionné l’interaction avec les autoclaves, remplaçant les panneaux de contrôle traditionnels à boutons et voyants par des écrans tactiles sophistiqués et des interfaces graphiques intuitives. Cette évolution technologique améliore considérablement l’expérience utilisateur mais introduit également de nouveaux modes de défaillance qu’il est crucial de comprendre.
Les écrans tactiles capacitifs dominent le marché actuel grâce à leur réactivité exceptionnelle et leur résistance aux contaminants. Contrairement aux écrans résistifs qui nécessitent une pression physique, les écrans capacitifs détectent les variations du champ électrique causées par la proximité d’un conducteur (doigt). Cette technologie offre une sensibilité élevée, un multitouch précis et une excellente durabilité. Cependant, elle présente des sensibilités aux interférences électromagnétiques et aux variations d’humidité.
Les écrans LCD TFT (Thin Film Transistor) constituent la technologie d’affichage standard. Chaque pixel est contrôlé par un transistor individuel, permettant des images nettes, des couleurs vives et des angles de vision larges. La rétroéclairage LED offre une luminosité uniforme et une consommation énergétique réduite. La durée de vie typique dépasse 50 000 heures, mais des défaillances prématurées peuvent survenir en environnement hospitalier exigeant.
L’architecture logicielle des interfaces modernes repose sur des systèmes d’exploitation temps réel (RTOS) ou des versions embarquées de Linux. Ces systèmes gèrent l’affichage graphique, l’interaction tactile, la communication avec le système de contrôle principal et l’enregistrement des données utilisateur. La complexité de ces systèmes génère des possibilités de plantages logiciels, de corruptions de données et d’incompatibilités de versions.
Les boutons physiques de sécurité conservent leur importance dans les conceptions modernes. L’arrêt d’urgence, généralement un gros bouton rouge à verrouillage, doit couper immédiatement l’alimentation des éléments dangereux même en cas de défaillance du système de contrôle principal. Ces éléments mécaniques, bien que simples, peuvent présenter des défaillances de contact, d’usure mécanique ou de corrosion des connexions.
1.4 Les Relais et Actionneurs
Les relais et actionneurs constituent l’interface entre le monde numérique du système de contrôle et les composants physiques de l’autoclave. Ces éléments traduisent les décisions du microprocesseur en actions concrètes : activation des éléments chauffants, ouverture des électrovannes, démarrage des pompes. Leur fiabilité détermine directement la capacité du système à exécuter les consignes de stérilisation.
Les relais à état solide (SSR – Solid State Relay) ont largement remplacé les relais électromécaniques traditionnels dans les applications critiques. Ces composants utilisent des semi-conducteurs (triacs, thyristors) pour commuter les charges électriques sans pièces mobiles. Cette conception offre une durée de vie exceptionnelle (millions de cycles), une commutation silencieuse, une résistance aux vibrations et une immunité aux interférences électromagnétiques. Cependant, ils génèrent plus de chaleur et présentent une résistance à l’état passant plus élevée.
Les électrovannes contrôlent les flux de vapeur, d’eau et d’air dans le circuit de l’autoclave. Les vannes à actionnement direct utilisent la force électromagnétique pour déplacer directement le clapet d’obturation. Simples et rapides, elle conviennent aux faibles débits et pressions modérées. Les vannes pilotées utilisent la pression du fluide pour amplifier la force de l’actionneur électromagnétique, permettant de contrôler des débits importants avec une puissance d’actionnement réduite.
Les moteurs électriques entraînent les pompes à vide, les ventilateurs de refroidissement et les mécanismes de verrouillage de porte. Les moteurs asynchrones triphasés offrent une robustesse exceptionnelle mais nécessitent des variateurs de fréquence pour le contrôle précis de vitesse. Les moteurs pas-à-pas permettent un positionnement précis mais présentent une complexité de commande accrue et une sensibilité aux surcharges mécaniques.
2. Symptômes de Défaillance du Système de Contrôle
2.1 Défaillances du Microprocesseur/PCB
IMAGE 5: Codes d’erreur affichés sur un autoclave – premier niveau de diagnostic système.
Symptômes Critiques de Défaillance PCB
- Autoclave ne démarre pas : Absence totale de réaction à la mise sous tension
- Arrêts aléatoires : Interruptions imprévisibles en cours de cycle
- Écran figé : Interface utilisateur non réactive
- Cycles incomplets : Arrêts prématurés répétés
- Réinitialisations spontanées : Redémarrages automatiques fréquents
Les défaillances du microprocesseur et de la carte de contrôle principale représentent les pannes les plus graves et les plus complexes à diagnostiquer. Ces défaillances peuvent se manifester de manière progressive ou brutale, nécessitant une approche diagnostique méthodique pour identifier précisément la cause racine et déterminer la stratégie de réparation appropriée.
L’absence totale de démarrage constitue le symptôme le plus évident mais paradoxalement l’un des plus complexes à analyser. Cette situation peut résulter de multiples causes : défaillance de l’alimentation primaire, destruction des circuits de régulation de tension, corruption complète du firmware, court-circuit sur la PCB ou défaillance du microprocesseur lui-même. La méthodologie de diagnostic doit procéder par élimination, en testant successivement chaque sous-système.
Les arrêts aléatoires en cours de cycle révèlent généralement des défaillances intermittentes particulièrement insidieuses. Ces phénomènes peuvent être causés par des micro-coupures d’alimentation, des surchauffes localisées de composants, des interférences électromagnétiques, des défauts de connexions mécaniques ou des corruptions mémoire temporaires. L’analyse des logs système, quand elle est disponible, permet souvent d’identifier des patterns récurrents pointant vers la cause racine.
Les écrans figés ou non réactifs indiquent souvent des problèmes au niveau du système d’exploitation embarqué ou des pilotes graphiques. Les systèmes modernes basés sur Linux embarqué peuvent présenter des blocages dus à des défauts mémoire, des conflits de processus ou des corruptions du système de fichiers. Le diagnostic nécessite souvent un accès aux ports de debug série ou JTAG pour analyser l’état interne du système.
Les cycles incomplets répétés suggèrent des défaillances dans la logique de contrôle ou dans l’acquisition des signaux capteurs. Le microprocesseur peut détecter des conditions anormales (température insuffisante, pression incorrecte, temporisation dépassée) et interrompre le cycle par sécurité. L’analyse des paramètres de cycle juste avant l’interruption permet souvent d’identifier le capteur ou l’actionneur défaillant.
Les réinitialisations spontanées révèlent généralement des problèmes d’alimentation ou de surchauffe. Les circuits de surveillance (watchdog) intégrés aux microprocesseurs modernes provoquent une réinitialisation automatique lorsqu’ils détectent un dysfonctionnement du programme principal. Cette protection, bien qu’utile pour la sécurité, masque parfois les symptômes de défaillances sous-jacentes qu’il faut investiguer en profondeur.
2.2 Défaillances des Capteurs de Température
IMAGE 6: Sonde de température – exposée à des conditions extrêmes nécessitant surveillance régulière.
Indicateurs de Défaillance des Capteurs de Température
- Affichage erratique : Variations importantes et imprévisibles
- Alarmes température : Messages « Low Temp » ou « High Temp » répétés
- Échec d’atteinte : Impossibilité de maintenir la température cible
- Écarts de mesure : Différences anormales entre capteurs multiples
- Interruptions cycle : Arrêts dus aux alarmes température
Les capteurs de température constituent les éléments les plus critiques du système de contrôle, leur précision déterminant directement l’efficacité et la sécurité du processus de stérilisation. Les défaillances de ces capteurs peuvent compromettre gravement la qualité de la stérilisation tout en étant difficiles à détecter sans instrumentation appropriée.
L’affichage de températures erratiques représente l’un des symptômes les plus fréquents de défaillance des sondes RTD. Ce phénomène peut résulter de plusieurs causes : corrosion progressive des connexions électriques, infiltration d’humidité dans le boîtier du capteur, microfissures dans l’élément sensible, ou dégradation de l’isolation du câble de liaison. Les variations peuvent être continues (dérive lente) ou discontinues (sauts de valeurs), chaque pattern suggérant des causes différentes.
Les alarmes répétées « Low Temperature » ou « High Temperature » indiquent généralement une dérive de la calibration du capteur ou une défaillance de l’électronique de conditionnement du signal. Une sonde qui indique systématiquement des températures inférieures à la réalité peut résulter d’une augmentation de sa résistance due à la corrosion ou à la déformation mécanique. Inversement, une diminution de résistance peut provoquer l’affichage de températures excessives.
L’impossibilité d’atteindre ou de maintenir la température de consigne révèle souvent une défaillance de la chaîne de régulation complète. Cependant, avant d’incriminer les éléments chauffants ou le système de contrôle, il faut vérifier la précision de la mesure de température. Un capteur défaillant peut indiquer une température incorrecte, provoquant des actions de régulation inappropriées et empêchant l’atteinte de la consigne réelle.
Dans les systèmes multi-capteurs, les écarts anormaux entre les différentes mesures constituent un excellent indicateur de défaillance. Les autoclaves modernes intègrent souvent plusieurs sondes de température (chambre, évacuation, charge) qui doivent présenter des valeurs cohérentes en régime établi. Un écart supérieur à 2-3°C entre capteurs similaires suggère fortement la défaillance de l’un d’entre eux.
Les interruptions de cycle dues aux alarmes de température représentent les conséquences les plus visibles de ces défaillances. Le système de contrôle, détectant des conditions anormales, interrompt le processus par sécurité. Bien que cette protection soit essentielle, elle génère des interruptions de service coûteuses et peut masquer des défaillances progressives qu’il faut traiter préventivement.
2.3 Défaillances des Capteurs de Pression
IMAGE 7: Capteur de pression subissant des contraintes mécaniques importantes.
Les capteurs de pression jouent un rôle crucial dans la sécurité et l’efficacité des autoclaves, contrôlant à la fois la phase de pressurisation pour atteindre les conditions de stérilisation et la phase de dépressurisation pour assurer un séchage optimal. Leurs défaillances peuvent compromettre gravement le processus et générer des risques de sécurité importants.
L’affichage de pressions incorrectes constitue le symptôme le plus courant de défaillance des capteurs de pression. Cette anomalie peut se manifester par des valeurs constamment décalées (offset), des variations erratiques ou une absence totale de réponse aux changements de pression réels. Les causes peuvent inclure une déformation permanente de la membrane de mesure, une fuite dans le circuit de pression de référence, ou une défaillance de l’électronique de conditionnement du signal.
Les alarmes de pression répétées révèlent souvent des problèmes de calibration ou de dérive du capteur. Un capteur qui indique systématiquement des pressions supérieures à la réalité peut provoquer des arrêts prématurés par activation des sécurités de surpression. Inversement, une indication de pression insuffisante peut empêcher l’atteinte des conditions de stérilisation requises, compromettant l’efficacité du traitement.
La surpressurisation ou la sous-pressurisation anormale du système peut résulter d’indications erronées du capteur de pression. Le système de contrôle, se basant sur ces mesures incorrectes, peut maintenir les vannes d’admission ouvertes trop longtemps ou les fermer prématurément. Ces dysfonctionnements peuvent générer des pressions dangereuses ou insuffisantes, affectant à la fois la sécurité et l’efficacité du processus.
Les défaillances des capteurs de pression peuvent également affecter les phases de vide des cycles Classe B. Une mesure incorrecte du vide peut empêcher l’élimination complète de l’air des charges poreuses ou creuses, compromettant la pénétration de la vapeur et l’efficacité de la stérilisation. Ces défaillances sont particulièrement insidieuses car elles peuvent passer inaperçues lors de contrôles visuels superficiels.
Les variations de température ambiante peuvent également affecter la précision des capteurs de pression, particulièrement pour les technologies piézorésistives. Une compensation thermique inadéquate peut provoquer des dérives saisonnières ou des variations quotidiennes affectant la reproductibilité des cycles de stérilisation.
2.4 Problèmes d’Interface Utilisateur
L’interface utilisateur moderne, bien qu’offrant une ergonomie exceptionnelle, introduit de nouveaux modes de défaillance qui peuvent affecter l’utilisation quotidienne de l’autoclave. Ces problèmes, souvent moins critiques que les défaillances de capteurs, peuvent néanmoins compromettre sérieusement l’efficacité opérationnelle et générer des erreurs de manipulation.
Symptômes Courants des Défaillances d’Interface
- Écran tactile non réactif : Zones mortes ou insensibilité complète
- Affichage corrompu : Pixels morts, lignes manquantes, couleurs incorrectes
- Boutons physiques défaillants : Non-réponse ou activation intempestive
- Messages d’erreur persistants : Alarmes ne s’effaçant pas après correction
- Lenteur système : Réponses retardées aux commandes utilisateur
Les écrans tactiles non réactifs représentent l’une des défaillances les plus frustrantes pour les utilisateurs. Cette anomalie peut affecter partiellement l’écran (zones mortes) ou sa totalité. Les causes incluent la défaillance du contrôleur tactile, la dégradation des couches conductrices transparentes, l’accumulation de contaminants sur la surface, ou les interférences électromagnétiques provenant d’équipements voisins. Le diagnostic nécessite souvent des tests avec des outils spécialisés pour localiser précisément les zones défaillantes.
L’affichage corrompu ou dégradé peut résulter de défaillances du contrôleur graphique, de problèmes de connexion avec l’écran LCD, ou de défauts de l’écran lui-même. Les pixels morts apparaissent comme des points noirs ou colorés fixes, tandis que les lignes manquantes révèlent généralement des ruptures dans les connexions flexibles. Ces défauts, bien que n’affectant pas directement la fonctionnalité de stérilisation, compromettent la lisibilité des informations critiques.
Les boutons physiques de sécurité, malgré ihrer conception robuste, peuvent présenter des défaillances de contact dues à l’usure, la corrosion ou l’accumulation de contaminants. L’arrêt d’urgence, élément critique pour la sécurité, doit être testé régulièrement pour garantir son fonctionnement en cas de besoin. Les défaillances peuvent inclure l’absence de réaction à l’activation ou, plus dangereusement, l’impossibilité de désactiver la fonction d’arrêt.
Les messages d’erreur persistants qui ne s’effacent pas après correction du problème sous-jacent indiquent souvent des problèmes de gestion des états dans le logiciel de contrôle. Ces anomalies peuvent résulter de corruptions mémoire, de bugs logiciels ou de défaillances de communication entre l’interface utilisateur et le système de contrôle principal. La résolution nécessite parfois une réinitialisation complète du système ou une mise à jour du firmware.
2.5 Défaillances des Relais et Actionneurs
Les relais et actionneurs, interfaces cruciales entre le système de contrôle numérique et les composants physiques, présentent des modes de défaillance spécifiques qui peuvent affecter gravement le fonctionnement de l’autoclave. Leur diagnostic nécessite une compréhension approfondie de leur principe de fonctionnement et de leurs caractéristiques électriques.
Signes de Défaillance des Relais/Actionneurs
- Relais bloqués fermés : Éléments chauffants restent alimentés en permanence
- Relais bloqués ouverts : Impossibilité d’activer les charges
- Commutations erratiques : Activations/désactivations imprévisibles
- Bruits anormaux : Claquements, grésillements ou vibrations
- Échauffement excessif : Température anormalement élevée des composants
Les relais à état solide (SSR) bloqués en position fermée constituent l’une des défaillances les plus dangereuses. Dans cette situation, les éléments chauffants restent alimentés en permanence, indépendamment des commandes du système de contrôle. Cette défaillance peut provoquer une surchauffe catastrophique de l’autoclave, avec des risques d’incendie ou d’explosion. La détection précoce nécessite une surveillance continue de la température et la mise en œuvre de sécurités indépendantes (thermostats de sécurité, fusibles thermiques).
Les relais bloqués en position ouverte empêchent l’activation des charges correspondantes. Cette défaillance se manifeste par l’impossibilité de chauffer la chambre, d’ouvrir les électrovannes ou de démarrer les pompes. Le diagnostic électrique révèle une résistance infinie entre les bornes de sortie du relais, même lorsque la commande est active. Cette défaillance, bien que moins dangereuse que le blocage fermé, rend l’autoclave totalement inutilisable.
Les commutations erratiques des relais peuvent résulter de défaillances partielles des composants semi-conducteurs, d’interférences électromagnétiques ou de problèmes dans les circuits de commande. Ces anomalies se manifestent par des activations intempestives des charges, des coupures imprévisibles ou des oscillations haute fréquence. L’analyse oscilloscopique des signaux de commande et de sortie permet souvent d’identifier la cause racine.
Les bruits anormaux provenant des actionneurs (électrovannes, pompes, ventilateurs) peuvent indiquer des défaillances mécaniques ou électriques. Un grincement peut révéler une usure des paliers, un claquement peut indiquer un jeu mécanique excessif, et un grésillements peut suggérer un défaut d’isolement électrique. Ces symptômes acoustiques, souvent précurseurs de défaillances majeures, permettent une maintenance prédictive efficace.
L’échauffement excessif des relais SSR indique généralement une surcharge, un défaut d’évacuation thermique ou une dégradation des jonctions semi-conductrices. La mesure thermographique permet de localiser précisément les points chauds et d’évaluer la criticité de la situation. Un échauffement supérieur aux spécifications du fabricant nécessite un remplacement immédiat pour éviter une défaillance catastrophique.
3. Diagnostic selon les Marques
3.1 MELAG (Allemagne)
IMAGE 8: Interface MELAG affichant les codes de malfonctionnement pour diagnostic précis.
MELAG, fabricant allemand de référence dans le domaine des autoclaves dentaires et médicaux, a développé un système de diagnostic sophistiqué basé sur des codes de malfonctionnement numérotés. Cette approche systématique facilite grandement le diagnostic et la résolution des problèmes, permettant aux utilisateurs et aux techniciens d’identifier rapidement la cause racine des défaillances.
Codes MELAG Principaux et Diagnostics
Malfunction 1 – Problème Électrovanne
Symptômes : Cycle interrompu, pression incorrecte, alarme vapeur
Causes : Électrovanne admission/évacuation bloquée, bobine défaillante, obstruction mécanique
Tests : Vérification continuité bobine (résistance 10-50Ω), test manuel activation, contrôle pression résiduelle
Solutions : Nettoyage siège vanne, remplacement bobine, changement corps vanne complet
Malfunction 2 – Générateur Vapeur
Symptômes : Vapeur insuffisante, montée température lente, alarme générateur
Causes : Éléments chauffants défaillants, régulation température défectueuse, accumulation calcaire
Tests : Mesure résistance éléments (3-8Ω), vérification sonde température, test isolation électrique
Solutions : Détartrage générateur, remplacement éléments, calibration sonde température
Malfunction 3 – Capteur Température
Symptômes : Température erratique, alarmes température répétées, cycles interrompus
Causes : Sonde RTD défaillante, connexions corrodées, conditionnement signal défectueux
Tests : Mesure résistance sonde (100Ω à 0°C pour PT100), test continuité câble, calibration
Solutions : Remplacement sonde, nettoyage connexions, recalibration système
Malfunction 4 – Système Vide
Symptômes : Vide insuffisant, cycles Classe B échoués, séchage incomplet
Causes : Pompe vide défaillante, fuites circuit, filtre obstrué
Tests : Test étanchéité circuit, mesure performance pompe, vérification filtres
Solutions : Remplacement pompe, réparation fuites, changement filtres
Malfunction 5 – PCB Principale
Symptômes : Dysfonctionnements multiples, écran figé, redémarrages spontanés
Causes : Microprocesseur défaillant, mémoire corrompue, alimentation instable
Tests : Vérification tensions alimentation, test mémoire, diagnostic firmware
Solutions : Remplacement PCB, mise à jour firmware, réparation alimentation
Le système MELAG intègre également des fonctions de diagnostic avancées accessibles via des séquences de touches spéciales. Ces modes permettent de tester individuellement chaque composant du système, de visualiser les valeurs des capteurs en temps réel et d’accéder aux logs détaillés des cycles précédents. Cette approche facilite grandement le diagnostic différentiel et la localisation précise des défaillances.
Les procédures de test MELAG suivent une méthodologie rigoureuse commençant par la vérification des fonctions de base (alimentation, communication, capteurs) avant de progresser vers les tests fonctionnels complets. Chaque étape est documentée avec des valeurs de référence précises, permettant une évaluation objective de l’état de chaque composant.
3.2 TUTTNAUER (USA/Israël)
IMAGE 9: Tuttnauer utilisant codes alphanumériques et messages texte explicites.
Tuttnauer, pionnier israélo-américain de la stérilisation, a développé un système de diagnostic particulièrement intuitif combinant codes d’erreur alphanumériques et messages texte explicites. Cette approche bi-modale facilite à la fois le diagnostic technique expert et la compréhension par les utilisateurs non spécialisés.
Codes Tuttnauer Détaillés
LOW WATER – Niveau Eau Insuffisant
Description : Détection niveau eau insuffisant pendant phase remplissage
Causes primaires : Capteur niveau défaillant, alimentation eau coupée, filtre obstrué
Causes secondaires : Électrovanne remplissage bloquée, sonde conductivité encrassée
Diagnostic : Vérification visuelle niveau, test continuité capteur, contrôle pression arrivée
Solutions : Nettoyage sonde niveau, remplacement capteur, débouchage filtre
HIGH TEMP – Température Excessive
Description : Température chambre dépasse seuil sécurité (typiquement 145°C)
Causes : SSR collé fermé, régulation défaillante, sonde température incorrecte
Diagnostic : Mesure température réelle, test commande SSR, vérification sonde
Solutions : Remplacement SSR, recalibration sonde, réparation régulation
LOW TEMP – Température Insuffisante
Description : Impossibilité atteindre température stérilisation dans temps imparti
Causes : Éléments chauffants défaillants, sonde température incorrecte, fuite vapeur
Diagnostic : Test résistance éléments, calibration sonde, recherche fuites
Solutions : Remplacement éléments, ajustement calibration, réparation étanchéité
DOOR UNLOCK – Problème Verrouillage
Description : Défaut système verrouillage/déverrouillage porte
Causes : Capteur position porte, actionneur verrouillage, logique contrôle
Diagnostic : Test capteurs porte, vérification actionneur, contrôle séquences
Solutions : Ajustement capteurs, remplacement actionneur, correction logiciel
VACUUM FAIL – Défaillance Vide
Description : Impossibilité atteindre niveau vide requis cycles Classe B
Causes : Pompe vide défaillante, fuites circuit, capteur pression incorrect
Diagnostic : Test performance pompe, recherche fuites, calibration capteur
Solutions : Réparation pompe, étanchéification circuit, remplacement capteur
Le système Tuttnauer intègre également des fonctions de test automatique permettant d’identifier rapidement les composants défaillants. Le mode « Service Test » accessible via une séquence de touches permet de tester individuellement chaque relais, chaque capteur et chaque actionneur. Cette approche modulaire facilite grandement la localisation des défaillances dans les systèmes complexes.
Les autoclaves Tuttnauer récents intègrent des capacités de télé-diagnostic permettant une analyse à distance par les techniciens spécialisés. Cette fonctionnalité, particulièrement utile pour les sites isolés, permet un premier niveau de diagnostic sans déplacement, optimisant ainsi les coûts et les délais d’intervention.
3.3 W&H (Autriche)
IMAGE 10: W&H avec système de diagnostic à trois niveaux et guides de résolution intégrés.
W&H, fabricant autrichien réputé pour l’innovation technologique, a développé un système de diagnostic sophistiqué à trois niveaux : codes d’erreur numériques, descriptions détaillées et guides de résolution intégrés. Cette approche hiérarchique permet une adaptation du niveau de détail selon l’expertise de l’utilisateur.
Codes W&H par Gammes
Série Lisa (E010-E098) – Erreurs Système
- E010 – Défaut communication interne
- E025 – Erreur capteur pression
- E042 – Problème horloge interne
- E056 – Défaillance pompe circulation
- E078 – Surchauffe électronique de puissance
Série Lexa (E100-E183) – Erreurs Cycle
- E134 – Temps chauffage dépassé
- E156 – Vide insuffisant phase séchage
- E167 – Température stérilisation non atteinte
- E178 – Défaut étanchéité porte
Série Lina (E310+) – Erreurs Capteurs
- E310 – Capteur température chambre défaillant
- E325 – Sonde température évacuation incorrecte
- E340 – Capteur pression hors limites
- E355 – Défaut capteur niveau générateur
Codes Contrôle (E422-E430) – Problèmes PCB
- E422 – Défaillance microprocesseur principal
- E425 – Corruption mémoire programme
- E428 – Erreur communication périphériques
- E430 – Alimentation instable détectée
Le système W&H intègre des procédures de diagnostic guidé particulièrement innovantes. Lorsqu’un code d’erreur apparaît, l’interface propose automatiquement une séquence de tests permettant de confirmer le diagnostic et d’identifier la solution appropriée. Cette approche interactive réduit considérablement les erreurs de diagnostic et accélère la résolution des problèmes.
Les autoclaves W&H récents intègrent également des fonctions d’auto-apprentissage permettant au système d’adapter ses paramètres en fonction de l’historique d’utilisation. Cette intelligence artificielle rudimentaire peut parfois compenser les dérives de composants et prolonger leur durée de vie utile, tout en alertant l’utilisateur sur la nécessité d’une maintenance préventive.
3.4 MOCOM (Italie)
MOCOM, fabricant italien spécialisé dans les autoclaves dentaires haut de gamme, utilise un système de diagnostic intégrant des codes numériques et des descriptions textuelles en plusieurs langues. Leur approche privilégie la simplicité d’utilisation tout en maintenant un niveau de précision diagnostique élevé.
Système MOCOM Diagnostic
- Erreurs Électroniques (M01-M20) : Défaillances PCB, alimentation, communication
- Erreurs Cycle (M21-M40) : Problèmes séquences, temporisations, conditions
- Erreurs Capteurs (M41-M60) : Température, pression, niveau, position
- Erreurs Actionneurs (M61-M80) : Vannes, pompes, éléments chauffants
- Erreurs Sécurité (M81-M99) : Surpression, surchauffe, porte ouverte
Le système MOCOM se distingue par l’intégration de vidéos explicatives accessibles via QR codes affichés sur l’écran lors des erreurs. Cette innovation permet aux utilisateurs d’accéder immédiatement à des guides visuels détaillés, réduisant significativement les appels au support technique et accélérant la résolution des problèmes simples.
3.5 EURONDA (Italie)
EURONDA propose un système de diagnostic basé sur des codes alphaumériques combinés à un système d’aide contextuelle intégré. Leur approche met l’accent sur la prévention des défaillances grâce à des alertes de maintenance prédictive.
Codes EURONDA Spécifiques
- E9-001 – Erreur lecture carte mémoire cycle
- E9-015 – Défaut communication afficheur
- E9-028 – Surchauffe transformateur
- E10-005 – Capteur température hors tolérances
- E10-012 – Pompe vide surcharge détectée
3.6 BIOBASE (Chine)
IMAGE 11: BIOBASE avec codes numériques simples pour maintenance internationale.
BIOBASE, leader chinois des équipements de laboratoire, a développé un système de diagnostic simplifié mais efficace, privilégiant la clarté et l’universalité. Leur approche vise à faciliter la maintenance dans des contextes internationaux avec des niveaux de formation technique variables.
Codes BIOBASE Principaux
- Série 100 : Erreurs alimentation et contrôle
- Série 200 : Défauts capteurs et acquisition
- Série 300 : Problèmes actionneurs et sorties
- Série 400 : Erreurs cycle et temporisation
- Série 500 : Alarmes sécurité et protection
3.7 TOMY (Japon)
IMAGE 12: Système de codes d’erreur avec logique de diagnostic progressive.
TOMY, fabricant japonais reconnu pour la fiabilité de ses équipements, utilise un système de codes d’erreur particulièrement logique et systématique. Leur approche reflète la philosophie japonaise de précision et de méthodologie rigoureuse.
Codes TOMY Détaillés
ER1 – Eau Insuffisante
Détection niveau eau insuffisant au démarrage cycle
Actions : Vérifier alimentation eau, nettoyer capteur niveau, contrôler électrovanne
ER2 – Valve Évacuation
Électrovanne évacuation ne se ferme pas correctement
Actions : Tester bobine électrovanne, vérifier étanchéité siège, contrôler commande
ER3 – Température Haute
Température chambre dépasse seuil sécurité pendant cycle
Actions : Vérifier régulation, tester sonde température, contrôler ventilation
ER4 – Eau Insuffisante Démarrage
Niveau eau insuffisant détecté après remplissage initial
Actions : Rechercher fuites, tester capteur, vérifier débit arrivée
ER6 – Surchauffe Générateur
Température générateur vapeur excessive
Actions : Vérifier circulation, détartrer générateur, contrôler régulation
ER7-ER9 – Erreurs Système
Défaillances électroniques diverses nécessitant diagnostic expert
Actions : Contact service technique, diagnostic électronique approfondi
3.8 GENIST (Inde)
GENIST, fabricant indien en développement rapide, utilise un système de diagnostic inspiré des standards internationaux tout en s’adaptant aux contraintes locales de maintenance et de formation. Leur approche privilégie la robustesse et la simplicité de diagnostic.
Système GENIST
- Codes G-001 à G-099 : Erreurs système et contrôle
- Codes G-100 à G-199 : Défauts capteurs et mesures
- Codes G-200 à G-299 : Problèmes actionneurs et sorties
- Codes G-300+ : Erreurs spécifiques modèles
4. Procédures de Diagnostic
4.1 Tests Électriques

Les tests électriques constituent la base fondamentale du diagnostic des systèmes de contrôle d’autoclaves. Ces procédures systématiques permettent de vérifier l’intégrité des circuits, la conformité des signaux et l’état des composants électroniques. Une méthodologie rigoureuse est essentielle pour obtenir des résultats fiables et éviter les erreurs de diagnostic.
Procédures de Test Électrique Systématiques
1. Test Continuité Capteurs
- Sondes RTD PT100 : 100Ω ± 0.3Ω à 0°C
- Sondes RTD PT1000 : 1000Ω ± 3Ω à 0°C
- Thermocouples type K : < 1Ω résistance interne
- Capteurs pression : Selon spécifications fabricant
- Câblage : < 0.5Ω résistance totale
2. Vérification Tensions PCB
- Alimentation primaire : 230V AC ± 10%
- Tension 24V DC : 24V ± 5%
- Tension 12V DC : 12V ± 5%
- Tension 5V DC : 5V ± 2%
- Tension 3.3V DC : 3.3V ± 3%
3. Test Relais SSR
- Résistance entrée : Selon spécifications (typiquement 1-10kΩ)
- Résistance sortie ouverte : > 10MΩ
- Résistance sortie fermée : < 50mΩ
- Courant fuite : < 2mA
- Temps commutation : < 10ms
Le test de continuité des capteurs nécessite un multimètre de précision capable de mesures de résistance avec une résolution de 0.1Ω. Pour les sondes RTD, la mesure doit être effectuée avec un courant d’excitation faible (< 1mA) pour éviter l’auto-échauffement qui fausserait la mesure. La température de référence doit être précisément connue pour valider la conformité de la mesure.
