GUIDE COMPLET DE DÉPANNAGE DU STÉRILISATEUR SILVERCREST
1. Introduction et Informations Générales
1.1 À propos des Stérilisateurs Silvercrest
Les stérilisateurs Silvercrest sont des appareils électroménagers distribués par la chaîne allemande Lidl. Le modèle le plus répandu est le SEAD 1800 A1/B1, conçu pour la stérilisation de bocaux et la préparation de conserves domestiques. Ces appareils combinent les fonctions de chauffe, régulation de température et minuterie dans un ensemble compact.
1.2 Caractéristiques Techniques du SEAD 1800 A1
- Puissance : 1800W
- Température maximale : 100°C (limitation de sécurité)
- Capacité : environ 25-30 litres
- Résistance de chauffe : 29,2 ohms (mesure à vide)
- Alimentation : 230V AC
- Système de régulation électronique avec sonde de température
1.3 Architecture Électronique
Le stérilisateur Silvercrest comprend deux cartes électroniques principales :
- Carte de contrôle : gestion de l’affichage, thermostat, minuterie (basse tension 5V/12V)
- Carte de puissance : interface 230V, commande de la résistance via optocoupleur et triac
2. Diagnostic des Pannes les Plus Courantes
2.1 Problèmes de Démarrage
Symptômes :
- L’appareil ne s’allume pas
- Aucun affichage sur l’écran
- Pas de réaction aux boutons
Causes Probables :
- Problème d’alimentation électrique
- Fusible grillé sur la carte de puissance
- Défaillance de la carte de contrôle
- Mauvais contact du connecteur d’alimentation
2.2 Problèmes de Chauffage
Symptômes :
- L’appareil s’allume mais ne chauffe pas
- Chauffage insuffisant
- Arrêt de chauffe en cours de cycle
Causes Probables :
- Résistance de chauffe défectueuse
- Optocoupleur défaillant
- Triac de puissance grillé
- Problème de commande depuis la carte de contrôle
2.3 Problèmes de Régulation de Température
Symptômes :
- Température incorrecte affichée
- Pas de démarrage de la minuterie à 100°C
- Surchauffe ou sous-chauffe
- Arrêt prématuré du cycle
Causes Probables :
- Sonde de température défectueuse
- Mauvais étalonnage de la sonde
- Problème de contact de la sonde
- Dysfonctionnement de la carte de contrôle
2.4 Problèmes de Détection de Cuve
Symptômes :
- Message d’erreur “cuve vide”
- Impossible de démarrer un cycle
- Arrêt intempestif avec signal d’alarme
Causes Probables :
- Capteur de niveau d’eau défaillant
- Encrassement du capteur
- Problème de contact électrique
⚠️ AVERTISSEMENT SÉCURITÉ : Avant toute intervention, débranchez impérativement l’appareil et attendez son refroidissement complet. Les interventions sur les parties sous tension 230V présentent un risque mortel d’électrocution.
3. Guide de Réparation Étape par Étape
3.1 Outils Nécessaires
Outils de base :
- Tournevis cruciforme et plat de différentes tailles
- Multimètre digital
- Fer à souder 40W minimum
- Étain de soudure et flux
- Pince à dénuder
- Gants isolants

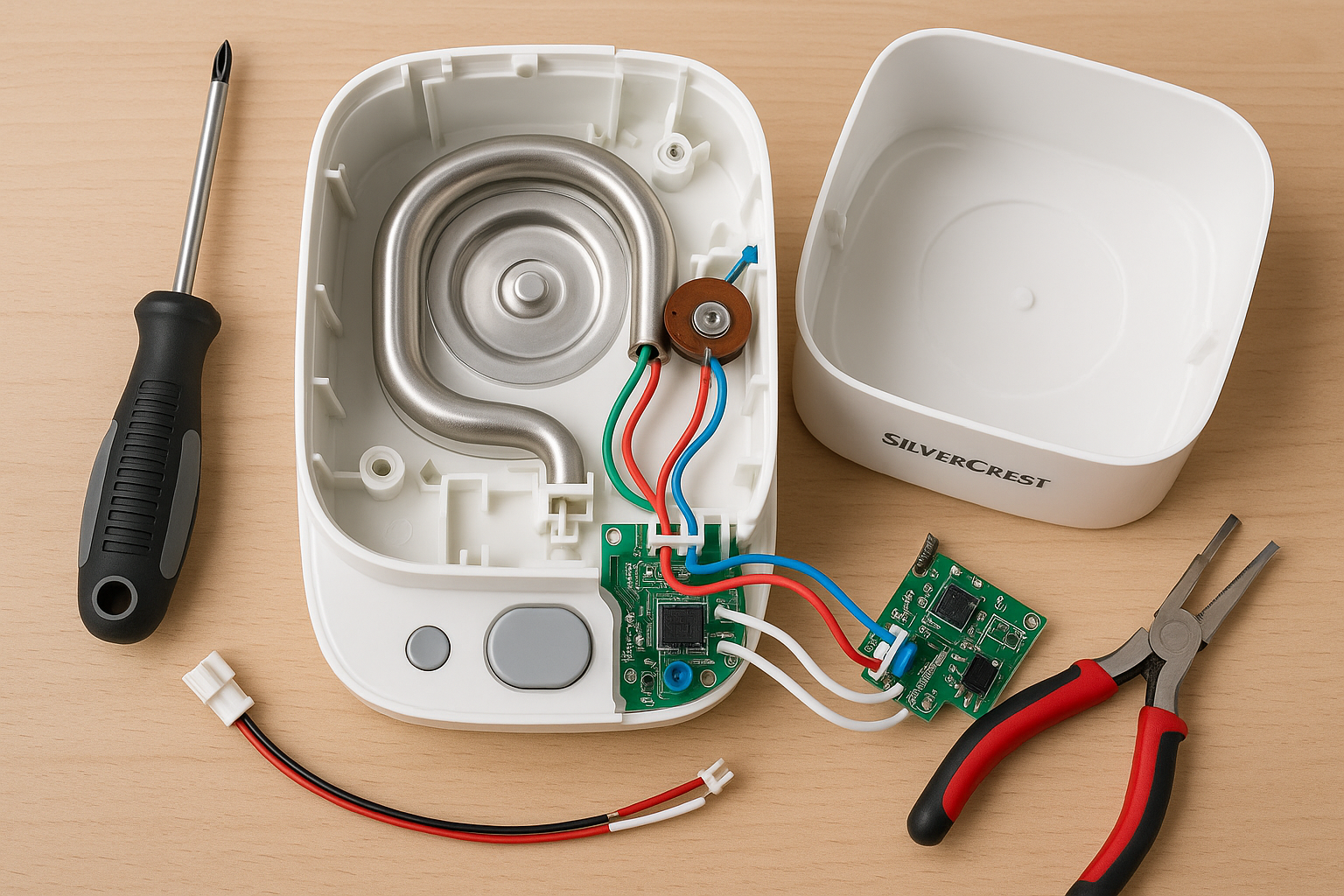

3.2 Démontage de l’Appareil
Étape 1 : Retirer la cuve de son socle en la soulevant verticalement.
Étape 2 : Retourner le socle et dévisser les vis de fixation du fond (généralement 6 à 8 vis).
Étape 3 : Séparer délicatement les deux parties du boîtier en plastique.
Étape 4 : Identifier les deux cartes électroniques reliées par une nappe.
3.3 Réparation des Problèmes de Démarrage
Test de l’alimentation :
Étape 1 : Vérifier la présence de 230V AC à l’entrée de la carte de puissance avec un multimètre (DANGER : haute tension).
Étape 2 : Contrôler la sortie 5V et 12V de la carte de puissance vers la carte de contrôle.
Étape 3 : Si pas de tension de sortie, vérifier le fusible de la carte de puissance et le remplacer si nécessaire.
3.4 Réparation des Problèmes de Chauffage
Test de la résistance :
Étape 1 : Débrancher les fils de la résistance de chauffe.
Étape 2 : Mesurer la résistance avec un ohmmètre. Valeur normale : 29,2 ohms (±10%).
Étape 3 : Si résistance infinie ou très faible, remplacer la résistance.
Test de l’optocoupleur et du triac :
Étape 1 : Identifier l’optocoupleur sur la carte de puissance (référence MOC3042 ou similaire).
Étape 2 : Tester la continuité du triac avec un multimètre.
Étape 3 : Remplacer l’optocoupleur et/ou le triac si défaillants.
3.5 Réparation des Problèmes de Sonde de Température
Étape 1 : Localiser la sonde de température (généralement une thermistance CTN).
Étape 2 : Mesurer sa résistance à température ambiante (valeur typique : 10kΩ à 25°C).
Étape 3 : Vérifier les connections et l’intégrité des fils.
Étape 4 : Remplacer la sonde si les valeurs sont aberrantes.
3.6 Modification pour Ébullition Franche (Avancé)
⚠️ ATTENTION : Cette modification annule la garantie et désactive les sécurités. À réaliser uniquement par des personnes expérimentées en électronique.
Pour contourner la limitation de température à 100°C et permettre une ébullition franche :
Étape 1 : Identifier le point de commande de la résistance (signal J sur la nappe).
Étape 2 : Installer un interrupteur avec une résistance de 200Ω en parallèle du transistor Q5.
Étape 3 : Percer le boîtier pour fixer l’interrupteur.
Étape 4 : Souder les connexions selon le schéma technique.
3.7 Remontage
Étape 1 : Remonter les cartes électroniques en vérifiant les connexions.
Étape 2 : Refermer le boîtier et revisser toutes les vis.
Étape 3 : Remettre la cuve en place.
Étape 4 : Effectuer un test de fonctionnement à vide avant utilisation.
4. Maintenance Préventive et Entretien Régulier
4.1 Nettoyage Régulier
Nettoyage de la cuve :
- Nettoyer après chaque utilisation avec de l’eau tiède et du liquide vaisselle
- Éviter les produits abrasifs qui rayent l’inox
- Sécher complètement avant rangement
Nettoyage du socle :
- Essuyer avec un chiffon humide
- Ne jamais immerger le socle dans l’eau
- Nettoyer les grilles d’aération avec un pinceau sec
4.2 Détartrage
Le détartrage doit être effectué tous les 3 à 6 mois selon la dureté de l’eau :
Étape 1 : Remplir la cuve avec un mélange d’eau et de vinaigre blanc (proportions 2:1).
Étape 2 : Laisser agir 2 heures sans chauffer.
Étape 3 : Chauffer à 80°C pendant 30 minutes.
Étape 4 : Vider et rincer abondamment à l’eau claire.
Étape 5 : Effectuer un cycle à l’eau claire pour éliminer les résidus de vinaigre.
4.3 Vérifications Périodiques
Tous les 6 mois, vérifier :
- L’état du câble d’alimentation
- La propreté des contacts électriques
- Le bon fonctionnement de la minuterie
- La précision de la température affichée
- L’étanchéité des joints
4.4 Stockage
- Nettoyer et sécher complètement avant stockage
- Stocker dans un endroit sec à l’abri de la poussière
- Éviter les chocs et les vibrations
- Laisser le couvercle entrouvert pour éviter les odeurs
5. Pièces Détachées et Sources d’Approvisionnement

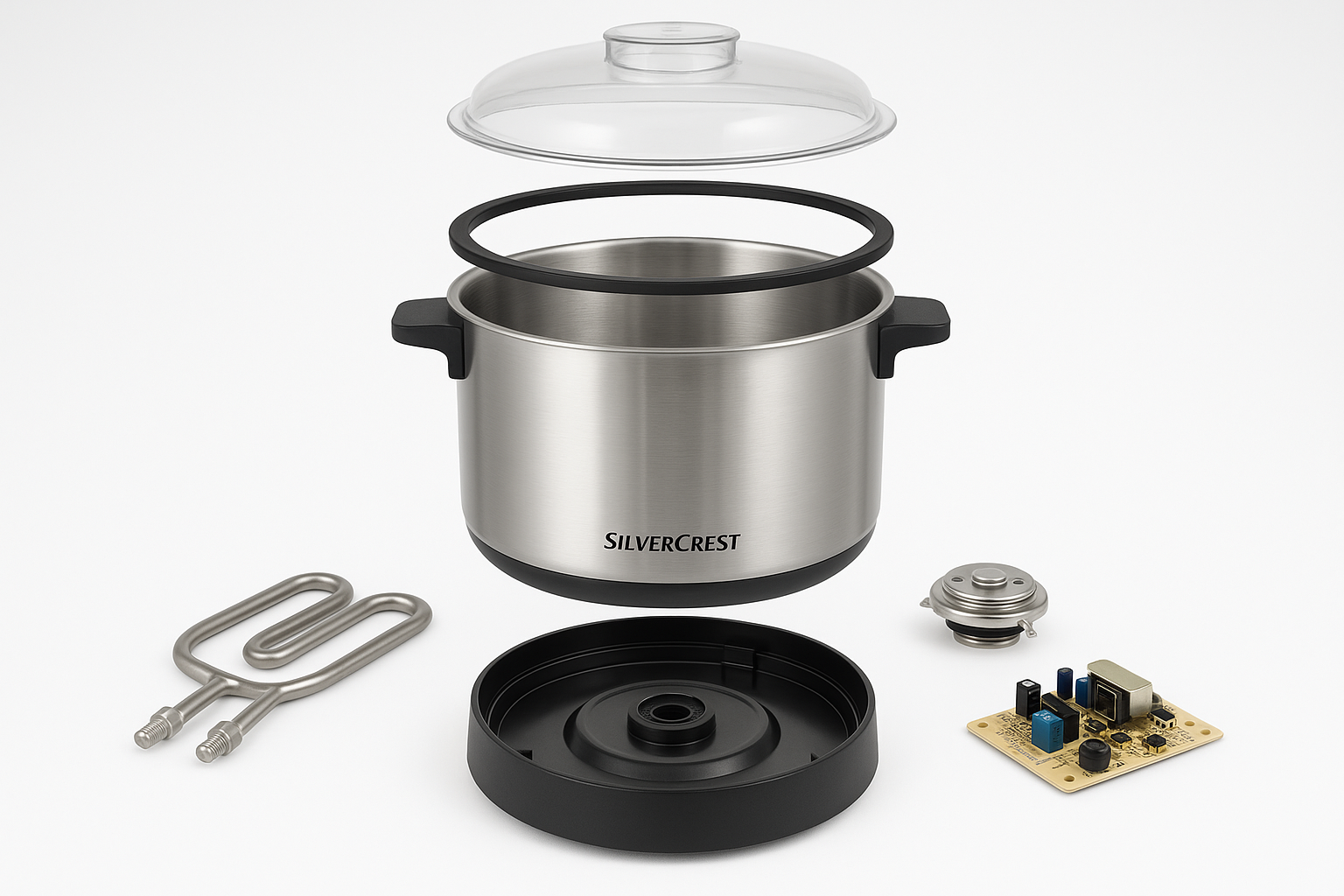

5.1 Pièces d’Usure Courantes
| Pièce | Référence Approx. | Prix Indicatif | Durée de Vie |
|---|---|---|---|
| Résistance de chauffe | 1800W / 29,2Ω | 25-35€ | 3-5 ans |
| Sonde de température | CTN 10kΩ | 8-15€ | 2-4 ans |
| Optocoupleur | MOC3042 | 3-5€ | 5-8 ans |
| Triac de puissance | BTA16-600 | 5-8€ | 5-8 ans |
| Fusible | T6.3A 250V | 1-2€ | Variable |
5.2 Fournisseurs de Pièces Détachées
Sites spécialisés :
- Spareka.fr – Spécialisé dans les pièces détachées électroménager
- Adepem.com – Large choix de pièces Silvercrest
- DirectRepair.fr – Pièces détachées et outils de réparation
- Electromenager-express.com – Section dédiée aux stérilisateurs
Composants électroniques :
- RS Components – Composants professionnels
- Farnell – Distributeur de composants
- Conrad – Électronique grand public
- Lextronic – Composants et outils
5.3 Identification des Pièces
Pour commander la bonne pièce :
- Noter la référence exacte du modèle (ex: SEAD 1800 A1)
- Photographier la pièce défectueuse
- Relever les marquages sur les composants électroniques
- Mesurer les dimensions des pièces mécaniques
6. Conseils de Sécurité et Précautions Importantes
6.1 Sécurité Électrique
🚨 DANGER MORTEL :
- Toujours débrancher l’appareil avant toute intervention
- Ne jamais toucher les parties sous tension 230V
- Utiliser des outils isolés
- Porter des gants isolants lors des mesures
- Faire appel à un professionnel en cas de doute
6.2 Précautions lors du Démontage
- Attendre le refroidissement complet de l’appareil
- Photographier les connexions avant démontage
- Manipuler les cartes électroniques avec précaution
- Éviter l’électricité statique (bracelet antistatique)
- Conserver les vis dans des récipients séparés
6.3 Sécurité des Soudures
- Utiliser un fer à souder de puissance adaptée (40-60W)
- Ventiler le local de travail
- Utiliser de l’étain sans plomb de qualité
- Nettoyer la panne du fer régulièrement
- Éviter les surchauffes des composants
6.4 Limites de la Réparation Amateur
⚠️ ATTENTION : Certaines réparations nécessitent des compétences professionnelles :
- Remplacement de la carte de contrôle
- Réparation des circuits imprimés
- Modification du firmware
- Problèmes complexes de régulation
6.5 Garantie et Responsabilité
Important à retenir :
- Toute intervention annule la garantie constructeur
- Les modifications non conformes peuvent être dangereuses
- Respecter les normes de sécurité électrique en vigueur
- L’utilisateur assume la responsabilité des modifications
- En cas de doute, consulter un réparateur agréé
6.6 Environnement et Recyclage
- Recycler les composants électroniques en déchetterie
- Séparer les métaux des plastiques
- Ne pas jeter les cartes électroniques aux ordures ménagères
- Donner les pièces encore utilisables à d’autres réparateurs
ℹ️ Information : Ce guide est basé sur l’expérience de la communauté des utilisateurs et des forums techniques. Les informations sont données à titre indicatif. En cas de problème persistant ou de doute sur la sécurité, consultez toujours un professionnel qualifié.
Document réalisé à partir des retours d’expérience de la communauté technique – Version 1.0
