GUIDE TECHNIQUE
DIAGNOSTIC ET RÉPARATION DES AUTOCLAVES
QUI NE S’OUVRENT PAS
Table des Matières
- Introduction – Importance de la sécurité
- Chapitre 1 – Comprendre le mécanisme de verrouillage
- Chapitre 2 – Diagnostic systématique
- Chapitre 3 – Codes d’erreur E1-E28 et leurs significations
- Chapitre 4 – Solutions de dépannage étape par étape
- Chapitre 5 – Maintenance préventive
- Chapitre 6 – Sécurité et réglementations
- Annexes – Documentation technique
⚠️ AVERTISSEMENT DE SÉCURITÉ
Avant toute intervention sur un autoclave, assurez-vous que l’appareil est complètement refroidi, dépressurisé et déconnecté de l’alimentation électrique. Ne jamais forcer l’ouverture d’un autoclave sous pression. Les interventions doivent être effectuées uniquement par du personnel qualifié et formé.
Introduction – Importance de la Sécurité
Les autoclaves sont des équipements sous pression essentiels dans les établissements de santé pour la stérilisation des dispositifs médicaux réutilisables. Lorsqu’un autoclave refuse de s’ouvrir, cela peut être dû à des mécanismes de sécurité activés, à des dysfonctionnements techniques ou à des problèmes de maintenance.
Ce guide technique a été élaboré conformément aux normes ISO 17665-1 (stérilisation des produits de santé), EN 285 (autoclaves de grande taille) et EN 13060 (petits autoclaves), ainsi qu’aux recommandations de l’INRS et de la Société Française des Sciences de la Stérilisation (SF2S).
Chapitre 1 – Comprendre le Mécanisme de Verrouillage
1.1 Principe de fonctionnement
Le système de verrouillage d’un autoclave comprend plusieurs composants de sécurité :
- Verrouillage mécanique : Système de came et de pêne qui bloque physiquement la porte
- Verrouillage électronique : Contrôle par microprocesseur des conditions d’ouverture
- Détecteur de pression : Empêche l’ouverture si pression résiduelle > 0,1 bar
- Sonde de température : Bloque l’ouverture si température > 60°C

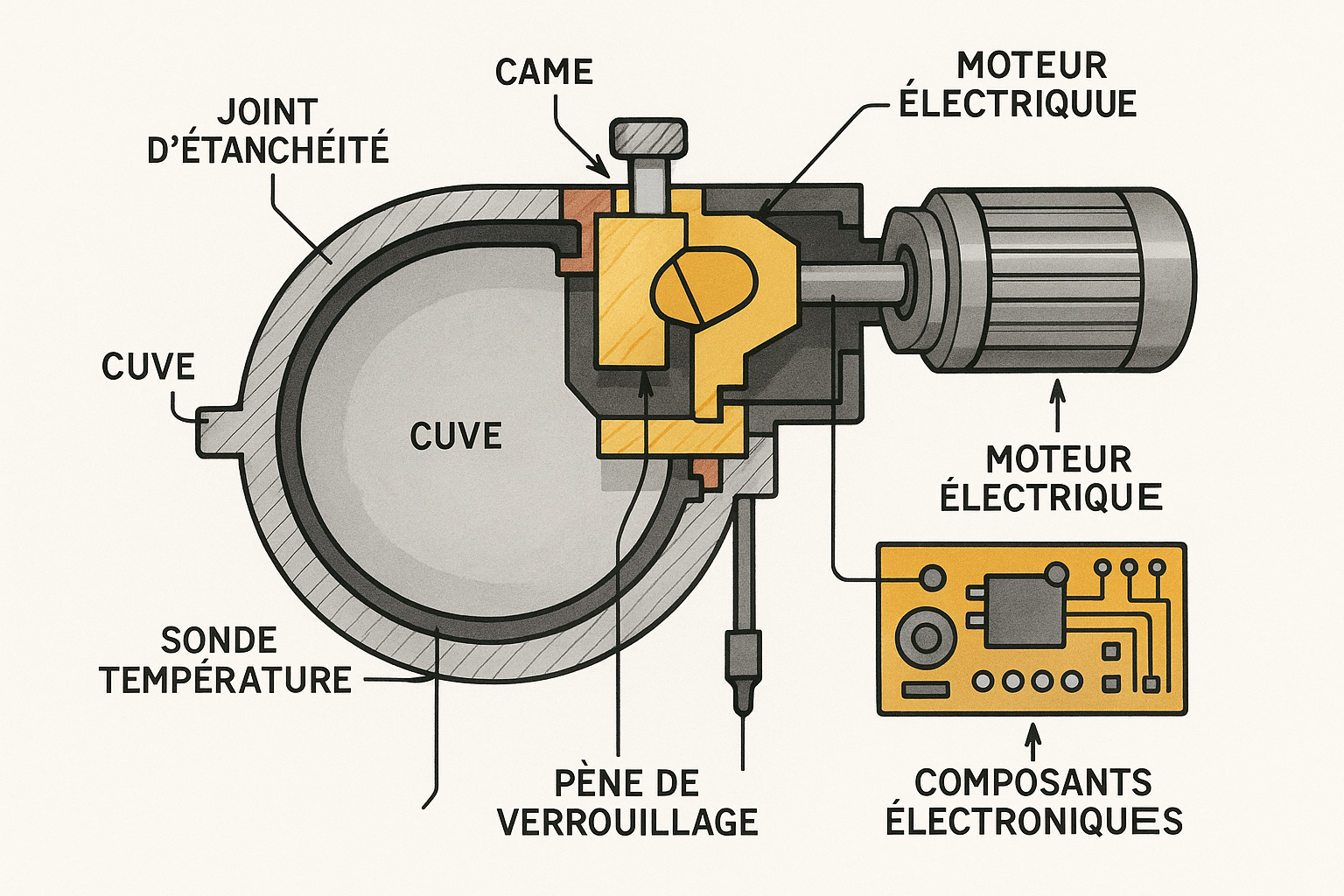

Schéma du Système de Verrouillage
[AUTOCLAVE] → [Détecteur Pression] → [Sonde Température] → [Contrôleur Électronique] → [Mécanisme de Verrouillage] → [PORTE]
1.2 Conditions d’ouverture normale
Conditions requises pour l’ouverture :
- Pression de chambre ≤ 0,1 bar
- Température ≤ 60°C
- Cycle de stérilisation terminé
- Absence de codes d’erreur critiques
- Système de sécurité non activé
Chapitre 2 – Diagnostic Systématique
2.1 Procédure de diagnostic initial

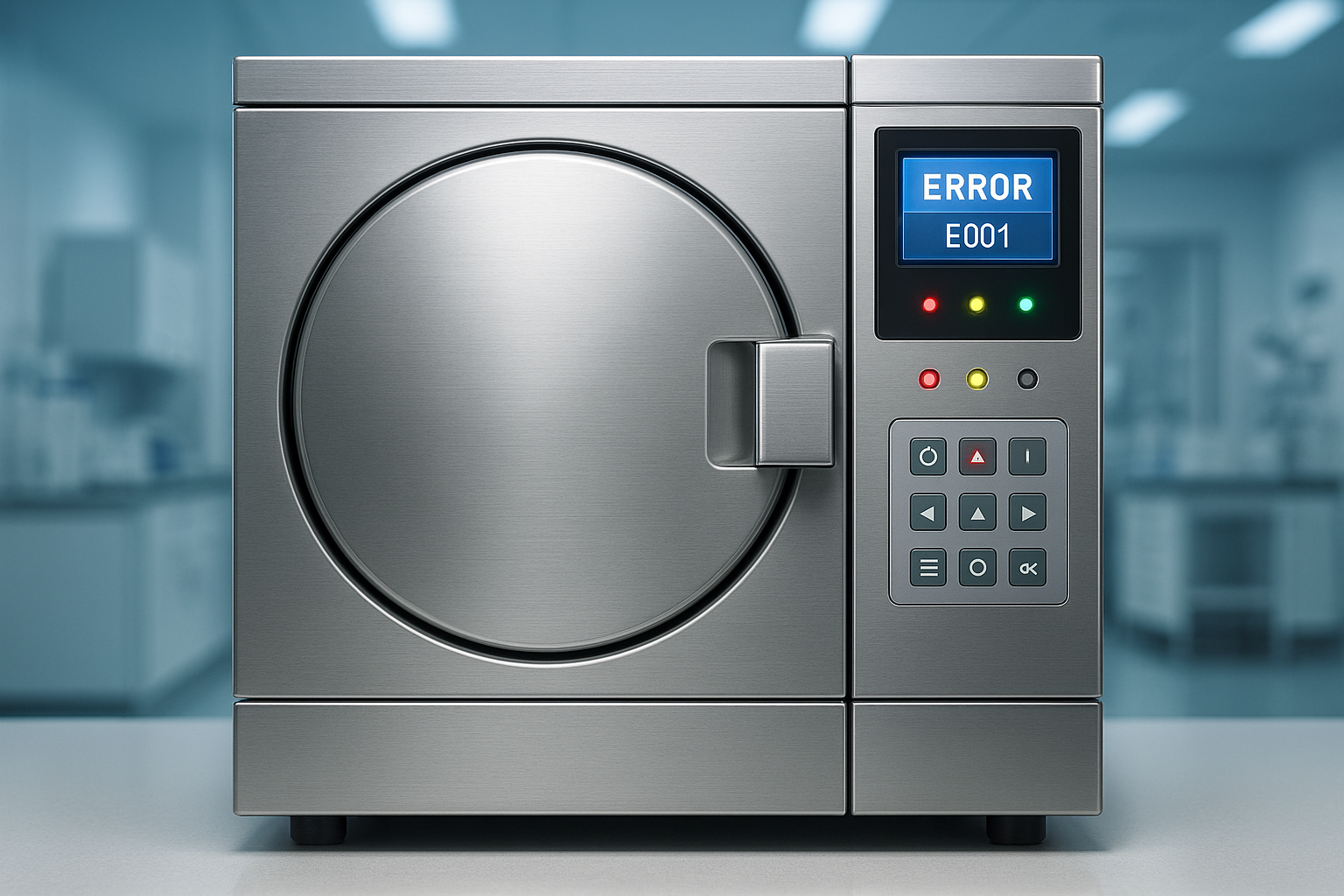

- Vérifier l’affichage de l’autoclave pour identifier les codes d’erreur
- Contrôler les indicateurs de pression et température
- Examiner l’état des voyants lumineux et signalisations sonores
- Vérifier l’alimentation électrique et les connexions
- Inspecter visuellement les joints et mécanismes de porte
2.2 Arbre de décision diagnostic

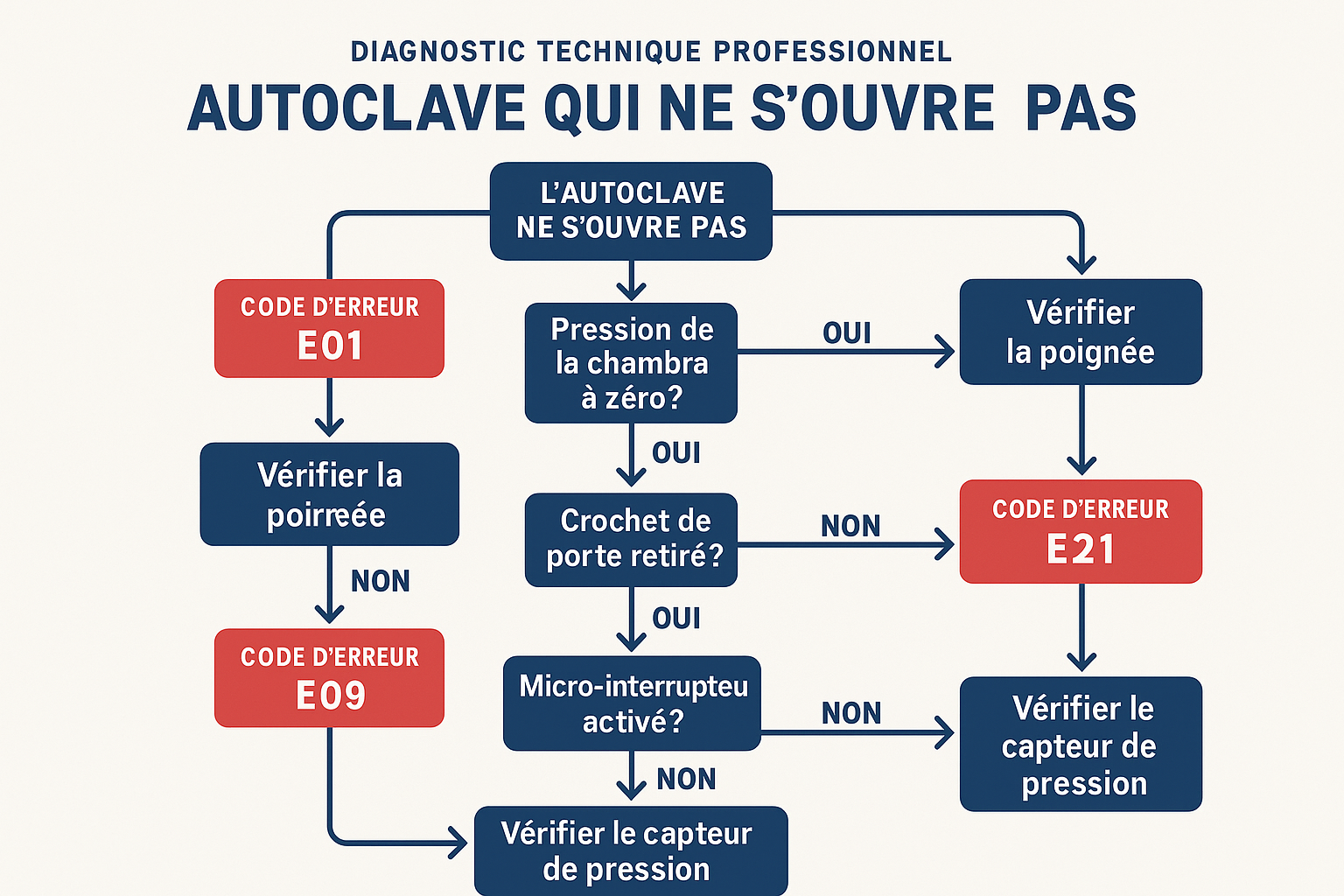

Organigramme de Diagnostic
Autoclave ne s’ouvre pas
↓
Affichage présent ? → NON → Problème électrique
↓ OUI
Code erreur affiché ? → OUI → Consulter tableau codes E1-E28
↓ NON
Pression > 0,1 bar ? → OUI → Attendre dépressurisation
↓ NON
Température > 60°C ? → OUI → Attendre refroidissement
↓ NON
Vérifier mécanisme mécanique
Chapitre 3 – Codes d’Erreur E1-E28 et leurs Significations
| Code | Signification | Cause Probable | Action Recommandée |
|---|---|---|---|
| E01 | Défaut sonde température chambre | Sonde déconnectée ou défectueuse | Vérifier connexions, remplacer sonde si nécessaire |
| E02 | Température chambre trop élevée | Problème de refroidissement | Attendre refroidissement, vérifier ventilation |
| E03 | Défaut capteur pression | Capteur défaillant ou obstrué | Nettoyer ou remplacer capteur pression |
| E04 | Pression résiduelle détectée | Fuite dans système de dépressurisation | Vérifier étanchéité, purger manuellement |
| E05 | Défaut verrouillage mécanique | Mécanisme grippé ou déformé | Lubrifier mécanisme, vérifier alignement |
| E06 | Défaut détection porte | Capteur de position défaillant | Ajuster ou remplacer capteur porte |
| E07 | Cycle interrompu | Coupure alimentation pendant cycle | Attendre sécurisation automatique |
| E08 | Défaut alimentation vapeur | Problème générateur vapeur | Vérifier alimentation eau et électricité |
| E09 | Surchauffe générateur | Défaut régulation température | Arrêt sécurité, attendre refroidissement |
| E10 | Défaut pompe à vide | Pompe grippée ou défaillante | Vérifier pompe, remplacer si nécessaire |
| E11 | Niveau eau insuffisant | Réservoir vide ou fuite | Remplir réservoir, vérifier étanchéité |
| E12 | Défaut électrovanne | Vanne bloquée ou défectueuse | Nettoyer ou remplacer électrovanne |
| E13 | Défaut communication | Problème carte électronique | Redémarrer système, vérifier connexions |
| E14 | Défaut joint de porte | Joint usé ou mal positionné | Repositionner ou remplacer joint |
| E15 | Défaut moteur porte | Moteur surchargé ou défaillant | Vérifier mécanisme, remplacer moteur |
| E16 | Timeout ouverture | Mécanisme bloqué mécaniquement | Intervention manuelle requise |
| E17 | Défaut filtre à air | Filtre obstrué | Nettoyer ou remplacer filtre |
| E18 | Défaut drainage | Conduit de vidange obstrué | Nettoyer système de drainage |
| E19 | Défaut régulation pression | Problème système de régulation | Calibrer régulateur pression |
| E20 | Défaut safety lock | Système sécurité activé | Reset sécurité après vérifications |
| E21 | Défaut cycle de test | Échec test automatique | Relancer test, vérifier paramètres |
| E22 | Défaut mémoire | Problème sauvegarde données | Reset paramètres usine si nécessaire |
| E23 | Défaut horloge interne | Pile CMOS déchargée | Remplacer pile, réinitialiser horloge |
| E24 | Défaut interface utilisateur | Problème écran ou clavier | Nettoyer interface, remplacer si défaut |
| E25 | Défaut détection charge | Capteur de charge défaillant | Vérifier positionnement charge |
| E26 | Défaut ventilation forcée | Ventilateur bloqué | Nettoyer ventilateur, vérifier rotation |
| E27 | Défaut validation cycle | Paramètres cycle non atteints | Vérifier conformité du cycle |
| E28 | Défaut général système | Erreur système non spécifiée | Redémarrage complet, contact SAV |
Chapitre 4 – Solutions de Dépannage Étape par Étape
4.1 Procédure d’ouverture d’urgence
⚠️ ATTENTION – PROCÉDURE D’URGENCE
Cette procédure ne doit être utilisée qu’en cas d’urgence absolue et uniquement par du personnel qualifié. S’assurer impérativement de l’absence totale de pression et de température élevée.
- Couper l’alimentation électrique générale de l’autoclave
- Attendre minimum 2 heures pour refroidissement complet
- Vérifier manuellement l’absence de pression (manomètre à 0)
- Localiser le système de déverrouillage manuel (généralement sous capot)
- Utiliser la clé de déverrouillage d’urgence fournie par le fabricant
- Tourner dans le sens indiqué sur l’étiquette (généralement sens antihoraire)
- Ouvrir lentement la porte en vérifiant l’absence de résistance
- Documenter l’intervention et programmer maintenance corrective
4.2 Résolution des problèmes courants
4.2.1 Autoclave sous pression résiduelle
Solution :
- Activer manuellement la purge d’air si disponible
- Vérifier le bon fonctionnement des électrovannes de décompression
- Contrôler l’étanchéité du circuit de dépressurisation
- Si persistant : intervention technique requise
4.2.2 Température de chambre élevée
Solution :
- Vérifier le fonctionnement de la ventilation
- S’assurer de la circulation d’air autour de l’autoclave
- Attendre le refroidissement naturel (peut prendre 1-2h)
- Vérifier les sondes de température
4.2.3 Défaillance électronique
Solution :
- Vérifier l’alimentation électrique et les fusibles
- Contrôler les connexions de la carte mère
- Effectuer un reset système si prévu par le fabricant
- Contact service après-vente si problème persiste
Chapitre 5 – Maintenance Préventive
5.1 Programme de maintenance selon les bonnes pratiques
5.1.1 Maintenance quotidienne
- Vérification visuelle de l’état des joints
- Contrôle de propreté de la chambre
- Test du mécanisme d’ouverture/fermeture
- Vérification des niveaux (eau, produits)
5.1.2 Maintenance hebdomadaire
- Nettoyage approfondi de la chambre de stérilisation
- Vérification des filtres à air
- Contrôle des systèmes de drainage
- Test des dispositifs de sécurité
5.1.3 Maintenance mensuelle
- Calibrage des sondes de température et pression
- Lubrification des mécanismes mobiles
- Vérification des joints d’étanchéité
- Test complet des cycles de stérilisation
5.2 Indicateurs de maintenance prédictive
Signes précurseurs de défaillance :
- Augmentation du temps d’ouverture/fermeture
- Bruits anormaux lors des manœuvres
- Irrégularités dans les cycles de température/pression
- Usure visible des joints et mécanismes
- Codes d’erreur sporadiques
Chapitre 6 – Sécurité et Réglementations
6.1 Normes applicables
- ISO 17665-1: Stérilisation des produits de santé – Chaleur humide
- EN 285: Stérilisation – Stérilisateurs à la vapeur d’eau – Gros stérilisateurs
- EN 13060: Petits stérilisateurs à la vapeur d’eau
- Directive 2014/68/UE: Équipements sous pression
6.2 Obligations réglementaires
Contrôles obligatoires
- Mise en service: Contrôle par organisme notifié
- Requalification périodique: Tous les 18 mois minimum
- Inspection annuelle: Par personne compétente
- Formation du personnel: Habilitation obligatoire
6.3 Recommandations INRS
Selon la brochure INRS ED 6452 “Les autoclaves de stérilisation – Prévention des risques” :
- Formation obligatoire du personnel à la conduite d’autoclaves
- Procédures écrites d’utilisation et de maintenance
- Équipements de protection individuelle adaptés
- Signalisation de sécurité appropriée
Annexes Techniques
Annexe A – Coordonnées d’urgence
En cas de problème grave :
- Service maintenance interne : [À compléter selon établissement]
- Service après-vente fabricant : [À compléter selon modèle]
- Organisme de contrôle : [À compléter selon région]
- Numéro d’urgence sécurité : 15 (SAMU) / 18 (Pompiers)
Annexe B – Outillage recommandé
- Clé de déverrouillage d’urgence (fournie par fabricant)
- Multimètre pour contrôles électriques
- Manomètre de contrôle étalonné
- Thermomètre de précision
- Kit de joints de rechange
- Lubrifiants compatibles haute température
Annexe C – Traçabilité des interventions
Registre obligatoire : Toute intervention sur un autoclave doit être consignée dans un registre mentionnant :
- Date et heure de l’intervention
- Nature du problème et codes d’erreur
- Actions correctives entreprises
- Nom et qualification de l’intervenant
- Tests de remise en service effectués
RAPPEL IMPORTANT
Ce guide technique est fourni à titre informatif. En cas de doute ou de problème technique complexe, faire systématiquement appel au service après-vente du fabricant ou à un technicien qualifié. La sécurité des utilisateurs et la conformité réglementaire doivent toujours être prioritaires.
Document établi conformément aux normes ISO 17665, EN 285, EN 13060
Recommandations INRS et SF2S – Version 2024
