LES DIFFÉRENCES ENTRE LES AUTOCLAVES
DE CLASSE B, CLASSE N ET CLASSE S
Guide Complet International
Normes EN 13060 (Europe) | FDA (USA) | JIS (Japon)
Figure 1: Autoclave de Classe B – Le standard d’excellence en stérilisation médicale
INTRODUCTION
La stérilisation médicale représente un pilier fondamental de la sécurité des patients. Selon l’OMS, 10% des patients dans les pays développés et jusqu’à 25% dans les pays en développement contractent une infection nosocomiale. Les autoclaves à vapeur fonctionnent entre 121°C et 134°C sous pression pour éliminer tous les microorganismes.

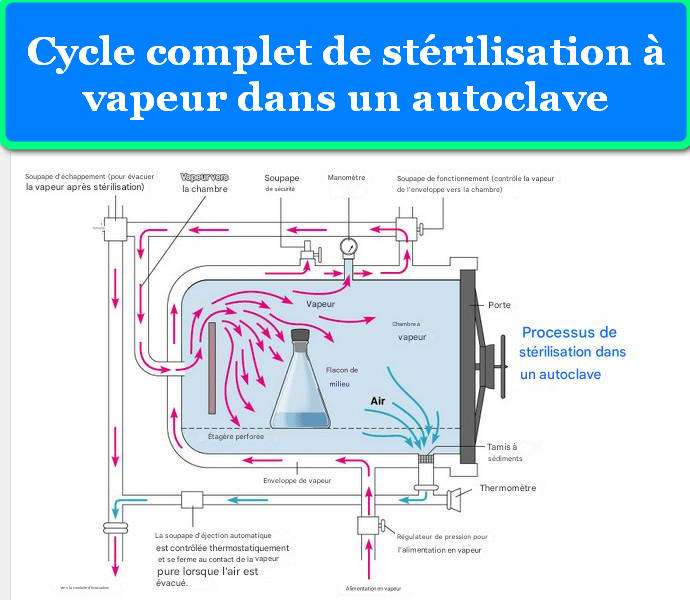

Figure 2: Cycle complet de stérilisation à vapeur dans un autoclave
⚠️ Classification Européenne EN 13060
- Classe B : Vide fractionné – TOUS instruments (emballés, creux, poreux, textiles)
- Classe S : Intermédiaire – Spécifications variables selon fabricant
- Classe N : Déplacement gravitaire – Instruments solides NON emballés uniquement
CHAPITRE I : NORMES INTERNATIONALES
1.1 Norme Européenne EN 13060:2014+A1:2018
Cette norme s’applique aux stérilisateurs < 60 litres.
| CLASSE | SYSTÈME | CAPACITÉ | APPLICATIONS |
|---|---|---|---|
| Classe B | Vide fractionné obligatoire | Tous instruments | Hôpitaux, dentisterie avancée |
| Classe S | Variable (vide partiel) | Certains emballés | Cliniques moyennes |
| Classe N | Gravitaire passif | Solides non emballés | Petits cabinets |
Figure 3: Graphique température-pression durant un cycle de stérilisation complet
1.2 Standards USA (FDA, CDC)
- ISO 17665-1:2006 : Validation des processus de stérilisation
- ANSI/AAMI ST-8:2013 : 121°C/30min (gravité) ou 134°C/4min (pré-vide)
- FDA : Classe II dispositifs, notification 510(k) obligatoire
- SAL minimum : 10⁻⁶ (1 chance sur 1 million)
- CDC : Conservation enregistrements 3 ans
1.3 Normes Japonaises (JIS, PMDA)
- JIS T 7329 : Stérilisateurs à vapeur médicaux
- ISO 13485:2016 : Obligatoire pour hôpitaux
- PMDA : Approbation rigoureuse (équivalent FDA)
- Culture qualité : Excellence extrême (Kaizen)
CHAPITRE II : AUTOCLAVES DE CLASSE N
Figure 4: Autoclave de Classe N – Solution économique pour instruments simples
2.1 Caractéristiques Techniques
- Principe : Déplacement gravitaire (vapeur monte, air descend)
- Température : 121-134°C
- Pression : 1,1-2,1 bars
- Pompe à vide : ❌ Absente
- Temps cycle : 45-60 minutes
- Séchage : ❌ Incomplet (70-80% humidité)
- Capacité : 16-23 litres
- Prix : 1 500 – 4 000€
Figure 5: Modèle de base 16L Classe N avec contrôle numérique
2.2 Applications
- ✅ Petits cabinets dentaires (instruments simples)
- ✅ Cliniques soins primaires
- ✅ Podologie
- ✅ Salons tatouage/piercing
- ❌ INTERDIT : Turbines dentaires, instruments creux, textiles
2.3 Avantages et Inconvénients
✅ AVANTAGES
- 💰 Coût minimal : 1 500-4 000€
- 🔧 Simplicité : Formation 2-4h
- 📐 Compact : 45x35x45 cm
- 🛠️ Maintenance : 200-400€/an
- ⚡ Fiabilité : 8-12 ans durée vie
❌ INCONVÉNIENTS
- 🚫 Polyvalence limitée : Instruments solides NON emballés uniquement
- 💨 Élimination air : 85-90% seulement
- 🦠 Contamination : Risque manipulation post-stérilisation
- 💧 Séchage : Déficient (instruments humides)
- ⏰ Temps : 45-60 min vs 20 min Classe B
2.4 Fabricants
| RÉGION | FABRICANT | MODÈLES | PRIX |
|---|---|---|---|
| 🇪🇺 Europe | MELAG (Allemagne) | Entry-level | 2 800-3 500€ |
| 🇪🇺 Europe | Euronda (Italie) | E7, E9 | 1 800-3 200€ |
| 🇪🇺 Europe | Tuttnauer (Israël) | 1730M, 2340M | 2 500-3 800€ |
| 🇺🇸 USA | Midmark/Ritter | Manuels | 2 800-4 000€ |
| 🇯🇵 Japon | TOMY Digital | ES-215, ES-315 | 3 000-5 000€ |
| 🇯🇵 Japon | Sanyo/PHC | MLS-3020U | 3 500-5 500€ |
CHAPITRE III : AUTOCLAVES DE CLASSE S
3.1 Définition
« S » = Special (Spécial) – Catégorie intermédiaire avec grande variabilité selon fabricants.
- Système vide : Vide partiel optionnel (1-2 cycles)
- Capacité : Certains instruments emballés et poreux
- Temps cycle : 25-40 minutes
- Prix : 4 000 – 8 000€

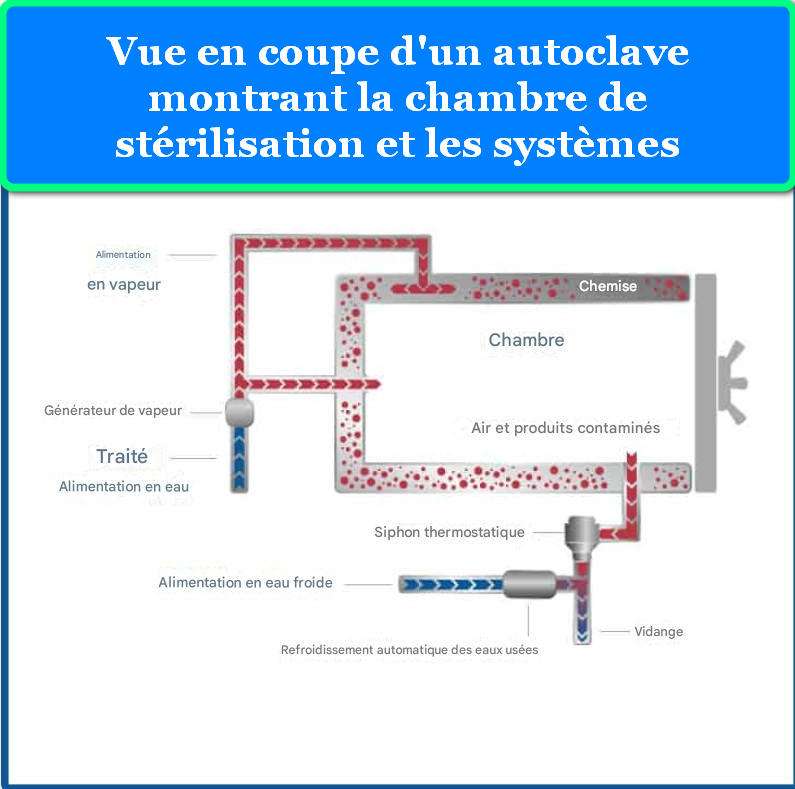

Figure 6: Vue en coupe d’un autoclave montrant la chambre de stérilisation et les systèmes
3.2 Systèmes Techniques
- Injection vapeur (SFPP) : Steam flush pressure pulse
- Vide partiel : -0,4 à -0,6 bar (vs -0,9 bar Classe B)
- Systèmes hybrides : Vide + injection vapeur
3.3 Applications
- Cliniques dentaires moyennes (2-4 fauteuils)
- Cabinets multi-praticiens
- Cliniques vétérinaires
- Laboratoires analyse médicale
3.4 Avantages/Limitations
| AVANTAGES | LIMITATIONS |
|---|---|
| ✅ 30-50% moins cher que Classe B | ⚠️ Variabilité entre modèles |
| ✅ Polyvalence accrue vs Classe N | ⚠️ Pas d’universalité |
| ✅ Efficacité énergétique | ⚠️ Conformité incertaine |
| ✅ Personnalisable | ⚠️ Peut devenir inadéquat |
3.5 Fabricants
- MELAG (Allemagne) : Prime Line – 5 000-7 500€
- W&H (Autriche) : Technologies propriétaires – 6 000-8 000€
- Euronda (Italie) : E-Series Pro – 4 500-7 000€
CHAPITRE IV : AUTOCLAVES DE CLASSE B – L’EXCELLENCE
Figure 7: Autoclave de Classe B avec écran tactile et système de traçabilité
4.1 Caractéristiques Avancées
🔬 VIDE FRACTIONNÉ OBLIGATOIRE
Phase 1 – Conditionnement :
- 3 cycles vide-vapeur minimum
- Pression : -0,85 à -0,95 bar
- Élimination air : 99,9%
- Durée : 5-8 minutes
Phase 2 – Stérilisation :
- 134°C pendant 3-4 minutes (rapide)
- 121°C pendant 15-20 minutes (standard)
- Pression : 2,1 bars
Phase 3 – Séchage actif :
- Extraction humidité sous vide
- Instruments parfaitement secs
- Durée : 8-12 minutes
⏱️ DURÉE TOTALE : 18-20 MINUTES

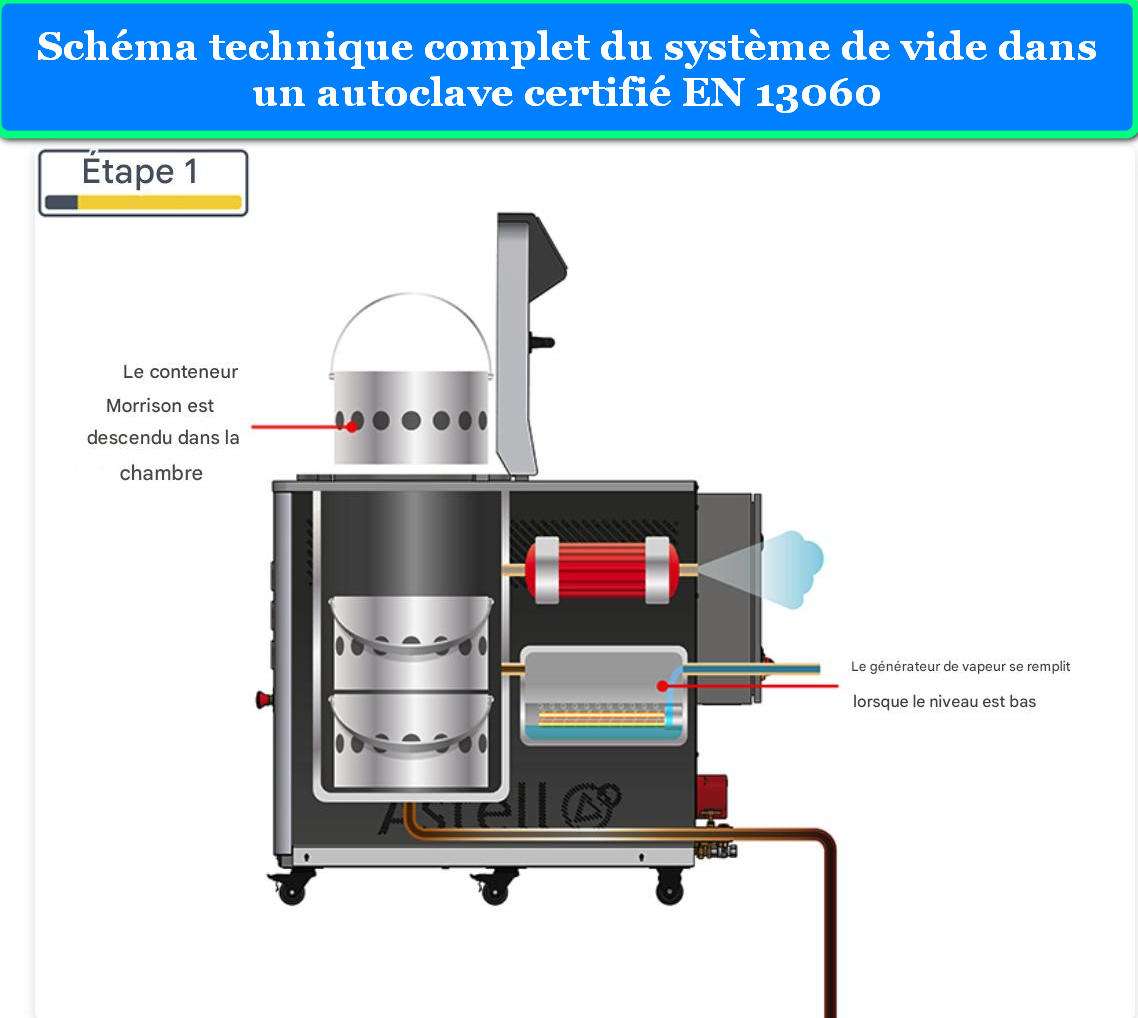

Figure 8: Diagramme technique du système de vide fractionné dans les autoclaves de Classe B
4.2 Polyvalence Universelle
La Classe B stérilise TOUS les types de charges :
- ✅ Instruments solides non emballés
- ✅ Instruments solides emballés (stockage 6 mois)
- ✅ Instruments creux/canaliculés (turbines dentaires)
- ✅ Instruments poreux
- ✅ Charges mixtes
- ✅ Textiles complets
- ✅ Instruments sensibles
Figure 9: Autoclave Classe B moderne avec imprimante intégrée et système de traçabilité
4.3 Technologies Innovantes
- 🌐 Traçabilité IoT : Connexion PC/réseau
- 🤖 IA : Diagnostic automatique, télémaintenance
- ♻️ Économies : -40 à -60% eau, -30 à -50% énergie
- 📱 Interfaces tactiles : Écrans couleur multilingues
- 🔒 Sécurité : Verrouillage automatique

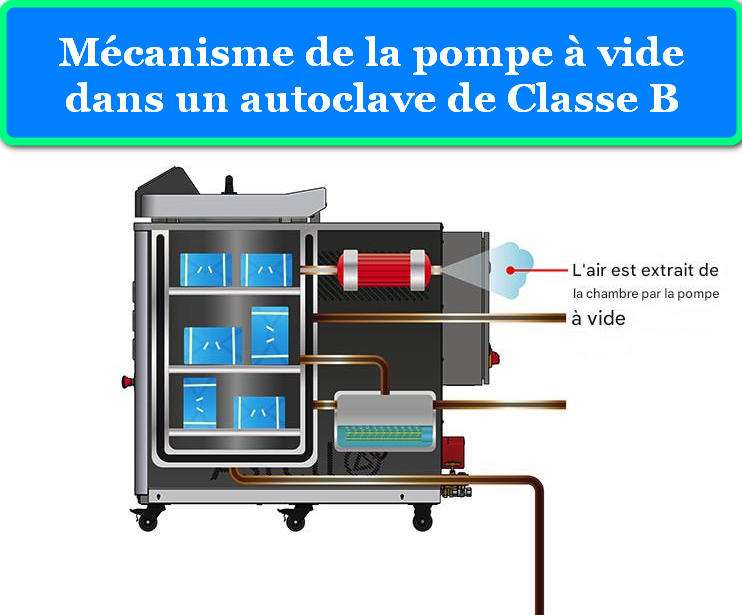

Figure 10: Mécanisme de la pompe à vide dans un autoclave de Classe B
4.4 Fabricants Leaders Mondiaux
🇪🇺 EUROPE
| FABRICANT | MODÈLES PHARES | PRIX |
|---|---|---|
| MELAG (Allemagne) 500 000 unités vendues | Premium-Class Evolution Pro Line (Vacuklav 24B+, 31B+) Prime Line | 15 000-22 000€ 12 000-18 000€ 8 000-12 000€ |
| Tuttnauer (Israël) Leader mondial depuis 1925 | Elara Series (Elara 9, 11) T-Edge Series Azteca Series (75-880L) | 10 000-15 000€ 9 000-14 000€ 25 000-150 000€ |
| Euronda (Italie) Depuis 1975 | E-Series Pro System | 8 500-13 000€ |
| W&H (Autriche) | Autoclaves Lisa | 11 000-16 000€ |
Figure 11: Autoclave médical de qualité supérieure pour applications cliniques
🇺🇸 USA
| FABRICANT | MODÈLES PHARES | PRIX |
|---|---|---|
| Midmark/Ritter (Ohio) 100% fabrication USA 100 000+ M11 vendus | M11 UltraClave (25 000 cycles garantis) M9 UltraClave | 11 000-14 000€ 8 500-11 000€ |
| SciCan (Canada) | STATIM (cycles ultra-rapides 6-9 min) | 9 000-13 000€ |
🇯🇵 JAPON
| FABRICANT | MODÈLES | PRIX |
|---|---|---|
| TOMY Digital Biology Leader depuis 1958 | Series SX (30-200L) Compact Series | 8 000-25 000€ 10 000-15 000€ |
| Morita | Excellence japonaise | 12 000-18 000€ |
Figure 12: Vue panoramique d’une salle de stérilisation hospitalière moderne équipée d’autoclaves de Classe B
4.5 Coût Total et ROI
💰 COÛTS
| TYPE | COÛT |
|---|---|
| Achat initial | 8 000 – 25 000€ |
| Installation | 300-800€ |
| Formation | 200-500€ |
| COÛTS ANNUELS | |
| Électricité | 300-600€ |
| Eau | 100-300€ |
| Maintenance | 400-800€ |
| Indicateurs | 300-600€ |
💡 ÉCONOMIES
- ⚡ Gain temps 40% (20 min vs 60 min)
- 📦 Réduction stock 30-50% (rotation rapide)
- ✅ Pas de recontamination
- 📋 Conformité totale
- ⏳ Durabilité 15-20 ans vs 8-12 ans Classe N
🎯 ROI : 3-5 ANS
Pour un cabinet moyen effectuant 15-20 patients/jour
CHAPITRE V : ANALYSE COMPARATIVE COMPLÈTE

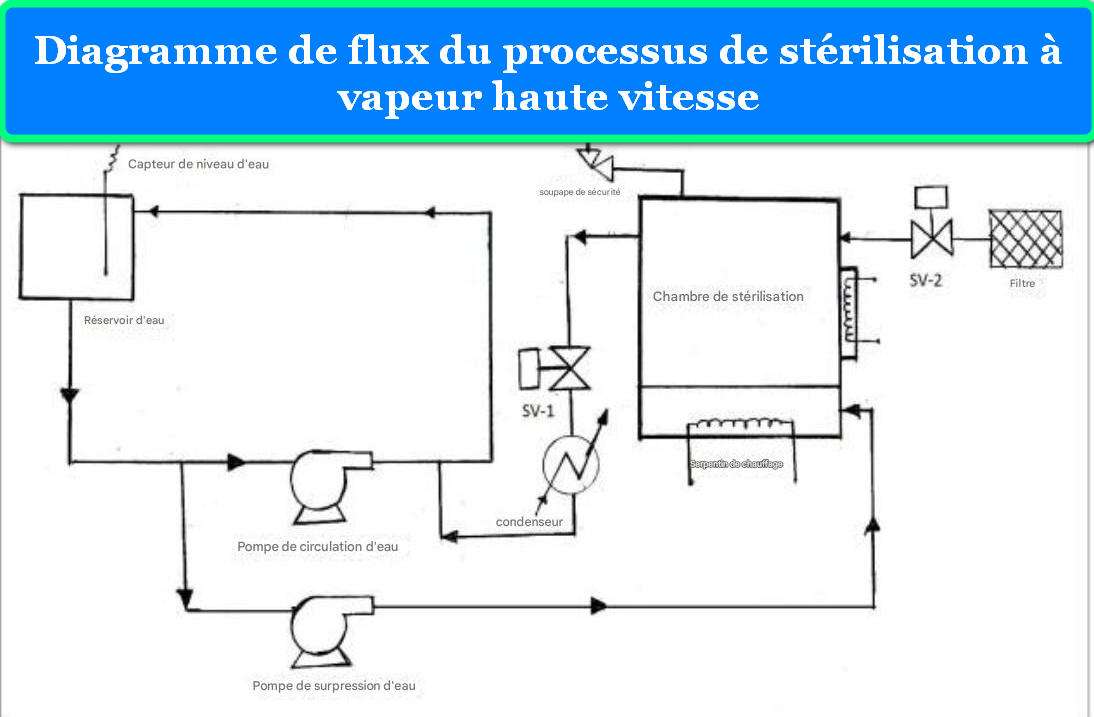

Figure 13: Diagramme de flux du processus de stérilisation à vapeur haute vitesse
Tableau Comparatif Détaillé
| CRITÈRE | CLASSE N | CLASSE S | CLASSE B |
|---|---|---|---|
| Élimination air | Gravitaire passif | Variable (vide partiel) | Vide fractionné actif |
| Pompe à vide | ❌ Non | ⚠️ Optionnelle | ✅ Obligatoire |
| Solides non emballés | ✅ Oui | ✅ Oui | ✅ Oui |
| Solides emballés | ❌ Non | ⚠️ Certains | ✅ Oui |
| Creux/canaliculés | ❌ Non | ⚠️ Certains | ✅ Oui |
| Textiles/poreux | ❌ Non | ⚠️ Limité | ✅ Oui |
| Turbines dentaires | ❌ Non | ❌ Non | ✅ Oui |
| Charges mixtes | ❌ Non | ⚠️ Limité | ✅ Oui |
| Température | 121-134°C | 121-134°C | 121-134°C |
| Pression | 1.1-2.1 bar | 1.1-2.2 bar | 2.0-2.2 bar |
| Temps cycle | 45-60 min | 30-40 min | 20-35 min |
| Séchage | ❌ Absent | ⚠️ Variable | ✅ Complet |
| Traçabilité | Limitée | Variable | ✅ Complète |
| Prix | 1 500-4 000€ | 4 000-8 000€ | 8 000-25 000€ |
| Conformité EN 13060 | ✅ N | ✅ S | ✅ B |
Figure 14: Autoclave de laboratoire Classe B haute performance
Guide de Sélection par Établissement
| TYPE ÉTABLISSEMENT | CLASSE RECOMMANDÉE | JUSTIFICATION |
|---|---|---|
| Petits cabinets (1-2 praticiens) | Classe N | Budget <5 000€, instruments simples |
| Cabinets dentaires modernes | CLASSE B OBLIGATOIRE | Turbines = exigence légale |
| Cliniques multi-spécialités | Classe B | Volume élevé, instruments variés |
| Hôpitaux/centres chirurgicaux | Classe B exclusivement | Instruments complexes, plusieurs unités |
| Laboratoires recherche | Classe B | Validation rigoureuse requise |
Figure 15: Salle de stérilisation moderne dans une clinique avec autoclaves de Classe B
Évolution Marché 2023-2024
Part mondiale (en valeur) :
- Classe B : 65% (40% en unités)
- Classe S : 15% (20% en unités)
- Classe N : 20% (40% en unités)
Par région :
- 🇪🇺 Europe : 75% Classe B en dentisterie
- 🇺🇸 USA : 65% Classe B professionnels
- 🇯🇵 Japon : 70% Classe B nouvelles installations
Tendances 2025-2030
- 🌐 IoT et connectivité : Autoclaves connectés aux systèmes hospitaliers
- 🤖 Intelligence artificielle : Optimisation automatique cycles, maintenance prédictive
- ♻️ Durabilité : -40 à -60% consommation eau/énergie
- 📱 Miniaturisation : Classe B ultra-compacts
- 🔧 Télémaintenance : 5G, diagnostic à distance
CHAPITRE VI : NORMES PAR RÉGION
EN 13060 Europe – Tests Obligatoires
| TEST | FRÉQUENCE | OBJECTIF |
|---|---|---|
| Bowie-Dick | Quotidien | Pénétration vapeur (Classe B) |
| Test vide | Quotidien | Étanchéité système |
| Indicateurs biologiques | Hebdomadaire | Geobacillus stearothermophilus |
| Validation complète | Annuelle | Certification technicien |
Marquage CE obligatoire (directive 93/42/CEE)
FDA/CDC USA
FDA :
- Classe II dispositifs médicaux
- 510(k) notification obligatoire
- SAL minimum : 10⁻⁶
- Documentation 3 ans
CDC :
- 121°C/30 min ou 132-135°C/4 min
- Séchage 20 min minimum
- Conservation enregistrements
OSHA :
- Formation obligatoire
- EPI requis
- Certification personnel
Normes Japonaises
- JIS T 7329 : Stérilisateurs vapeur
- JIS T 7322 : Laveuses-désinfecteuses
- PMDA : Approbation rigoureuse
- ISO 13485:2016 : Certification hôpitaux obligatoire
- Culture : Excellence extrême (Kaizen)
CHAPITRE VII : MAINTENANCE ET BONNES PRATIQUES
Figure 17: Autoclave Classe B série professionnelle pour applications intensives
7.1 Maintenance Préventive
| FRÉQUENCE | TÂCHES | RESPONSABLE |
|---|---|---|
| QUOTIDIENNE | Nettoyage chambre Vérification joints Test vide (Classe B) Vidange réservoir | Opérateur |
| HEBDOMADAIRE | Indicateurs biologiques Nettoyage filtres Vérification eau purifiée | Opérateur |
| MENSUELLE | Filtre pompe vide Test fuite Calibration sondes Lubrification joints | Technicien |
| ANNUELLE | Validation complète Remplacement joints Test sécurité Calibration Mise à jour logicielle | Technicien certifié |
Coûts Maintenance
- Contrat annuel : 600-1 200€
- Pièces de rechange : 200-500€
- Indicateurs biologiques : 300-600€/an
Figure 18: Vue détaillée des composants internes d’un autoclave
7.2 Validation IQ/OQ/PQ
IQ (Installation Qualification)
- Installation correcte vérifiée
- Alimentation électrique/eau conforme
- Fonctions sécurité testées
OQ (Operational Qualification)
- Tests à vide
- Cartographie thermique (12-16 points)
- Validation cycles programmés
PQ (Performance Qualification)
- Tests charges réelles représentatives
- Indicateurs biologiques
- Documentation complète audits
Validation initiale + annuelle obligatoire

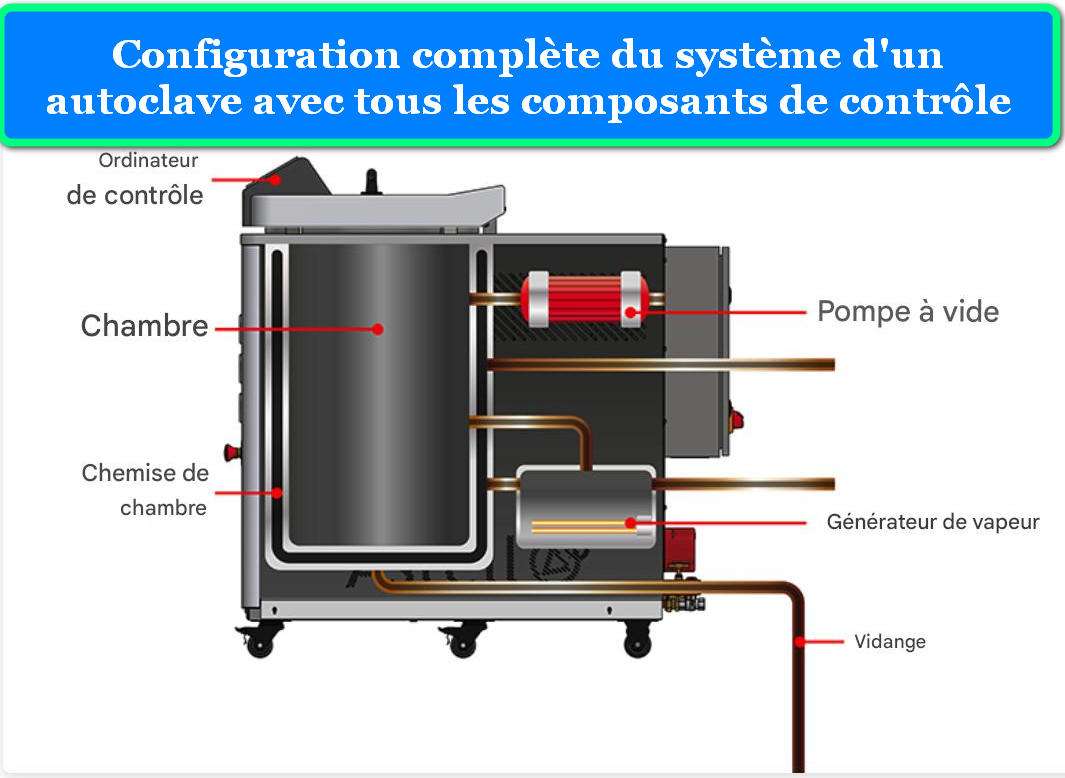

Figure 19: Configuration complète du système d’un autoclave avec tous les composants de contrôle
7.3 Formation Personnel
Formation Initiale (2-3 jours)
- Principes stérilisation vapeur
- Fonctionnement modèle spécifique
- Sélection cycles appropriés
- Chargement optimal instruments
- Documentation et traçabilité
- Procédures urgence
Formation Continue
- Recyclage annuel bonnes pratiques
- Évolutions réglementaires
- Partage cas pratiques
Certifications Professionnelles
- 🇺🇸 USA : CRCST (Certified Registered Central Service Technician)
- 🇪🇺 Europe : Formation EN 17664 (traitement dispositifs réutilisables)
Figure 20: Salle de stérilisation high-tech avec environnement contrôlé et autoclaves de dernière génération
CONCLUSION : GUIDE DE DÉCISION ET PERSPECTIVES
Recommandations Finales
🎯 5 CRITÈRES DE DÉCISION
- Conformité réglementaire : Exigences légales de votre juridiction
- Nature instruments : Turbines, creux, textiles → Classe B obligatoire
- Volume/fréquence : Volume élevé → Classe B (cycles 20 min vs 60 min)
- Perspective long terme : Analyse coût 10-15 ans → Classe B plus économique
- Évolution pratique : Anticipez expansion → Investissez Classe B
Décisions par Catégorie
| CATÉGORIE | RECOMMANDATION |
|---|---|
| Petites structures budget limité | Classe N (avec plan évolution Classe B) |
| Cabinets dentaires | CLASSE B OBLIGATOIRE (conformité légale) |
| Cliniques multi-spécialités | Classe B uniquement (plusieurs unités) |
| Hôpitaux/centres chirurgicaux | Classe B exclusivement |
| Laboratoires recherche | Classe B (validation rigoureuse) |
Figure 21: Autoclave moderne de Classe B avec système de séchage actif et interface digitale
Perspectives d’Avenir 2025-2030
🔮 Innovations Technologiques
- Connectivité IoT : Autoclaves intégrés systèmes hospitaliers cloud
- Intelligence artificielle : Optimisation automatique, maintenance prédictive
- Durabilité environnementale : Réduction 40-60% consommations
- Miniaturisation : Classe B ultra-compacts espaces restreints
- Automatisation : RFID, chargement auto, gestion stocks intelligente
- Télémaintenance 5G : Diagnostic instantané, mises à jour OTA
Figure 22: Vision futuriste de la stérilisation hospitalière avec innovations robotiques et IA
💡 MESSAGE FINAL
La stérilisation = dernière ligne de défense contre infections iatrogènes
Investir dans un autoclave approprié n’est pas simplement une conformité réglementaire, mais un engagement envers l’excellence en matière de sécurité des patients.
Les autoclaves de Classe B, bien qu’investissement initial plus important, offrent :
- ✅ Polyvalence inégalée
- ✅ Efficacité maximale
- ✅ Tranquillité d’esprit
- ✅ Conformité totale
- ✅ ROI optimal (3-5 ans)
⚠️ NE COMPROMETTEZ JAMAIS LA SÉCURITÉ DE VOS PATIENTS ⚠️
Figure 23: Vue panoramique d’une salle d’opération moderne avec atmosphère stérile high-tech
Sources et Références
- Norme EN 13060:2014+A1:2018 – Petits stérilisateurs à vapeur
- ISO 17665-1:2006 – Stérilisation produits santé – Chaleur humide
- ANSI/AAMI ST-8:2013 – Hospital steam sterilizers
- CDC Guidelines for Disinfection and Sterilization (2023)
- FDA Device Regulations – Sterilization Process Controls
- Celitron Medical – Technical documentation
- MELAG Medizintechnik – Product specifications
- Tuttnauer Company – Manufacturing data
- TOMY Digital Biology – Technical catalogs
- Organisation Mondiale de la Santé (OMS) – Statistiques infections nosocomiales
Normes EN 13060 (Europe) | FDA (USA) | JIS (Japon)
Document à usage professionnel – Année 2025
Reproduction autorisée avec mention de la source
