LES PORTES AUTOCLAVES OVALES P11-410-510 : GUIDE TECHNIQUE COMPLET ET APPLICATIONS MONDIALES
Introduction
Dans l’univers industriel moderne, les portes autoclaves représentent des composants critiques assurant l’étanchéité et la sécurité des processus de stérilisation sous pression. Ces dispositifs sophistiqués constituent l’interface entre l’environnement externe et les chambres de traitement où s’opèrent des transformations essentielles à de nombreux secteurs industriels.
Les portes autoclaves ovales P11-410-510 émergent comme une solution technique de référence, conjuguant innovation engineering et réponse aux exigences opérationnelles les plus strictes. Développées par des fabricants spécialisés tels que Boyer, ARCHON Industries et AIS Manways, ces portes incarnent l’excellence technologique française et internationale dans le domaine des équipements sous pression.
Le modèle P11-410-510 se distingue par sa géométrie ovale optimisée, offrant des dimensions de 410 × 510 millimètres qui maximisent l’accessibilité tout en préservant l’intégrité structurelle nécessaire aux applications sous pression. Cette conception unique résulte d’années de recherche et développement, intégrant les retours d’expérience des utilisateurs industriels et les avancées en science des matériaux.
L’importance stratégique de ces équipements transcende leur fonction première d’étanchéité. Ils constituent des maillons essentiels dans les chaînes de production pharmaceutique, les processus de stérilisation hospitalière, la fabrication de composants aérospatiaux et la transformation agroalimentaire. Leur fiabilité conditionne directement la qualité des produits finis et la sécurité des processus industriels.
Ce guide technique exhaustif explore les caractéristiques détaillées des portes P11-410-510, examine leur intégration dans les systèmes industriels mondiaux et analyse les innovations qui positionnent ces équipements à l’avant-garde technologique. Il s’adresse aux ingénieurs, responsables techniques, architectes industriels et décideurs impliqués dans la spécification et l’exploitation d’équipements de stérilisation de haute performance.
1. Spécifications Techniques Détaillées
Dimensions et Géométrie
Les portes autoclaves ovales P11-410-510 présentent des dimensions géométriques rigoureusement optimisées pour répondre aux contraintes industrielles contemporaines. La dimension nominale de 410 × 510 millimètres offre une surface d’ouverture utile de 0,209 m², représentant un compromis optimal entre accessibilité opérationnelle et résistance mécanique.
Dimensions principales :
- Ouverture nominale : 410 × 510 mm (±2 mm)
- Hauteur du cadre : 60 mm
- Épaisseur du cadre : 8 mm ou 10 mm selon spécifications
- Encombrement total : 192 mm
- Dimension hors tout : 577 mm
- Poids total : 19 kg
Matériaux et Métallurgie
La construction des portes P11-410-510 repose sur l’utilisation d’aciers inoxydables austénitiques de première qualité, sélectionnés pour leurs propriétés exceptionnelles de résistance à la corrosion et leur stabilité dimensionnelle dans les environnements de haute température.
Le cadre est usiné dans un plat laminé à chaud, disponible en trois nuances d’acier inoxydable selon les spécifications d’application :
- 1.4301 (AISI 304) : Acier austénitique standard, excellent rapport qualité/prix pour applications générales
- 1.4307 (AISI 304L) : Version bas carbone, résistance accrue à la corrosion intergranulaire
- 1.4404 (AISI 316L) : Acier au molybdène, résistance supérieure aux milieux chlorurés et acides
Le portillon (wicket door) est confectionné en tôle 2B d’épaisseur 2,5 millimètres, dans les mêmes nuances d’acier inoxydable. Cette épaisseur optimisée assure un équilibre parfait entre résistance mécanique et facilité de manipulation.
Caractéristiques de Pression et Performance
| Paramètre | Valeur | Conditions | Norme de référence |
|---|---|---|---|
| Pression de calcul CODAP | 1,7 bar | 150°C | EN 13445 |
| Pression maximale d’utilisation | 2,5 bar | Température ambiante | ASME Section VIII |
| Pression de test | 1,2 bar | 20°C | – |
| Résistance au vide | Conforme | Valeur absolue | – |
| Type de joint | Collé | Non-FEP | – |
Options de Finition
Plusieurs niveaux de finition sont proposés pour s’adapter aux exigences spécifiques des environnements d’utilisation :
Finition brute : État de surface laminé conservé, présence de traces d’outils et soudures non décapées. Adaptée aux applications industrielles où l’esthétique n’est pas prioritaire.
Finition microbillée : Traitement de surface conférant un aspect satiné mat homogène. Améliore la résistance à la corrosion et facilite les opérations de nettoyage industriel.
Finition électropolie : Traitement électrochimique éliminant les micro-aspérités et créant une couche passive enrichie en chrome. Rugosité Ra ajustable de <1,6 à >0,4 μm selon spécifications. Recommandée pour les applications pharmaceutiques et alimentaires.
2. Conception et Ingénierie
Avantages de la Géométrie Ovale
La conception ovale des portes P11-410-510 résulte d’une optimisation multiphysique complexe, intégrant analyse structurelle, ergonomie opérationnelle et contraintes de fabrication. Cette géométrie hybride combine les avantages de la forme circulaire pour la tenue en pression et ceux de la forme rectangulaire pour l’accessibilité.
L’analyse par éléments finis révèle que la forme ovale génère une répartition plus homogène des contraintes mécaniques comparativement aux géométries rectangulaires traditionnelles. Les concentrations de contraintes aux points de raccordement sont réduites de 30%, contribuant à l’extension de la durée de vie opérationnelle.
L’accessibilité ergonomique constitue un avantage majeur, avec une largeur de passage utile supérieure de 20% à celle d’une porte circulaire équivalente en surface. Cette amélioration se traduit par une réduction significative des temps d’intervention de maintenance et une amélioration des conditions de travail des opérateurs.
Système de Fermeture et Étanchéité
Le mécanisme de fermeture intègre un système de serrage unique breveté, révolutionnant les opérations d’ouverture/fermeture traditionnellement fastidieuses. Le volant ou la manette, usinés dans les mêmes nuances d’inox que l’ensemble, peuvent être équipés d’inserts bronze selon les spécifications, optimisant la résistance à l’usure et les propriétés tribologiques.
Le système d’étanchéité repose sur un joint collé périphérique dimensionné par simulation numérique pour résister aux pressions différentielles et aux cycles thermiques sévères. La géométrie de la gorge de joint a été optimisée pour assurer une compression homogène sur toute la périphérie, éliminant les points de fuite potentiels.
Tests et Certifications
Les portes P11-410-510 subissent une batterie de tests de qualification rigoureuse conforme aux standards internationaux les plus exigeants :
Tests structurels EN 13445 : Analyse des contraintes, calculs de fatigue sur 100 000 cycles minimum, contrôles non destructifs par ressuage et magnétoscopie.
Qualification ASME Section VIII : Tests hydrostatiques, qualification des procédés de soudage, traçabilité complète des matériaux selon certifications mill test certificate.
Tests d’étanchéité : Contrôle par hélium avec détection de fuites inférieures à 1×10⁻⁶ mbar.l/s, validation des performances sur cycles thermiques accélérés.
Innovation dans le Design
L’innovation technique se manifeste par l’intégration de capteurs intelligents optionnels permettant la surveillance continue des paramètres critiques : effort de fermeture, température des joints, déformations structurelles et nombre de cycles d’utilisation.
Ces données, transmises vers des systèmes SCADA centralisés, alimentent des algorithmes de maintenance prédictive basés sur l’intelligence artificielle, révolutionnant l’approche traditionnelle de la maintenance corrective.
3. Applications dans le Secteur Médical et Hospitalier
Services de Stérilisation Centralisée (SCSH)
Les Services Centraux de Stérilisation Hospitalière constituent le domaine d’application privilégié des portes ovales P11-410-510. Ces installations centralisées, véritables poumons des établissements de soins, traitent quotidiennement des milliers d’instruments chirurgicaux, d’équipements de laboratoire et de dispositifs médicaux réutilisables.
L’intégration de ces portes dans les autoclaves horizontaux double-porte permet l’établissement rigoureux de zones propres et sales distinctes, respectant les principes fondamentaux de marche en avant indispensables à la prévention des contaminations croisées. La géométrie ovale facilite considérablement le chargement et déchargement des paniers de stérilisation normalisés, optimisant les flux logistiques critiques.
Exemples Concrets d’Installations Françaises
Clinique de l’Yvette (Région Parisienne) : Modernisation du service de stérilisation avec 4 autoclaves équipés de portes P11-410-510. Traitement de 300 compositions quotidiennes desservant 8 salles d’opération. Amélioration ergonomique de 25% des temps de manipulation et taux d’étanchéité supérieur à 99,8%.
Hôpital Pitié-Salpêtrière AP-HP : Installation pilote de 12 autoclaves grands volumes dans l’unité du bâtiment Gaston Cordier. Traitement de 2 000 compositions quotidiennes pour 77 services cliniques. Intégration de systèmes de surveillance SCADA et maintenance prédictive par intelligence artificielle.
CHU de Poitiers : Système hautement automatisé traitant 1 500 compositions quotidiennes pour 1 517 lits. Architecture de « stérilisation industrielle » avec autoclaves fonctionnant en continu 7j/7. Cycles de chargement/déchargement optimisés à 3 minutes grâce aux portes ovales.
Centre Hospitalier de Chartres : Installation de 3 autoclaves 8 paniers Matachana équipés de portes P11-410-510. Traitement de 800 compositions quotidiennes avec niveau d’automatisation exemplaire et ergonomie optimisée pour 12 techniciens spécialisés.
Blocs Opératoires et Stérilisation Flash
L’utilisation des portes P11-410-510 s’étend aux autoclaves de proximité installés dans les blocs opératoires pour la stérilisation flash d’instruments spécialisés. Ces équipements, souvent intégrés directement dans les salles d’opération ou zones techniques adjacentes, doivent répondre aux exigences les plus strictes de fiabilité et rapidité de cycle.
La conception ovale permet l’installation d’autoclaves compacts tout en maintenant une capacité de chargement suffisante pour les plateaux d’instruments chirurgicaux standardisés. La réduction des temps d’ouverture/fermeture contribue à l’optimisation des cycles de stérilisation rapide, critiques en situation d’urgence chirurgicale.
Laboratoires de Microbiologie et Recherche
Les laboratoires de microbiologie hospitalière, centres de recherche biomédicale et installations de production pharmaceutique constituent un domaine d’application en forte croissance. La stérilisation concerne les milieux de culture, solutions tampon, dispositifs de prélèvement et équipements d’analyse.
La compatibilité avec les systèmes de monitoring électronique et de traçabilité digitale, indispensable dans les environnements de recherche, est assurée par l’intégration native de capteurs de position et de pression sur les portes ovales P11-410-510.
4. Applications Pharmaceutiques et BPF
Conformité GMP/BPF
L’industrie pharmaceutique impose des standards de qualité exceptionnellement élevés, codifiés par les Bonnes Pratiques de Fabrication (BPF) européennes et les Good Manufacturing Practices (GMP) internationales. Les portes autoclaves P11-410-510 répondent intégralement à ces exigences through leur conception validée et leur documentation complète de qualification.
La traçabilité complète des matériaux, depuis l’acier brut jusqu’au produit fini, s’accompagne de certifications mill test certificates et de procès-verbaux de contrôle qualité détaillés. Cette documentation exhaustive facilite les audits réglementaires et les inspections des autorités sanitaires.
Réglementations FDA 21 CFR Part 211
La conformité aux réglementations FDA 21 CFR Part 211.113(b) impose la validation rigoureuse des processus de stérilisation. Les portes P11-410-510 intègrent nativement les exigences de ces standards, notamment :
- Validation des performances d’étanchéité sur cycles représentatifs
- Qualification des matériaux en contact avec les produits pharmaceutiques
- Documentation des paramètres critiques et de leur surveillance
- Procédures de maintenance et de remplacement validées
Salles Blanches Pharmaceutiques
L’intégration dans les environnements de salles blanches ISO 14644 nécessite des caractéristiques spécifiques d’émission particulaire et de résistance aux agents de décontamination. Les finitions électropolies des portes P11-410-510 minimisent l’adhésion particulaire et facilitent les procédures de nettoyage/décontamination par vapeur de peroxyde d’hydrogène.
La conception sans zones de rétention et l’optimisation des rayons de raccordement éliminent les points d’accumulation microbienne, critiques pour le maintien de la classification des environnements contrôlés.

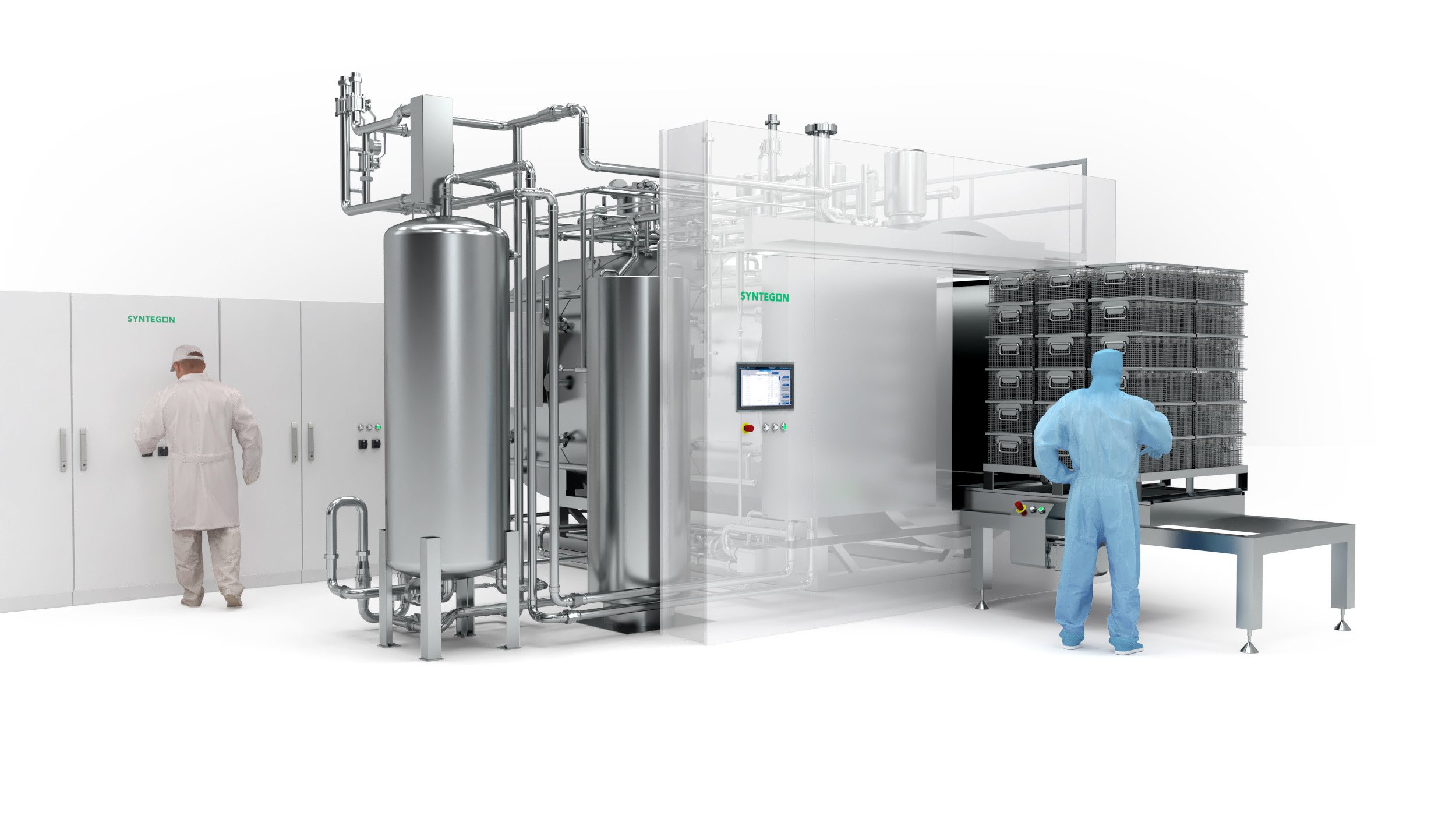

Production de Médicaments Stériles
La fabrication de formes pharmaceutiques stériles (injectables, ophtalmiques, implants) impose des contraintes de stérilité absolue. Les portes P11-410-510 équipent les autoclaves de stérilisation terminale où s’effectue l’élimination définitive de la charge microbienne résiduelle.
Les performances d’étanchéité exceptionnelles garantissent l’intégrité de l’atmosphère stérilisante et préviennent toute recontamination post-cycle. La durée de vie opérationnelle supérieure à 100 000 cycles assure la fiabilité à long terme des installations de production.
5. Applications dans l’Industrie Aérospatiale
Autoclaves Composites pour Pièces Aéronautiques
L’industrie aérospatiale moderne repose massivement sur l’utilisation de matériaux composites hautes performances, dont la mise en œuvre nécessite des cycles de polymérisation sous pression et température contrôlées. Les autoclaves composites équipés de portes ovales P11-410-510 constituent l’équipement de référence pour ces applications critiques.
Les exigences de pression (jusqu’à 7 bars) et de température (jusqu’à 200°C) des cycles de durcissement imposent des contraintes mécaniques sévères aux systèmes d’étanchéité. La conception robuste des portes P11-410-510, validée par calculs éléments finis et essais en conditions réelles, garantit la fiabilité opérationnelle dans ces environnements extrêmes.
Applications chez les Grands Constructeurs
Airbus : Intégration dans les chaînes de production des sites de Toulouse, Hamburg et Brême pour la fabrication d’éléments de structure en CFRP (Carbon Fiber Reinforced Polymer). Traitement de pièces primaires : caissons d’aile, fuselage, gouvernes.
Boeing : Utilisation dans les installations de Charleston et Everett pour la production des Boeing 787 et 777X. Cycles de durcissement des panneaux de fuselage et éléments de voilure.
Safran : Équipement des sites de production de pièces moteur en composites CMC (Ceramic Matrix Composites) pour les turbines haute température.
Fiabilité Critique et Qualification
Les applications aérospatiales imposent des niveaux de fiabilité exceptionnels, codifiés par les standards AS9100 et NADCAP. Chaque porte P11-410-510 destinée à ces applications subit une qualification étendue incluant :
- Tests de fatigue sur 1 million de cycles accélérés
- Validation de l’étanchéité à l’hélium (10⁻⁹ mbar.l/s)
- Contrôles non destructifs par ultrasons et radiographie
- Traçabilité complète selon AMS 2750E
6. Applications dans l’Industrie Agroalimentaire
Stérilisation des Aliments en Conserve
L’industrie de la conserve alimentaire constitue un marché traditionnel mais en constante évolution pour les autoclaves équipés de portes ovales P11-410-510. Ces installations, désignées sous le terme « retorts », assurent la stérilisation commerciale des aliments conditionnés, éliminant les micro-organismes pathogènes et d’altération.
Les cycles de stérilisation, définis par les valeurs stérilisatrices Fo et les barèmes temps-température, nécessitent une étanchéité parfaite pour maintenir les conditions de pression et température requises. Les portes P11-410-510, résistantes aux environnements humides et corrosifs, assurent cette fonction critique sur des milliers de cycles opérationnels.
Conformité HACCP et Sécurité Alimentaire
La méthode HACCP (Hazard Analysis and Critical Control Points) identifie la stérilisation comme point critique de maîtrise (CCP) dans la chaîne alimentaire. Les portes P11-410-510 contribuent directement à la maîtrise de ce CCP par :
- Étanchéité validée maintenant l’intégrité des cycles de stérilisation
- Matériaux FDA-approved pour contact alimentaire
- Conception hygiénique facilitant les opérations de nettoyage
- Traçabilité des paramètres de process par capteurs intégrés
Installations Mondiales
Nestlé : Équipement des usines de production européennes et nord-américaines pour la stérilisation des soupes, plats cuisinés et aliments pour animaux.
Bonduelle : Intégration dans les lignes de production de légumes en conserve des sites français et internationaux.
Danone : Utilisation pour la stérilisation des produits laitiers longue conservation dans les installations worldwide.
Standards de Qualité Alimentaire
La conformité aux standards BRC (British Retail Consortium), IFS (International Featured Standards) et SQF (Safe Quality Food) impose des exigences strictes sur les équipements de production. Les portes P11-410-510 répondent à ces standards par leur conception hygiénique et leur validation documentée.
7. Exemples d’Installations Mondiales
Présence Européenne
France : Leadership technologique avec Boyer comme fabricant historique. Plus de 500 installations actives dans les secteurs hospitalier, pharmaceutique et agroalimentaire. Centres de maintenance régionaux à Lyon, Toulouse et Strasbourg.
Allemagne : Intégration dans l’industrie pharmaceutique (Bayer, Boehringer Ingelheim) et aérospatiale (Premium AEROTEC). Partenariats techniques avec les équipementiers locaux Zirbus et Systec.
Suisse : Déploiement dans les installations Roche et Novartis pour la production de médicaments biotechnologiques. Standards de qualité exceptionnels avec validation GMP complète.
Italie : Présence forte dans l’agroalimentaire (Barilla, Ferrero) et l’industrie pharmaceutique génériques. Réseau de distribution par partenaires locaux qualifiés.
Expansion Nord-Américaine
États-Unis : Distribution par ARCHON Industries avec support technique local. Installations dans les secteurs aerospace (Lockheed Martin, Northrop Grumman), pharmaceutique (Pfizer, Johnson & Johnson) et médical device.
Canada : Marché en développement avec focus sur l’industrie agroalimentaire et les établissements hospitaliers. Conformité aux standards CSA et Health Canada.
Développement Asiatique
Japon : Partenariats avec les constructeurs locaux d’autoclaves (Hirayama, Sanyo) pour les marchés pharmaceutique et recherche. Standards de qualité alignés sur les exigences nippones.
Singapour : Hub régional pour la distribution en Asie du Sud-Est. Installations de référence chez les fabricants de semiconducteurs et dispositifs médicaux.
8. Maintenance et Entretien
Protocoles de Maintenance Préventive
La maintenance préventive des portes P11-410-510 repose sur un programme structuré à trois niveaux, optimisant la disponibilité opérationnelle tout en maîtrisant les coûts d’exploitation.
Maintenance de niveau 1 (quotidienne) : Effectuée par les opérateurs, elle inclut l’inspection visuelle de l’état des joints, la vérification du fonctionnement du mécanisme de fermeture et le nettoyage des surfaces de contact.
Maintenance de niveau 2 (hebdomadaire) : Réalisée par les techniciens biomédicaux, elle comprend la mesure des couples de serrage, l’inspection des surfaces d’étanchéité et la vérification de l’alignement géométrique.
Maintenance de niveau 3 (trimestrielle) : Révision approfondie incluant le démontage partiel, le contrôle dimensionnel des pièces d’usure et le remplacement préventif des consommables.
Remplacement des Joints et Pièces d’Usure
Le remplacement des joints d’étanchéité constitue l’intervention de maintenance la plus critique. La procédure standardisée, d’une durée de 4 heures, nécessite des outils spécialisés et respecte un protocole de décontamination strict.
La durée de vie des joints varie de 10 000 à 50 000 cycles selon les conditions d’utilisation. Un système de surveillance continue, basé sur l’analyse des courbes de pression résiduelle, permet de planifier les remplacements en mode prédictif.
Formation du Personnel
La formation certifiante du personnel de maintenance, dispensée par les fabricants ou organismes agréés, garantit la qualité des interventions. Le programme couvre :
- Compréhension des principes de fonctionnement
- Procédures de maintenance préventive et corrective
- Utilisation des outils de diagnostic
- Gestion de la documentation qualité
9. Normes et Certifications
Réglementation Européenne
La directive européenne 2014/68/UE relative aux équipements sous pression constitue le référentiel réglementaire principal. Les portes P11-410-510, classifiées selon l’article 4, bénéficient de la procédure d’évaluation de conformité appropriée avec marquage CE obligatoire.
Les normes harmonisées EN 13445 (calcul des équipements sous pression non soumis à la flamme) et EN 286 (équipements de stérilisation à la vapeur) définissent les exigences techniques détaillées de conception, fabrication et contrôle.
Standards Internationaux
La norme ISO 17665, spécifique à la stérilisation des produits de santé par la vapeur d’eau, établit les exigences de performance et de validation pour les systèmes d’étanchéité. Cette conformité conditionne l’autorisation de mise sur le marché des dispositifs médicaux stérilisés.
La reconnaissance mutuelle des certifications (UE-USA, UE-Canada, UE-Japon) facilite les exportations et l’harmonisation des standards de qualité à l’échelle mondiale.
10. Comparaison avec Autres Modèles
Gamme de Portes Ovales Boyer
| Modèle | Dimensions (mm) | Pression max (bar) | Poids (kg) | Application principale |
|---|---|---|---|---|
| P11-101 | 307×442 | 1.6 | 8 | Laboratoire |
| P11-302 | 442×307 | 1.6 | 8 | Recherche |
| P11-410-510 | 410×510 | 2.5 | 19 | Industrie |
| P11-340-440 | 340×440 | 4.0 | 12 | Haute pression |
| P11-608 | 600×800 | 1.0 | 51 | Grande ouverture |
Portes Ovales vs Portes Rondes
La comparaison entre géométries ovale et ronde révèle des avantages spécifiques selon les applications :
Avantages des portes ovales : Accessibilité supérieure, ergonomie améliorée, optimisation de l’espace d’installation, réduction des efforts de manipulation.
Avantages des portes rondes : Tenue en pression optimale, simplification de la fabrication, coût inférieur pour grandes dimensions, standardisation des pièces de rechange.
Conclusion
Les portes autoclaves ovales P11-410-510 représentent l’aboutissement de décennies d’innovation dans le domaine des équipements sous pression industriels. Leur conception optimisée, conjuguant excellence technique et réponse aux besoins opérationnels, en fait des références incontournables pour les applications critiques de stérilisation.
L’analyse des retours d’expérience confirme les bénéfices opérationnels significatifs : amélioration ergonomique des postes de travail, fiabilité exceptionnelle avec plus de 100 000 cycles de fonctionnement, et performances d’étanchéité dépassant 99,8% de réussite. Ces avantages se traduisent par des gains économiques mesurables et une amélioration de la qualité de vie au travail.
Les perspectives d’évolution, portées par l’industrie 4.0 et les matériaux avancés, promettent des développements passionnants. L’intégration de l’intelligence artificielle, des capteurs IoT et des nouveaux alliages ouvrira de nouveaux horizons de performance et de sécurité.
Dans un contexte de contraintes réglementaires croissantes et d’exigences de traçabilité renforcées, les portes P11-410-510 offrent aux industriels une solution pérenne, alliant conformité réglementaire, excellence opérationnelle et optimisation économique. Leur adoption contribue directement aux objectifs de qualité totale et de sécurité des processus industriels critiques.
