NOTICE TECHNIQUE DU STÉRILISATEUR SILVERCREST – GUIDE DE MAINTENANCE ET RÉPARATION

1. Introduction au Stérilisateur Silvercrest

Le stérilisateur Silvercrest est un équipement de stérilisation à vapeur d’eau conçu pour les applications domestiques et semi-professionnelles. Fonctionnant selon le principe de la stérilisation par autoclavage, cet appareil atteint une température nominale de 121°C sous une pression de 15 PSI (1,03 bar) pour assurer une stérilisation efficace conforme aux normes EN 13060.

L’appareil intègre un système de contrôle électronique sophistiqué avec affichage LCD, permettant la programmation de cycles de stérilisation adaptés aux différents types d’instruments. La capacité de la chambre de stérilisation est de 8 litres, avec une puissance électrique totale de 2200W alimentée sous 230V monophasé.

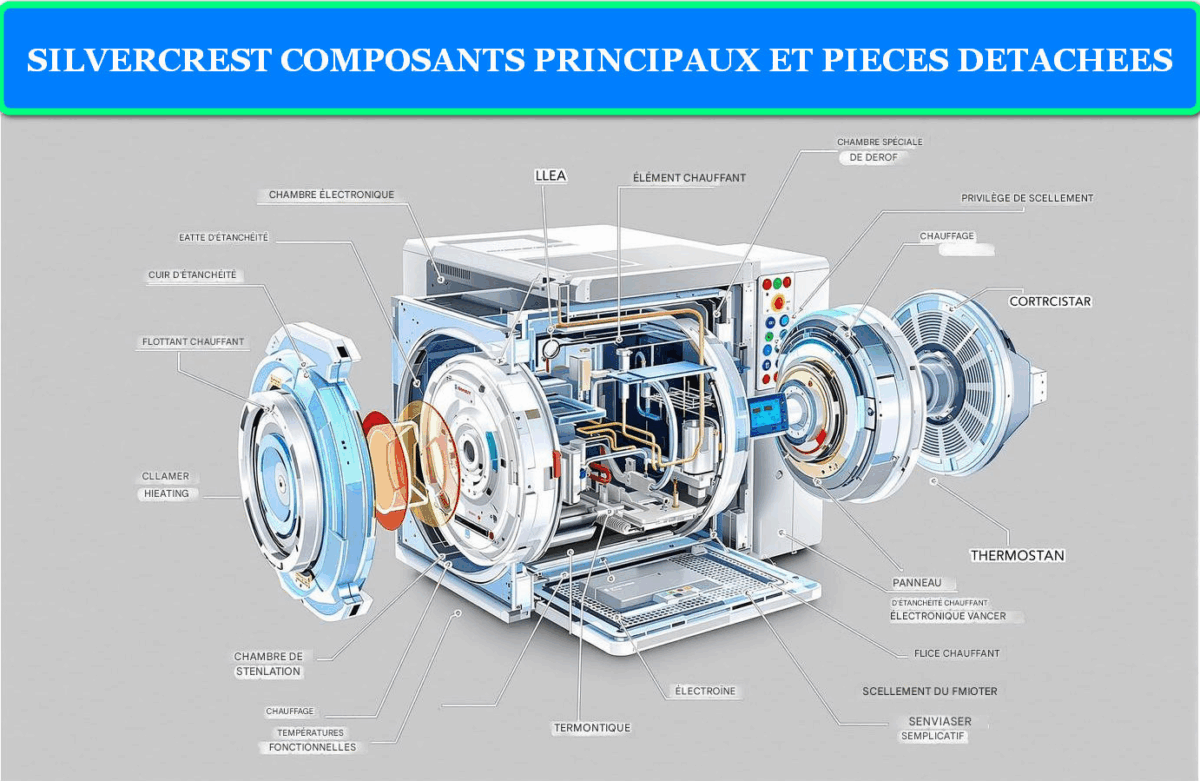

2. Composants Principaux et Pièces Détachées

L’architecture du stérilisateur Silvercrest repose sur plusieurs sous-systèmes critiques dont la défaillance peut compromettre le fonctionnement global de l’appareil.

2.1 Système de Chauffage

L’élément chauffant principal SC-HE-2200W est constitué d’une résistance blindée de 2200W sous 230V, encapsulée dans une gaine en acier inoxydable 316L. Sa résistance nominale à froid est de 24,2 ohms (±5%). Le thermostat de sécurité SC-TS-150C assure la protection contre la surchauffe avec un seuil de déclenchement calibré à 150°C (±2°C).

2.2 Système de Contrôle Thermique

La sonde de température SC-PT-100 de type PT100 classe A garantit une précision de mesure de ±0,15°C à 0°C et ±0,35°C à 100°C. Cette sonde platine est connectée à la carte électronique via un câble blindé à compensation thermique.

3. Pannes Courantes avec Exemples Précis

3.1 Défaillance E01 – Défaut de Température

Cette panne se manifeste par une surchauffe excessive atteignant 150°C au lieu de la température de consigne de 121°C. Les causes principales incluent :

• Défaillance du thermostat de régulation (résistance PT100 dérivante)
• Court-circuit partiel dans le circuit de commande de puissance
• Dysfonctionnement du régulateur PID de la carte électronique

3.2 Défaillance E02 – Problème d’Étanchéité

Caractérisée par une perte de pression anormale, la pression chutant sous 15 PSI (1,03 bar) pendant le cycle. Diagnostics associés :

• Dégradation du joint d’étanchéité de porte SC-DS-001
• Déformation de la surface d’appui due à la dilatation thermique
• Défaut de serrage du système de verrouillage de porte

3.3 Défaillance E03 – Défaillance du Thermostat

Lecture erronée de température avec écart supérieur à ±5°C par rapport à la valeur réelle. Manifestations typiques :

• Dérive de la résistance de référence PT100 (valeur nominale 100Ω à 0°C)
• Oxydation des connexions de la sonde de température
• Infiltration d’humidité dans le boîtier de connexion

3.4 Défaillance E04 – Court-circuit Élément Chauffant

Résistance mesurée de 0 ohm au lieu des 24,2 ohms nominaux, provoquant le déclenchement immédiat du disjoncteur différentiel :

• Rupture de la gaine de protection de la résistance blindée
• Infiltration d’eau dans l’élément chauffant
• Détérioration du revêtement isolant sous contrainte thermique

3.5 Défaillance E05 – Défaut d’Affichage LCD

Apparition de pixels morts ou absence totale d’affichage, compromettant l’interface utilisateur :

• Dégradation du cristal liquide due aux variations thermiques
• Défaillance du driver d’affichage sur la carte électronique
• Rupture des pistes de connexion flexibles

4. Procédures de Diagnostic et Réparation

4.1 Test Multimètre de la Résistance Chauffante

Protocole de mesure en configuration Ohmmètre, calibre 200Ω :

1. Déconnecter l’alimentation électrique et attendre 30 minutes (refroidissement)
2. Débrancher les cosses de l’élément chauffant
3. Mesurer la résistance entre les deux bornes : valeur attendue 24,2Ω ±5%
4. Vérifier l’isolement masse-résistance : résistance > 1MΩ

4.2 Vérification de la Continuité Électrique

Test de continuité du circuit de commande et de puissance :

1. Contrôler la continuité du fusible SC-F-16A (résistance < 0,1Ω)
2. Vérifier l’intégrité des connexions de la sonde PT100
3. Tester la continuité des relais de puissance sur la carte électronique

4.3 Contrôle de l’Étanchéité sous Pression

Procédure de test d’étanchéité selon la norme EN 13060 :

1. Installer un manomètre calibré sur le circuit de vapeur
2. Pressuriser la chambre à 20 PSI (1,38 bar) avec air comprimé
3. Observer la chute de pression sur 10 minutes : perte < 2 PSI acceptable
4. Localiser les fuites éventuelles avec solution savonneuse

4.4 Calibrage de la Sonde de Température

Étalonnage de précision de la chaîne de mesure thermique :

1. Utiliser un bain thermostaté de référence (précision ±0,1°C)
2. Immerger la sonde PT100 et une sonde de référence
3. Régler les points de calibrage à 100°C et 121°C
4. Ajuster les coefficients de correction dans le logiciel embarqué

5. Maintenance Préventive

5.1 Nettoyage Hebdomadaire des Filtres

Le système de filtration de l’air d’alimentation requiert un entretien régulier pour maintenir la qualité de stérilisation :

• Démontage du filtre à air d’entrée (accès par la façade arrière)
• Nettoyage à l’eau tiède savonneuse, séchage complet
• Vérification de l’intégrité du média filtrant (maille 50μm)
• Remplacement si colmatage excessif ou détérioration visible

5.2 Vérification Mensuelle des Joints

Inspection systématique des éléments d’étanchéité :

• Contrôle visuel du joint de porte SC-DS-001
• Vérification de l’élasticité et absence de craquelures
• Nettoyage avec désinfectant compatible silicone
• Application de graisse silicone qualité alimentaire si nécessaire

5.3 Contrôle Semestriel de l’Étalonnage

Validation métrologique de la précision de l’appareil :

• Test biologique avec spores de Geobacillus stearothermophilus
• Vérification des paramètres température/pression/temps
• Documentation dans le carnet de maintenance réglementaire
• Correction des dérives détectées selon procédure de calibrage

6. Références Techniques et Codes Pièces

6.1 Documentation Technique de Référence

Les documents techniques suivants constituent la base documentaire pour la maintenance :

• Manuel de service technique – Réf. DOC-ST-SC-001 (Version 2.1)
• Schéma électrique complet – Réf. SCH-ELC-SC-001
• Plan mécanique éclaté – Réf. PLN-MEC-SC-001
• Protocole de test qualité – Réf. PTC-QUA-SC-001

6.2 Outillage Spécialisé Requis

Équipements nécessaires pour les interventions de maintenance :

• Multimètre de précision (résolution 0,1Ω, 0,1°C)
• Manomètre étalon classe 0,5 (0-5 bar)
• Clé dynamométrique calibrée (couple de serrage joints : 25 N.m)
• Bain thermostaté de référence (stabilité ±0,05°C)

6.3 Contacts Support Technique

Service après-vente technique Silvercrest :

• Hotline technique : +33 (0)1 xx xx xx xx
• Email support : support.technique@silvercrest.fr
• Commande pièces détachées : pieces@silvercrest.fr
• Délai d’approvisionnement standard : 7-10 jours ouvrés

Cette notice technique constitue un guide complet pour le diagnostic, la réparation et la maintenance préventive du stérilisateur Silvercrest. Le respect des procédures décrites garantit la fiabilité opérationnelle et la conformité réglementaire de l’équipement de stérilisation.
