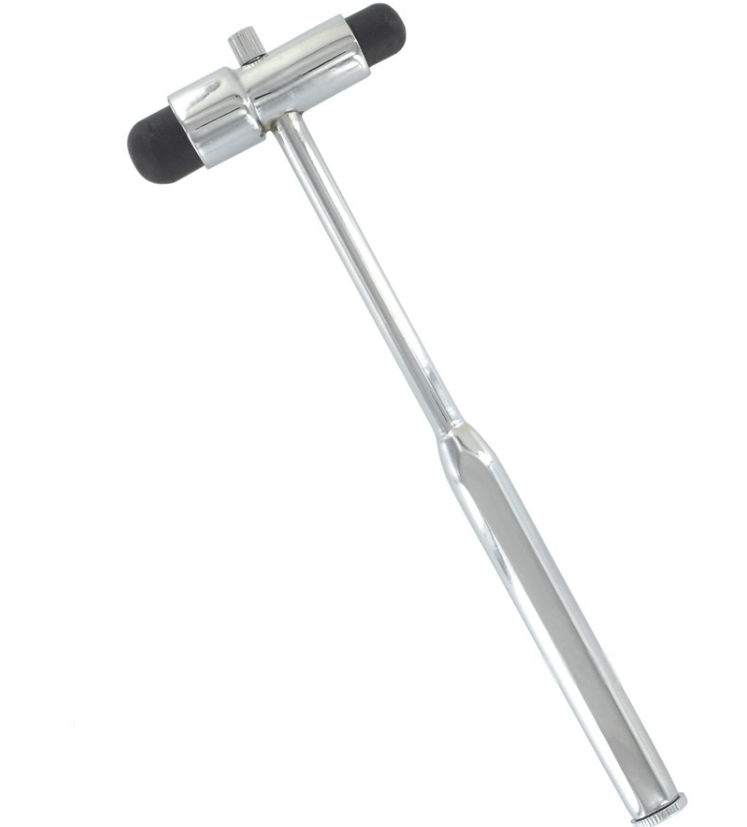

MARTEAU BUCK POUR RÉFLEXES AVEC AIGUILLE ET PINCEAU, RÉFÉRENCE 305

Conçu comme un instrument de diagnostic indispensable, ce marteau est une adaptation polyvalente du marteau à réflexes classique, intégrant des outils additionnels pour une évaluation neurologique complète. Sa tête en caoutchouc de forme triangulaire est optimisée pour la précision de la percussion, tandis que le manche métallique abrite une aiguille et un pinceau rétractables, permettant des tests de sensibilité variés. Ce marteau se positionne comme un outil de première ligne pour les neurologues, les pédiatres et les cliniciens en soins primaires, offrant une approche non-invasive et complète de l’examen clinique. Ce document sert de référence technique pour les professionnels de santé, les équipes de maintenance et les responsables des achats, garantissant une utilisation et un entretien conformes aux normes d’excellence les plus élevées de la pratique clinique.

Glossaire des Termes Techniques

• Marteau à réflexes : Instrument de diagnostic neurologique utilisé pour éliciter les réflexes tendineux profonds.
• Réflexes tendineux profonds (RTP) : Réflexes musculaires involontaires provoqués par la percussion d’un tendon. Leur évaluation permet de tester l’intégrité des voies nerveuses motrices.
• Réflexe cutané : Réflexe provoqué par la stimulation de la peau. Le plus connu est le réflexe cutané plantaire, qui évalue le réflexe de Babinski.
• Percussion : L’acte de frapper une partie du corps, en général un tendon ou une surface osseuse, avec un marteau pour éliciter une réponse neurologique.
• Dermatome : Zone de la peau innervée par une seule racine nerveuse spinale. Les tests de sensibilité sont souvent effectués par dermatome.
• Biocompatibilité : La capacité d’un matériau à interagir avec le corps humain sans provoquer de réaction indésirable, toxique ou allergique.
• Nettoyage manuel : Processus de nettoyage d’un instrument à l’aide de brosses, de détergents et d’eau, sans l’utilisation d’une machine automatisée.
• Décontamination : Processus de réduction de la charge microbienne sur un instrument avant sa prochaine utilisation ou son recyclage, souvent par nettoyage et désinfection.

Section 1 : Contexte Historique et Positionnement Clinique

L’examen neurologique est un pilier de la médecine clinique, et le marteau à réflexes est son instrument le plus emblématique. Le marteau Buck, en particulier, a été développé pour combiner en un seul outil les fonctions essentielles de l’examen neurologique standard : la percussion des réflexes, la stimulation cutanée (avec l’aiguille) et l’évaluation tactile (avec le pinceau). Cette conception multifonctionnelle a permis de simplifier la trousse d’instruments du clinicien tout en maintenant un haut niveau de précision et de polyvalence.

Le Marteau Buck se positionne comme un outil de diagnostic de première ligne, indispensable pour une évaluation rapide de l’intégrité neurologique dans une variété de contextes cliniques. Son utilisation ne se limite pas à la neurologie. Il est couramment utilisé en :

• Médecine générale : Pour les examens physiques de routine.
• Pédiatrie : Pour les bilans de développement neurologique.
• Médecine d’urgence : Pour une évaluation rapide des réflexes suite à un traumatisme.
• Gérontologie : Pour le suivi des pathologies neurologiques liées à l’âge.

Son design ergonomique et ses trois fonctionnalités intégrées en font un instrument polyvalent, non invasif et essentiel pour un diagnostic précis et rapide.

Section 2 : Spécifications Techniques Fondamentales

Section 3 : Analyse Approfondie des Matériaux et de leur Traitement

La fonctionnalité et la durabilité du marteau Buck découlent du choix et du traitement de ses matériaux composites.

• Matériau : Acier Inoxydable (Manche)
  • Composition : Généralement un acier inoxydable de type 304, un alliage de fer, de chrome et de nickel.
  • Rôle : Il est choisi pour sa robustesse, sa résistance à la corrosion due aux fluides corporels et aux désinfectants, et sa surface lisse qui facilite la décontamination. Ce matériau garantit l’intégrité structurelle de l’instrument sur le long terme.
  • Traitement : La surface de l’acier est polie pour une finition miroir qui minimise l’adhérence des contaminants et permet une inspection visuelle rapide.
• Matériau : Caoutchouc de Silicone (Tête)
  • Composition : Polymère de silicone de qualité médicale, reconnu pour sa biocompatibilité et sa résistance aux produits chimiques.
  • Rôle : La tête triangulaire est conçue pour sa capacité à absorber et à redistribuer l’énergie de la percussion. Sa forme permet de cibler des tendons précis avec une force reproductible et non-traumatisante. Le silicone est un matériau idéal pour cet usage en raison de sa résilience et de sa capacité à résister à l’usure sans se craqueler.
• Matériaux : Pinceau et Aiguille
  • Pinceau : Généralement en fibres synthétiques comme le nylon. Ce matériau est choisi pour sa douceur, ce qui rend le test tactile confortable pour le patient, et sa résistance aux cycles de décontamination.
  • Aiguille : En acier inoxydable, elle est conçue pour un test de sensibilité pointu, mais sa pointe est optimisée pour ne pas causer de lésion en cas d’utilisation correcte.

Section 4 : Ingénierie de la Conception et Ergonomie Avancée

La conception du marteau Buck est le résultat d’une ingénierie qui place la multifonctionnalité au centre de l’ergonomie.

• 1. La Tête de Percussion :
  • Conception : La forme triangulaire de la tête est sa caractéristique la plus distinctive. Elle offre trois surfaces de frappe distinctes qui permettent au clinicien d’adapter l’angle de percussion à l’anatomie du patient (par exemple, un angle pour le réflexe patellaire, un autre pour le réflexe d’Achille).
  • Fonction : La masse de la tête est équilibrée par rapport au manche, ce qui permet des coups précis et reproductibles sans effort excessif.
• 2. Le Manche :
  • Conception : Le manche cylindrique est poli pour une prise en main confortable. Sa longueur de 190 mm offre un bon effet de levier pour une percussion efficace. Le corps creux du manche est conçu pour abriter l’aiguille et le pinceau.
• 3. Outils Intégrés (Aiguille et Pinceau) :
  • Aiguille : Un mécanisme d’insertion/extraction simple permet au clinicien de déployer l’aiguille pour tester la réponse à la douleur. La pointe est sécurisée dans le manche lorsqu’elle n’est pas utilisée pour éviter les blessures accidentelles.
  • Pinceau : Le pinceau est monté sur un support amovible à l’extrémité du manche. Il est utilisé pour tester la sensation tactile et est facilement remplaçable ou nettoyable.

Section 5 : Analyse et Gestion des Risques (selon ISO 14971)

L’analyse des risques du Marteau Buck a été menée conformément à la norme ISO 14971, avec un accent particulier sur la sécurité et la prévention des infections.

Section 6 : Instructions Opératoires Standard (S.O.P.)

Ces procédures doivent être suivies par un professionnel de la santé qualifié.

1. Vérification pré-examen :
   • Inspecter visuellement l’instrument pour s’assurer qu’il est propre, désinfecté et en bon état.
   • Vérifier la solidité de la tête en caoutchouc et s’assurer que l’aiguille et le pinceau sont correctement rétractés.
2. Préparation du patient :
   • Expliquer la procédure au patient.
   • S’assurer que les muscles de la zone à examiner sont détendus.
3. Technique de percussion :
   • Tenir le marteau par le manche et le laisser osciller librement, en frappant le tendon de manière rapide et nette.
   • Utiliser l’angle de la tête triangulaire le mieux adapté à la zone à examiner.
4. Tests de sensibilité :
   • Pinceau : Utiliser le pinceau pour effleurer la peau et évaluer la sensation tactile.
   • Aiguille : Utiliser la pointe de l’aiguille pour tester la sensation de douleur et de toucher léger, en veillant à ne pas percer la peau.
5. Nettoyage post-examen immédiat :
   • Essuyer la tête et le manche de l’instrument avec une lingette désinfectante de niveau intermédiaire.

Section 7 : Cycle de Vie Complet de l’Instrument (Protocoles de Retraitement ultra-détaillés)

Le marteau Buck est un instrument non critique et ne nécessite pas de stérilisation. Un protocole de nettoyage et de désinfection de niveau intermédiaire suffit.

1. Nettoyage et Désinfection de niveau intermédiaire :
   • Protocole : Après chaque utilisation, nettoyer toutes les surfaces de l’instrument, y compris la tête en caoutchouc, le manche, l’aiguille et le pinceau, avec un désinfectant de niveau intermédiaire validé. Les lingettes désinfectantes sont couramment utilisées pour leur facilité d’emploi.
   • Durée : Respecter strictement le temps de contact recommandé par le fabricant du désinfectant (généralement 1 à 3 minutes).
2. Séchage :
   • Laisser l’instrument sécher à l’air libre ou l’essuyer avec un chiffon propre et non pelucheux.
3. Inspection et Stockage :
   • Inspecter l’instrument pour s’assurer qu’il n’y a pas de résidus de désinfectant ou de dommages.
   • Rétracter l’aiguille et le pinceau.
   • Ranger l’instrument dans un tiroir ou un support mural à l’abri de la poussière et des dommages.

Section 8 : Dépannage et Maintenance Curative

Section 9 : Cadre Réglementaire et Normatif Détaillé

Le marteau Buck est un dispositif médical de classe I et sa conception est soumise à un cadre réglementaire strict pour garantir la sécurité du patient.

• Règlement (UE) 2017/745 (MDR) : En tant que dispositif médical de classe I, il doit porter le marquage CE et le fabricant doit émettre une déclaration de conformité. Bien que l’évaluation par un organisme notifié ne soit pas requise, la conformité du produit aux exigences de sécurité, de performance et d’étiquetage est obligatoire.
• ISO 13485:2016 : Le système de gestion de la qualité du fabricant pour la production du marteau est certifié ISO 13485. Cette certification garantit que les processus de conception, de fabrication et de contrôle qualité sont rigoureusement documentés et respectés.
• ISO 14971:2019 : La norme de gestion des risques est appliquée pour l’évaluation de tous les risques potentiels, de la contamination croisée à l’utilisation incorrecte.
• ISO 10993 : Les matériaux en contact avec la peau, en particulier le caoutchouc et les poils du pinceau, sont testés pour leur biocompatibilité conformément à la série de normes ISO 10993.
• FDA 21 CFR Part 820 : Pour le marché américain, le processus de fabrication et de gestion de la qualité est également conforme aux exigences de la FDA 21 CFR Part 820 (Quality System Regulation).

Section 10 : Références Normatives

• ISO 13485:2016 – Dispositifs médicaux — Systèmes de management de la qualité.
• ISO 14971:2019 – Dispositifs médicaux — Application de la gestion des risques.
• ISO 10993 – Évaluation biologique des dispositifs médicaux.
• Règlement (UE) 2017/745 – Règlement relatif aux dispositifs médicaux.
• ASTM F899-18 – Standard Specification for Stainless Steel and Other Related Alloys for Surgical Instruments.

Section 11 : Fin de Vie et Responsabilité Environnementale

À la fin de sa vie utile, le Marteau Buck doit être mis au rebut de manière responsable pour minimiser son impact environnemental.

1. Décontamination : Décontaminer le marteau en suivant le protocole de désinfection de niveau intermédiaire pour éliminer tout risque biologique résiduel.
2. Démontage et Tri : Séparer les composants en deux catégories : le métal (manche, aiguille) et les polymères (tête en caoutchouc, pinceau).
3. Recyclage :
   • Les composants métalliques doivent être collectés et envoyés à une filière de recyclage des métaux.
   • Les composants en caoutchouc et en fibres synthétiques peuvent être traités comme des déchets non-dangereux, ou recyclés si des filières spécifiques sont disponibles dans votre région.
4. Responsabilité : Le fabricant fournit ces instructions pour encourager un recyclage responsable et réduire l’empreinte écologique de ses produits.
