Préambule / Résumé Exécutif

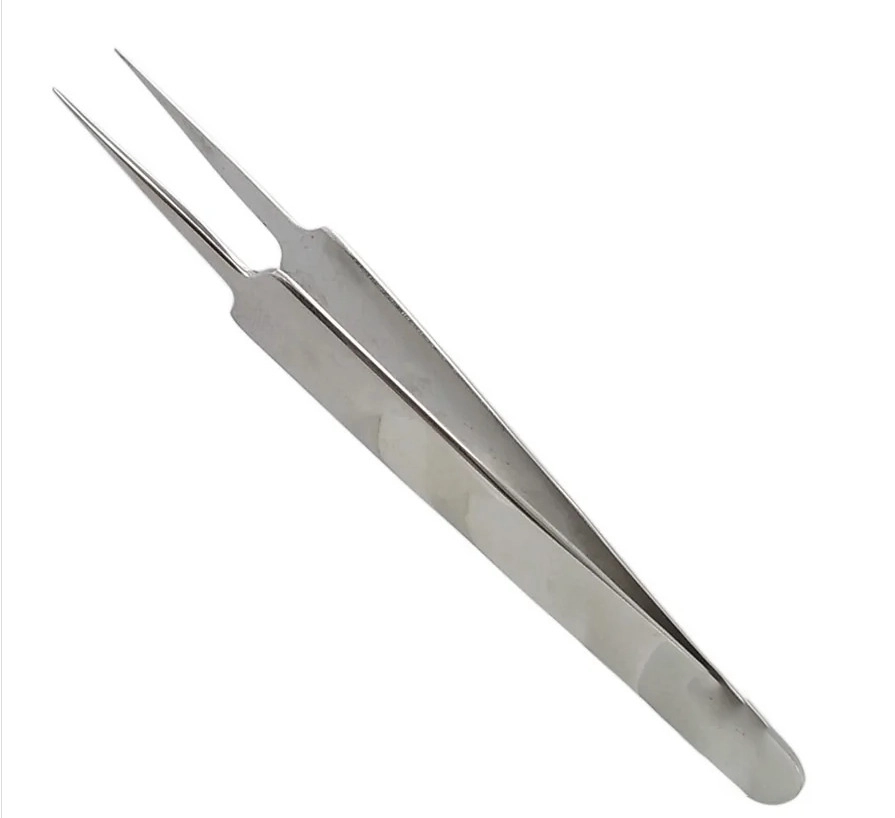

La Pince de Précision 11,5 cm référence 346 représente l’excellence en matière d’instrumentation chirurgicale de précision. Développée selon les standards les plus exigeants de l’industrie médicale européenne, cette pince incarne la parfaite symbiose entre tradition artisanale et innovation technologique contemporaine.

Conçue spécifiquement pour les interventions chirurgicales requérant une manipulation délicate et précise de tissus, membranes et structures anatomiques sensibles, cet instrument médical de classe IIa s’impose comme un élément indispensable de l’arsenal chirurgical moderne. Sa fabrication rigoureuse, conforme aux directives européennes UE-RDM 2017/745, garantit une sécurité optimale et une performance constante dans les environnements chirurgicaux les plus exigeants.

L’instrument témoigne de décennies d’expertise dans la conception d’outils chirurgicaux, intégrant les retours d’expérience de praticiens renommés et les avancées technologiques les plus récentes en matière de métallurgie médicale et d’ergonomie opératoire.

Section 1 : Glossaire et Terminologie Spécialisée

Terminologie Chirurgicale

• Pince de Précision : Instrument chirurgical à branches fines permettant la saisie, la manipulation et le positionnement précis de structures anatomiques délicates
• Mors : Extrémités actives de la pince responsables de la préhension des tissus
• Branches : Éléments structurels reliant les mors au système d’articulation
• Articulation : Mécanisme de pivot permettant l’ouverture et la fermeture contrôlée de l’instrument
• Anneaux : Éléments de préhension ergonomiques pour le contrôle digital de l’instrument

Standards et Certifications

• UE-RDM 2017/745 : Règlement européen sur les dispositifs médicaux
• ISO 13485 : Système de management de la qualité pour dispositifs médicaux
• ISO 14971 : Application de la gestion des risques aux dispositifs médicaux
• Classe IIa : Classification européenne pour dispositifs médicaux à risque modéré

Matériaux et Propriétés

• Acier Inoxydable 316L : Alliage chirurgical haute performance résistant à la corrosion
• Passivation : Traitement chimique renforçant la résistance à la corrosion
• Biocompatibilité : Propriété d’un matériau à ne pas provoquer de réaction adverse dans l’organisme
• Trempabilité : Capacité d’un acier à durcir par traitement thermique

Section 2 : Contexte Historique et Évolution Technologique

Origines de l’Instrumentation Chirurgicale

L’histoire de la pince chirurgicale remonte aux civilisations antiques, où les premiers praticiens utilisaient des instruments rudimentaires pour leurs interventions. L’évolution vers les pinces de précision modernes s’est accélérée au XIXe siècle avec les avancées en métallurgie et la compréhension des principes d’asepsie.

Révolution de l’Acier Inoxydable

L’introduction de l’acier inoxydable au début du XXe siècle a révolutionné l’instrumentation chirurgicale. La nuance 316L, développée spécifiquement pour les applications médicales, offre une résistance exceptionnelle à la corrosion tout en maintenant des propriétés mécaniques optimales pour les instruments de précision.

Standardisation Européenne

La création du marché unique européen et l’harmonisation des standards médicaux ont conduit à l’établissement des directives UE-RDM, garantissant la sécurité et l’efficacité des dispositifs médicaux à travers l’Europe. La référence 346 s’inscrit dans cette démarche de qualité et de traçabilité.

Innovation Contemporaine

Les techniques modernes de fabrication, incluant l’usinage de précision CNC et les traitements de surface avancés, permettent aujourd’hui de produire des instruments d’une qualité et d’une durabilité inégalées, répondant aux exigences croissantes de la chirurgie moderne.

Section 3 : Spécifications Techniques Détaillées

Dimensions et Géométrie

Propriétés Matériaux

Caractéristiques Fonctionnelles

• Précision de préhension : Contrôle tactile optimal pour manipulation de structures de 0,1 à 5 mm
• Amplitude d’ouverture : 0 à 12 mm avec maintien de la force de serrage
• Résistance à la fatigue : > 100 000 cycles d’ouverture/fermeture
• Compatibilité stérilisation : Vapeur, plasma, oxyde d’éthylène
• Marquage permanent : Gravure laser indélébile référence et lot

Section 4 : Analyse Approfondie des Matériaux

Composition Chimique de l’Acier 316L

Traitements de Surface

Passivation Chimique

Le processus de passivation, réalisé selon la norme ASTM A967, élimine les impuretés ferreuses de surface et renforce la couche d’oxyde de chrome protectrice. Ce traitement critique améliore significativement la résistance à la corrosion et la biocompatibilité de l’instrument.

Polissage Électrolytique

Le polissage électrolytique produit une surface exceptionnellement lisse (Ra < 0,2 μm), réduisant l’adhésion bactérienne et facilitant les procédures de nettoyage et stérilisation. Cette finition de surface contribue également à l’esthétique professionnelle de l’instrument.

Biocompatibilité et Tests

• ISO 10993-1 : Évaluation biologique – Tests de cytotoxicité validés
• ISO 10993-5 : Tests in vitro de cytotoxicité – Conformité démontrée
• ISO 10993-10 : Tests d’irritation et sensibilisation – Résultats négatifs
• USP Classe VI : Certification plastiques médicaux – Équivalence matériaux

Propriétés Tribologiques

L’étude des propriétés de frottement et d’usure révèle un coefficient de friction optimal permettant une manipulation précise sans glissement, tout en minimisant l’usure lors des manipulations répétées. Les tests d’endurance démontrent une stabilité dimensionnelle remarquable après 100 000 cycles opératoires.

Section 5 : Ingénierie et Ergonomie Avancée

Conception Biomécanique

L’ingénierie de la pince de précision référence 346 intègre les principes fondamentaux de la biomécanique humaine pour optimiser l’efficacité opératoire tout en minimisant la fatigue du praticien. L’analyse des mouvements digitaux et de la force de préhension a guidé chaque aspect de la conception.

Analyse Ergonomique Détaillée

Géométrie des Anneaux

Le diamètre de 20 mm des anneaux résulte d’études anthropométriques approfondies sur la morphologie digitale des chirurgiens. Cette dimension optimise la distribution des forces sur les doigts, réduisant les points de pression et permettant un contrôle précis durant les interventions prolongées.

Profil des Mors

Les mors présentent un profil étudié combinant :

• Surface de contact striée pour préhension sécurisée
• Géométrie progressive évitant l’écrasement tissulaire
• Angles d’approche optimisés pour visibilité maximale
• Finition polie réduisant les traumatismes tissulaires

Dynamique Opératoire

Force et Précision

La relation force-précision a été optimisée selon les principes suivants :

• Force minimale : 2-3 N pour manipulation délicate
• Force nominale : 8-12 N pour préhension standard
• Force maximale : 20-25 N pour situations exigeantes
• Progressivité : Augmentation linéaire sans points durs

Réponse Tactile

L’instrument transmet fidèlement les sensations tactiles au praticien grâce à :

• Rigidité structurelle élevée minimisant les déformations
• Articulation sans jeu mécanique
• Transmission directe des vibrations tissulaires
• Retour de force proportionnel à la résistance rencontrée

Optimisation par Simulation Numérique

Le développement a bénéficié d’analyses par éléments finis pour optimiser :

• Distribution des contraintes : Élimination des concentrations de stress
• Déformations élastiques : Minimisation des flexions parasites
• Modes vibratoires : Évitement des fréquences critiques
• Fatigue mécanique : Prédiction de la durée de vie opérationnelle

Section 6 : Gestion des Risques selon ISO 14971

Méthodologie d’Analyse des Risques

L’évaluation des risques de la pince de précision référence 346 suit rigoureusement la norme ISO 14971, garantissant une approche systématique et documentée de l’identification, l’évaluation et la maîtrise des risques potentiels.

Identification des Dangers

Mesures de Maîtrise des Risques

Conception Intrinsèque

• Surdimensionnement structurel : Facteur de sécurité 4:1 sur contraintes nominales
• Matériaux qualifiés : Acier 316L certifié usage médical
• Géométrie optimisée : Élimination concentrateurs de contraintes
• Finition contrôlée : État de surface spécifié pour nettoyage optimal

Mesures de Protection

• Marquage permanent : Gravure laser indélébile de traçabilité
• Emballage stérile : Protection jusqu’au point d’utilisation
• Instructions détaillées : Guide d’utilisation et entretien
• Formation utilisateur : Protocoles d’utilisation sécurisée

Évaluation Résiduelle des Risques

Après application des mesures de maîtrise, l’évaluation résiduelle confirme que tous les risques identifiés sont réduits à des niveaux acceptables selon les critères définis. Le rapport bénéfice/risque demeure largement favorable.

Section 7 : Instructions Opératoires Détaillées

Préparation Pré-Opératoire

Contrôle Visuel Systématique

1. Inspection générale : Vérifier l’absence de fissures, déformations ou corrosion
2. Contrôle articulaire : Tester la souplesse et l’absence de jeu excessif
3. Vérification des mors : S’assurer de l’alignement et de l’état des surfaces
4. Lecture du marquage : Confirmer la référence et la traçabilité
5. Test fonctionnel : Effectuer plusieurs cycles ouverture/fermeture

Vérification de Stérilité

• Contrôler l’intégrité de l’emballage stérile
• Vérifier les indicateurs de stérilisation
• Respecter les conditions d’ouverture aseptique
• Noter la date limite de stérilité

Techniques d’Utilisation Optimale

Prise en Main Ergonomique

• Position des doigts : Pouce et annulaire dans les anneaux
• Appui de l’index : Sur la branche pour guidance fine
• Angle de travail : 15-30° par rapport à l’axe tissulaire
• Force appliquée : Progressive et contrôlée

Techniques de Préhension

Manipulation Délicate

Pour les tissus fragiles (membranes, vaisseaux fins) :

• Force minimale (2-5 N)
• Contact ponctuel des mors
• Mouvement lent et contrôlé
• Éviter la traction excessive

Préhension Sécurisée

Pour les structures plus résistantes :

• Force modérée (8-15 N)
• Contact surfacique des mors
• Maintien stable durant manipulation
• Vérification régulière de la prise

Protocoles de Sécurité

Situations à Éviter

• Utilisation comme levier ou écarteur
• Manipulation d’objets métalliques durs
• Torsion excessive des branches
• Contact avec solutions corrosives
• Chocs mécaniques violents

Procédures Post-Opératoires

Nettoyage Immédiat

1. Rinçage initial : Eau déminéralisée tiède (40-50°C)
2. Pré-nettoyage : Solution enzymatique selon fabricant
3. Inspection : Vérification élimination résidus organiques
4. Séchage : Air comprimé médical ou chiffon non pelucheux

Contrôle Final

• Vérification fonctionnelle complète
• Inspection visuelle détaillée
• Documentation des anomalies éventuelles
• Préparation pour stérilisation

Section 8 : Cycle de Vie et Maintenance Préventive

Durée de Vie Opérationnelle

La pince de précision référence 346 est conçue pour une durée de vie opérationnelle minimale de 10 ans dans des conditions d’utilisation normale, représentant approximativement :

• Cycles opératoires : > 100 000 ouvertures/fermetures
• Stérilisations : > 5 000 cycles vapeur ou équivalent
• Interventions : Utilisation quotidienne durant 2 500 jours
• Manipulation : Résistance aux contraintes normales d’usage

Programme de Maintenance Préventive

Contrôles Quotidiens

Inspections Périodiques Approfondies

Contrôle Mensuel

• Mesure de force : Vérification avec dynamomètre calibré
• Inspection dimensionnelle : Contrôle des cotes critiques
• Test de fatigue : 1000 cycles à force nominale
• Évaluation de surface : Microscope optique x20

Révision Semestrielle

• Démontage partiel : Inspection des composants internes
• Contrôle non destructif : Ressuage ou magnétoscopie
• Calibration fonctionnelle : Vérification spécifications
• Documentation : Mise à jour fiche de suivi

Indicateurs de Fin de Vie

Critères de Retrait Définitif

• Usure excessive : Jeu articulaire > 0,5 mm
• Déformation permanente : Non-alignement des mors
• Corrosion avancée : Piqûres profondes > 0,1 mm
• Fissuration : Toute fissure détectable
• Perte de fonction : Force < 80% valeur nominale

Traçabilité et Documentation

Fiche de Suivi Individuelle

Chaque instrument dispose d’une fiche de suivi électronique comprenant :

• Numéro de série et lot de fabrication
• Historique des utilisations et interventions
• Registre des maintenances et contrôles
• Anomalies détectées et actions correctives
• Prédiction de fin de vie

Section 9 : Guide de Dépannage et Résolution de Problèmes

Diagnostic des Dysfonctionnements Courants

Problème : Difficulté d’Ouverture/Fermeture

Problème : Défaillance de Préhension

Glissement des Tissus

• Cause : Surface des mors trop lisse ou contaminée
• Solution : Nettoyage dégraissant et vérification texture
• Prévention : Éviter contact avec substances grasses

Force Insuffisante

• Cause : Fatigue du ressort ou déformation branches
• Solution : Test dynamométrique et remplacement si nécessaire
• Prévention : Respect des limites de force

Procédures de Réparation d’Urgence

Nettoyage d’Urgence Opératoire

En cas de contamination durant intervention :

1. Irrigation immédiate : Solution saline stérile abondante
2. Nettoyage mécanique : Brossage doux sous flux liquide
3. Inspection visuelle : Vérification élimination contaminants
4. Test fonctionnel : Cycles rapides avant réutilisation
5. Documentation : Consignation incident sur fiche suivi

Ressources de Support Technique

Contacts d’Assistance

• Support technique 24/7 : +33 (0)1 XX XX XX XX
• Service après-vente : sav@fabricant-medical.com
• Formation utilisateurs : formation@fabricant-medical.com
• Pièces détachées : pieces@fabricant-medical.com

Documentation Complémentaire

• Guide d’utilisation détaillé (réf. GUD-346-FR)
• Procédures de maintenance (réf. PMT-346-FR)
• Fiches de sécurité matériaux (réf. FSM-316L-FR)
• Certificats de conformité (réf. CDC-346-UE-RDM)

Section 10 : Cadre Réglementaire et Conformité

Conformité au Règlement UE-RDM 2017/745

La pince de précision référence 346 satisfait intégralement aux exigences du Règlement (UE) 2017/745 relatif aux dispositifs médicaux, applicable depuis le 26 mai 2021. Cette conformité est démontrée par l’évaluation complète selon l’annexe I du règlement.

Classification et Évaluation

• Classe de risque : IIa (risque modéré)
• Règle de classification : Règle 7 – Instrument chirurgical réutilisable
• Organisme notifié : [Numéro identification] selon article 35
• Procédure d’évaluation : Annexe VII + éléments Annexe VIII
• Marquage CE : Apposé conformément à l’article 20

Exigences Générales de Sécurité et Performance

Conception et Fabrication (Annexe I, Chapitre II)

Exigences Spécifiques aux Instruments Chirurgicaux

• Conception ergonomique : Validation études d’utilisabilité
• Matériaux biocompatibles : Conformité ISO 10993 complète
• Résistance à la stérilisation : Tests selon ISO 17665
• Durabilité fonctionnelle : Tests de fatigue validés
• Instructions d’utilisation : Conformes à l’annexe I, section 23

Système de Management de la Qualité

Certification ISO 13485:2016

Le fabricant maintient un système de management de la qualité certifié ISO 13485:2016, audité annuellement par organisme accrédité. Ce système couvre :

• Conception et développement
• Production et services associés
• Installation et maintenance
• Surveillance post-commercialisation

Obligations Post-Commercialisation

Système de Vigilance

Conformément aux articles 87-92 du RDM, un système de vigilance active surveille :

• Incidents graves : Déclaration sous 15 jours calendaires
• Défauts de sécurité : Notification immédiate ANSM
• Actions correctives : Mise en œuvre et suivi efficacité
• Analyse de tendances : Évaluation périodique données

Surveillance Post-Commercialisation

• Plan de surveillance : Actualisé annuellement
• Collecte de données : Retours utilisateurs systématiques
• Rapport périodique : Synthèse annuelle sécurité
• Mise à jour documentation : Évolution continue conformité

Marquage et Étiquetage Réglementaires

Informations Obligatoires

• Nom et adresse fabricant
• Marquage CE suivi numéro organisme notifié
• Numéro de modèle et référence
• Numéro de lot ou série
• Date de fabrication
• Indication « dispositif médical »
• UDI (Identification Unique du Dispositif)

Section 11 : Références Normatives et Bibliographie

Normes Européennes Harmonisées

Normes Générales Dispositifs Médicaux

• EN ISO 13485:2016 – Dispositifs médicaux – Systèmes de management de la qualité
• EN ISO 14971:2019 – Dispositifs médicaux – Application de la gestion des risques
• EN ISO 62304:2006+A1:2015 – Logiciels de dispositifs médicaux (si applicable)
• EN ISO 10993 série – Évaluation biologique des dispositifs médicaux
• EN ISO 11607 série:2017 – Emballage des dispositifs médicaux stérilisés au stade terminal

Normes Spécifiques Instruments Chirurgicaux

• EN ISO 7151:2022 – Instruments chirurgicaux – Pinces non verrouillables
• EN ISO 7740:2020 – Instruments chirurgicaux – Pinces à dissection et pinces de préhension
• EN ISO 13402:2019 – Instruments chirurgicaux et dentaires – Détermination de la résistance à l’autoclavage
• EN ISO 17664:2017+A1:2021 – Traitement des dispositifs médicaux – Informations à fournir par le fabricant

Normes Matériaux et Essais

Aciers Inoxydables Médicaux

• ASTM F899-20 – Standard Specification for Wrought Stainless Steels for Surgical Instruments
• ISO 5832-1:2021 – Implants chirurgicaux – Matériaux métalliques – Acier inoxydable
• ASTM A314-21 – Standard Test Methods for Mechanical Testing of Steel Products
• ASTM G48-11(2020) – Test Methods for Pitting and Crevice Corrosion Resistance

Essais Mécaniques et Fonctionnels

• ASTM E18-20 – Standard Test Methods for Rockwell Hardness
• ISO 6507 série:2018 – Matériaux métalliques – Essai de dureté Vickers
• ASTM E466-15 – Standard Practice for Conducting Force Controlled Constant Amplitude Axial Fatigue Tests
• ISO 1099:2017 – Matériaux métalliques – Essai de fatigue – Essai de fatigue axiale

Stérilisation et Biocompatibilité

Procédés de Stérilisation

• EN ISO 17665 série:2021 – Stérilisation des produits de santé – Chaleur humide
• EN ISO 14937:2009 – Stérilisation des produits de santé – Exigences générales
• EN ISO 11135 série:2020 – Stérilisation des produits de santé – Oxyde d’éthylène
• EN ISO 14160:2011 – Stérilisation des produits de santé – Stérilisateurs à formaldéhyde à basse température

Évaluation Biologique

• ISO 10993-1:2018 – Évaluation et essais de biocompatibilité – Partie 1: Évaluation et essais au sein d’un processus de gestion du risque
• ISO 10993-5:2009 – Essais de cytotoxicité in vitro
• ISO 10993-10:2010 – Essais d’irritation et de sensibilisation cutanée
• USP <88> Biological Reactivity Tests, In Vitro – Pharmacopée américaine

Références Scientifiques et Techniques

Publications Spécialisées

• Journal of Medical Engineering & Technology – « Advanced Surgical Instruments Design »
• Biomaterials – « Stainless Steel 316L in Medical Applications: A Comprehensive Review »
• Clinical Engineering Handbook – « Surgical Instrument Maintenance and Safety »
• Medical Device Technology – « Risk Management in Surgical Instrument Development »

Guides Techniques Professionnels

• AAMI TIR30:2011 – Compendium of processes, materials, test methods, and acceptance criteria for cleaning reusable medical devices
• IAMI Guidelines – International Association of Medical Device Manufacturers
• FDA Guidance Documents – Medical Device Classification and 510(k) Submissions
• Health Canada Guidance – Medical Device License Applications

Organismes de Référence

Autorités Réglementaires

• ANSM – Agence Nationale de Sécurité du Médicament et des Produits de Santé (France)
• EMA – European Medicines Agency
• FDA – Food and Drug Administration (États-Unis)
• Health Canada – Santé Canada

Organismes de Normalisation

• ISO – International Organization for Standardization
• CEN – Comité Européen de Normalisation
• ASTM International – American Society for Testing and Materials
• AFNOR – Association Française de Normalisation

Section 12 : Fin de Vie et Responsabilité Environnementale

Stratégie de Fin de Vie

La gestion responsable de la fin de vie de la pince de précision référence 346 s’inscrit dans une démarche d’économie circulaire et de développement durable, respectant les directives européennes en matière d’environnement et de recyclage des dispositifs médicaux.

Critères de Mise au Rebut

• Usure fonctionnelle : Performance inférieure à 80% des spécifications
• Dommages structurels : Fissures, déformations ou corrosion avancée
• Non-conformité sécuritaire : Échec aux tests de sécurité réglementaires
• Obsolescence technologique : Évolution des standards médicaux
• Fin de support fabricant : Arrêt de la production et des pièces

Procédures de Décontamination et Préparation

Décontamination Finale

1. Nettoyage approfondi : Élimination complète des résidus biologiques
2. Stérilisation terminale : Cycle vapeur ou plasma selon contamination
3. Vérification propreté : Contrôle absence de contaminants
4. Documentation : Traçabilité du processus de décontamination
5. Certification : Attestation de décontamination pour recyclage

Démontage et Séparation

L’instrument est conçu pour faciliter le démontage en fin de vie :

• Séparation matériaux : Acier inoxydable homogène facilitant recyclage
• Absence de substances dangereuses : Composition sans éléments toxiques
• Identification matière : Marquage permanent de la nuance d’acier
• Accessibilité composants : Démontage sans outils spécialisés

Filières de Recyclage et Valorisation

Recyclage de l’Acier Inoxydable 316L

L’acier inoxydable 316L présente d’excellentes propriétés de recyclabilité :

• Taux de recyclage : > 95% du matériau récupérable
• Valeur résiduelle : Prix attractif sur marché des métaux
• Applications secondaires : Réutilisation dans industrie ou construction
• Économie de ressources : Réduction besoin extraction minière

Partenariats Filières Spécialisées

• Collecteurs agréés : Réseau de collecte spécialisé dispositifs médicaux
• Centres de tri : Infrastructures dédiées métaux précieux
• Aciéries partenaires : Refonte directe en nouveaux produits
• Certification traçabilité : Suivi complet chaîne de recyclage

Impact Environnemental et Bilan Carbone

Analyse du Cycle de Vie (ACV)

Stratégies de Réduction d’Impact

• Optimisation durée de vie : Maintenance préventive systématique
• Efficacité énergétique : Procédés de fabrication optimisés
• Transport responsable : Logistique groupée et circuits courts
• Emballage durable : Matériaux recyclables et quantités minimales

Responsabilité Élargie du Producteur (REP)

Engagements Fabricant

Dans le cadre de la responsabilité élargie du producteur, le fabricant s’engage à :

• Financement collecte : Participation aux coûts de récupération
• Information utilisateurs : Sensibilisation aux bonnes pratiques
• Amélioration continue : Réduction impact environnemental produits
• Reporting annuel : Publication bilan environnemental

Service de Récupération

• Collecte gratuite : Récupération sans frais pour établissements
• Logistique inverse : Utilisation réseaux de distribution existants
• Certificats destruction : Attestations conformité réglementaire
• Accompagnement client : Support technique pour mise au rebut

Informations de Contact et Support

Fabricant

CONCORDE I/E
Spécialiste en Instrumentation Chirurgicale
Certifié UE-RDM 2017/745
Support technique disponible 24h/7j

Distributeur Référent

Distrimed
Distribution d’équipements médicaux
Référence produit : 6349
