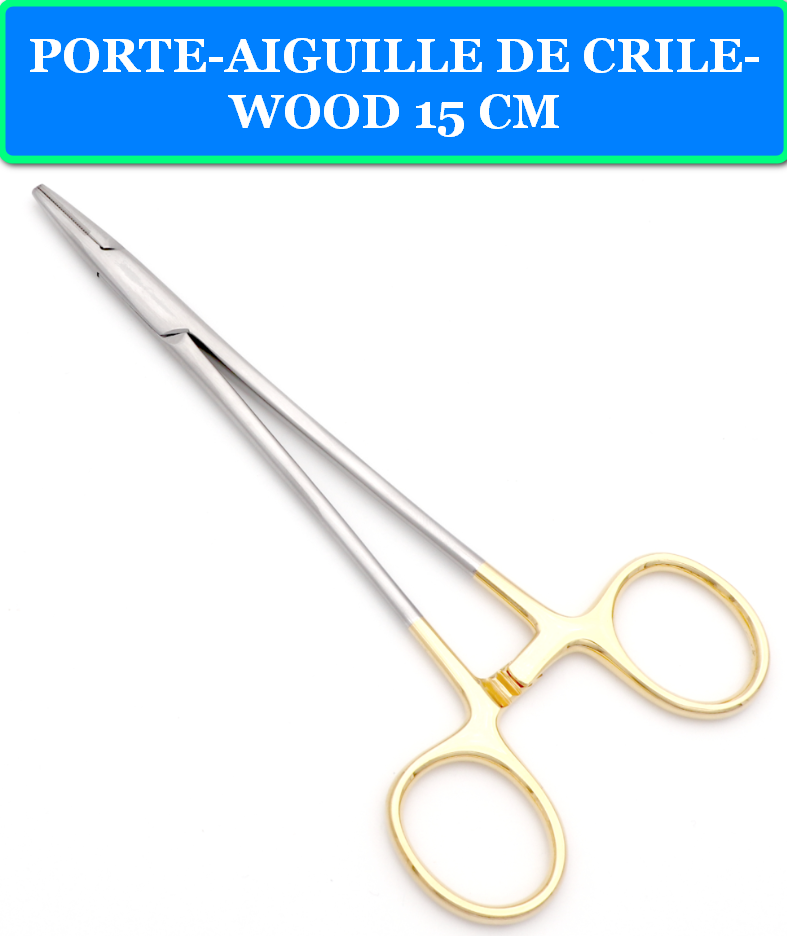

PORTE-AIGUILLE DE CRILE-WOOD 15 CM INOX SATINE

PORTE-AIGUILLE DE CRILE-WOOD 15 CM INOX SATINE

RÉFÉRENCE : 80205

DÉSIGNATION : PORTE-AIGUILLE DE CRILE-WOOD

DIMENSIONS : 15 CM

MATÉRIAU : ACIER INOXYDABLE MARTENSITIQUE (AISI 420)

FINITION : MATE SATINÉE

PRÉAMBULE / RÉSUMÉ EXÉCUTIF

Ce document constitue une analyse technique exhaustive du porte-aiguille chirurgical réutilisable de type Crille-Wood, référence S1525. Il a pour objectif de fournir aux utilisateurs finaux (chirurgiens, personnel de bloc opératoire), aux services de stérilisation, aux ingénieurs biomédicaux et aux services d’achat, une compréhension approfondie de toutes les facettes de l’instrument. L’analyse couvre en détail les spécifications des matériaux, les processus de fabrication, les choix de conception et d’ergonomie, les instructions d’utilisation, les protocoles de retraitement, la gestion des risques associés, ainsi que le cadre réglementaire et normatif complet auquel le dispositif se conforme. Chaque section a été développée pour offrir le plus haut niveau de détail possible, afin de garantir une utilisation sûre, efficace et durable de ce dispositif médical essentiel.

GLOSSAIRE DES TERMES TECHNIQUES

·                     Acier Martensitique (AISI 420) : Type d’acier inoxydable à haute teneur en carbone qui peut être durci de manière significative par traitement thermique (trempe), lui conférant d’excellentes propriétés mécaniques (dureté, résistance à l’usure).

·                     Autoclave : Appareil de stérilisation utilisant de la vapeur d’eau saturée sous pression à haute température (typiquement 134°C) pour détruire tous les micro-organismes, y compris les plus résistants.

·                     Biocompatibilité (ISO 10993) : Aptitude d’un matériau à ne pas induire de réponse biologique (toxique, immunologique, etc.) indésirable lorsqu’il est en contact avec les tissus vivants.

·                     Crémaillère : Mécanisme de verrouillage à cliquet composé de deux branches dentées qui s’engrènent pour maintenir l’instrument dans une position fermée sans effort manuel continu.

·                     Dureté Rockwell (HRC) : Échelle de mesure de la dureté d’un matériau, basée sur la profondeur de pénétration d’un pénétrateur standard sous une charge donnée.

·                     MDR (Medical Device Regulation) : Règlement (UE) 2017/745, la législation européenne en vigueur qui régit la fabrication et la commercialisation des dispositifs médicaux.

·                     Microbillage : Procédé de traitement de surface où de fines billes (de verre ou de céramique) sont projetées sur une surface pour la nettoyer, la renforcer et lui donner une finition mate uniforme.

·                     Passivation : Processus chimique qui crée une couche d’oxyde protectrice et non réactive à la surface d’un métal (comme l’acier inoxydable), augmentant considérablement sa résistance à la corrosion.

SECTION 1 : CONTEXTE HISTORIQUE ET POSITIONNEMENT CLINIQUE

1.1. Brève Histoire des Instruments de Suture

L’acte de suturer remonte à l’Égypte ancienne, mais les instruments dédiés ont connu leur révolution au cours du 19ème et du 20ème siècle. Les premiers porte-aiguilles visaient à remplacer la tenue de l’aiguille directement avec les doigts, une pratique peu précise et à haut risque de piqûre. Le développement des mécanismes de verrouillage comme la crémaillère a représenté un bond en avant majeur, permettant de sécuriser l’aiguille et de libérer le chirurgien pour une manipulation plus fine des tissus.

1.2. La Spécificité du Design « Crile-Wood »

Le design « Crile-Wood » se distingue par sa finesse et sa délicatesse par rapport à d’autres modèles plus robustes comme le Mayo-Hegar. Il a été conçu pour des chirurgies exigeant une grande précision, où l’encombrement de l’instrument dans le champ opératoire doit être minimal. Le nom est souvent associé au Dr. George Crile, un chirurgien américain innovant. Le porte-aiguille Crile-Wood est donc l’instrument de choix pour les sutures fines, la chirurgie plastique, vasculaire ou pédiatrique.

SECTION 2 : SPÉCIFICATIONS TECHNIQUES FONDAMENTALES

SECTION 3 : ANALYSE APPROFONDIE DES MATÉRIAUX ET DE LEUR TRAITEMENT

Cette section détaille les raisons fondamentales qui sous-tendent le choix des matériaux et des procédés, garantissant la performance supérieure de l’instrument S1525.

3.1. Le Rôle Stratégique de l’Acier Inoxydable AISI 420

Le choix de cet acier n’est pas fortuit. Il répond à un cahier des charges strict imposé par l’environnement chirurgical. Il doit être :

1.                Durcissable : Pour résister à la déformation mécanique des mors et de la crémaillère.

2.              Résistant à la Corrosion : Pour supporter l’exposition aux fluides corporels et aux agents de nettoyage et de stérilisation agressifs.

3.              Biocompatible : Pour ne provoquer aucune réaction néfaste chez le patient. L’acier AISI 420 remplit ces trois conditions de manière optimale.

3.2. Le Traitement Thermique : Le Cœur du Savoir-Faire

Un instrument forgé en AISI 420 n’acquiert ses propriétés finales qu’après un cycle de traitement thermique complexe. Ce processus est le véritable secret de la qualité de l’instrument.

·                     La Trempe : L’instrument est chauffé à une température précise (supérieure à 1000°C) pour modifier sa structure cristalline (passage à la phase austénitique), puis refroidi très rapidement. Ce choc thermique « fige » une structure appelée martensite, qui est extrêmement dure mais aussi fragile.

·                     Le Revenu : Pour éliminer cette fragilité, l’instrument subit un ou plusieurs cycles de revenu. Il est réchauffé à une température plus basse (typiquement entre 200°C et 400°C) pendant une durée contrôlée. Cette étape « adoucit » légèrement l’acier, lui redonnant de la ductilité et de la résilience tout en conservant une grande partie de sa dureté. C’est l’ajustement fin de ce cycle de revenu qui permet d’atteindre la plage de dureté Rockwell HRC 50-55 visée.

3.3. La Passivation : L’Armure Anti-Corrosion

Après l’usinage final et le polissage, l’instrument subit un bain de passivation, généralement dans un acide nitrique ou citrique dilué. Ce processus a pour but d’éliminer les particules de fer libres en surface (résidus d’usinage) et de favoriser la formation d’une couche d’oxyde de chrome extrêmement fine, stable, inerte et homogène. C’est cette couche passive, et non l’acier lui-même, qui confère à l’instrument sa résistance exceptionnelle à la corrosion.

SECTION 4 : INGÉNIERIE DE LA CONCEPTION ET ERGONOMIE AVANCÉE

Chaque élément de la conception du porte-aiguille 80205est le résultat d’une analyse fonctionnelle visant à optimiser l’interaction entre le chirurgien et l’instrument.

4.1. Ingénierie des Mors : Au-delà de la simple préhension

Les striures croisées des mors sont conçues pour créer une interface mécanique à haute friction. Quand les mors se referment sur l’aiguille, les pics des striures s’engrènent avec la surface de l’aiguille, la bloquant efficacement dans les trois axes de rotation. Cela prévient le principal défaut redouté par les chirurgiens : la rotation de l’aiguille lors de son passage dans un tissu dense (aponévrose, peau), qui fausserait complètement la trajectoire du point de suture. Certains modèles peuvent en option intégrer une fente longitudinale au centre des mors, conçue pour accueillir des aiguilles de plus gros diamètre sans les endommager.

4.2. Ingénierie de la Crémaillère : Un Mécanisme de Précision

La crémaillère n’est pas un simple verrou. C’est un système de maintien de force. Chaque cran correspond à un niveau de pression prédéfini. Le premier cran est utilisé pour une prise délicate, tandis que le dernier cran assure un verrouillage maximal pour les aiguilles de plus gros calibre ou les tissus très résistants. La géométrie des dents de la crémaillère est étudiée pour permettre un déverrouillage instinctif et rapide, d’un seul geste du pouce, sans perturber la position de la main et de l’instrument.

4.3. Étude Ergonomique Globale : Le Confort au Service de la Performance

L’ergonomie de l’instrument vise à le faire percevoir comme une extension naturelle de la main. L’équilibre du poids est calculé pour que le centre de gravité se situe près de la main de l’opérateur, réduisant le moment d’inertie et facilitant les micro-mouvements du poignet. La forme et la taille des anneaux sont le fruit d’études anthropométriques pour s’adapter à une majorité d’utilisateurs et permettre une prise en main stable et non fatigante, même après plusieurs heures d’intervention.

SECTION 5 : INSTRUCTIONS OPÉRATOIRES STANDARD (S.O.P.)

Ce mode opératoire standard ultra-détaillé est fourni pour garantir une utilisation optimale et sécurisée.

SECTION 6 : ANALYSE ET GESTION DES RISQUES (SELON ISO 14971)

La conception et la fabrication de ce dispositif intègrent une analyse de risque exhaustive pour garantir la sécurité du patient et de l’utilisateur.

SECTION 7 : CYCLE DE VIE COMPLET DE L’INSTRUMENT (PROTOCOLES DE RETRAITEMENT)

7.1. INTRODUCTION À L’IMPORTANCE DU RETRAITEMENT

La réutilisation d’un instrument chirurgical comme le porte-aiguille 80205 impose une responsabilité absolue en matière de retraitement. Chaque étape du cycle, de la pré-désinfection à la stérilisation, est critique et interdépendant. Un manquement à n’importe quel stade peut compromettre l’intégrité de l’instrument, et plus grave encore, la sécurité du patient suivant. Cette section détaille les protocoles validés conformément à la norme ISO 17664, que le fabricant met à disposition pour garantir une sécurité et une performance constantes.

7.2. ÉTAPE 1 : PRÉ-DÉSINFECTION IMMÉDIATE (AU LIEU D’UTILISATION)

Cette étape est fondamentale et doit être réalisée dans les plus brefs délais après la fin de l’intervention pour prévenir le séchage des souillures (sang, protéines) et la formation de biofilm.

·                     Action immédiate : Essuyer les débris grossiers avec une compresse stérile.

·                     Immersion ou Aspersion : Immerger l’instrument complètement ouvert dans un bain de détergent pré-désinfectant homologué, en respectant la concentration et le temps de trempage préconisés par le fabricant du détergent.

·                     Transport : L’instrument doit ensuite être transporté vers l’unité de stérilisation centrale dans des bacs ou conteneurs fermés, étanches et clairement identifiés comme « matériel souillé », afin de protéger le personnel et l’environnement.

7.3. ÉTAPE 2 : PHASE DE NETTOYAGE (MANUELLE ET/OU AUTOMATISEE)

Le nettoyage a pour but d’éliminer toutes les souillures visibles et invisibles. Il s’agit de l’étape la plus importante, car un instrument mal nettoyé ne peut être stérile.

·                     Nettoyage Manuel (si pratiqué) :

o                  Solution : Utiliser une solution de détergent enzymatique ou à pH neutre, à la température recommandée (généralement tiède, < 45°C).

o                  Action Mécanique : Immerger l’instrument ouvert. Utiliser des écouvillons et des brosses à poils souples (jamais métalliques) pour brosser méticuleusement toutes les surfaces, en insistant sur les zones critiques : les striures des mors, l’articulation, la crémaillère et les zones d’ombre.

o                  Rinçage Intermédiaire : Rincer abondamment sous l’eau courante pour éliminer le détergent et les souillures décollées.

·                     Nettoyage Automatisé (Méthode de Référence) :

o                  Prérequis : L’instrument est entièrement compatible avec les laveurs-désinfecteurs d’instruments (LDI).

o                  Chargement : Placer l’instrument en position complètement ouverte dans les paniers du LDI, en veillant à ce qu’il ne soit pas en contact avec d’autres instruments pour éviter les « zones d’ombre » et les chocs.

o                  Cycle : Utiliser un cycle validé pour les instruments chirurgicaux, qui inclut généralement un prélavage à froid, un lavage avec détergent enzymatique/alcalin, un rinçage et une phase de désinfection thermique.

7.4. ÉTAPE 3 : DESINFECTION THERMIQUE

La désinfection thermique est généralement intégrée au cycle du laveur-désinfecteur. Elle consiste à exposer les instruments à une température élevée (par ex. > 90°C) pendant une durée définie, ce qui permet de détruire la quasi-totalité des micro-organismes pathogènes et d’assurer la sécurité du personnel lors de la manipulation des instruments avant le conditionnement.

7.5. ÉTAPE 4 : SECHAGE, INSPECTION ET MAINTENANCE

·                     Séchage : Un séchage parfait est impératif pour prévenir la corrosion et les taches lors de la stérilisation. Il est idéalement réalisé par de l’air médical filtré et sec.

·                     Inspection Visuelle (sous loupe) : Chaque instrument doit être minutieusement inspecté. La check-list d’inspection inclut :

1.                                        Propreté : Absence totale de résidus.

2.                                      Intégrité des Mors : Vérifier que les striures sont nettes et non usées.

3.                                      Alignement : Fermer l’instrument ; les mors doivent se joindre parfaitement.

4.                                      Intégrité de la Surface : Rechercher toute trace de corrosion (piqûres), de fissures ou de dommage.

5.                                       Fonctionnalité : L’articulation doit être fluide. La crémaillère doit se verrouiller et se déverrouiller sans effort excessif.

·                     Maintenance (Lubrification) : Après inspection, appliquer une goutte de lubrifiant de grade médical, perméable à la vapeur, spécifiquement sur l’articulation et les crans de la crémaillère. Cette étape est essentielle pour prévenir la corrosion de contact et garantir une manipulation douce.

7.6. ÉTAPE 5 : CONDITIONNEMENT

L’instrument est maintenant prêt à être conditionné pour la stérilisation.

·                     Matériel : Utiliser des sachets de stérilisation pelables ou des conteneurs à filtres validés.

·                     Positionnement : Placer l’instrument en position ouverte (au premier cran de la crémaillère) dans le conditionnement pour permettre à l’agent stérilisant (vapeur) d’atteindre toutes les surfaces.

·                     Étiquetage : Le sachet doit être correctement étiqueté avec la référence de l’instrument, la date de stérilisation et la date de péremption.

7.7. ÉTAPE 6 : STERILISATION (PHASE FINALE)

·                     Méthode : Autoclave à vapeur d’eau saturée.

·                     Paramètres du Cycle (recommandés) : Température de 134°C, Pression correspondante, et un temps de plateau de 18 minutes. Ce cycle dit « Prion » offre la plus haute marge de sécurité. Le temps de séchage en fin de cycle est également crucial.

7.8. ÉTAPE 7 : STOCKAGE

Les instruments stériles conditionnés doivent être stockés dans un local dédié, propre, sec, à l’abri de la poussière et des variations de température, jusqu’à leur prochaine utilisation.

SECTION 8 : DÉPANNAGE (TROUBLESHOOTING) ET MAINTENANCE CURATIVE

SECTION 9 : CADRE RÉGLEMENTAIRE ET NORMATIF DÉTAILLÉ

La conformité de l’instrument 80205repose sur le respect d’un ensemble de normes et de réglementations internationales.

·                     9.1. Règlement (UE) 2017/745 (MDR) : En tant que dispositif de Classe I réutilisable, le fabricant doit établir une documentation technique complète, mettre en place un système de surveillance après commercialisation (PMS), enregistrer le dispositif dans la base de données EUDAMED, et désigner une personne chargée de veiller au respect de la réglementation (PRRC). La déclaration de conformité UE est émise sous la seule responsabilité du fabricant.

·                     9.2. ISO 13485:2016 – Systèmes de Management de la Qualité : Cette norme est le pilier de la fabrication. Elle exige que le fabricant maîtrise et documente chaque étape de la vie du produit : la conception, l’achat des matières premières, la production, les contrôles, la traçabilité par lot, la gestion des réclamations et les actions correctives.

·                     9.3. ISO 14971:2019 – Application de la Gestion des Risques : Cette norme impose une approche proactive. Le fabricant doit identifier tous les risques prévisibles (voir Section 6), estimer leur probabilité et leur gravité, et mettre en place des mesures pour les maîtriser à un niveau acceptable, puis surveiller ces risques tout au long de la vie du produit.

·                     9.4. ISO 10993-1 – Évaluation Biologique des Dispositifs Médicaux : Pour un instrument en acier inoxydable dont l’usage est bien connu, l’évaluation de la biocompatibilité se base principalement sur les données bibliographiques et l’historique d’utilisation sûre du matériau, confirmant l’absence de toxicité.

·                     9.5. ISO 17664 – Retraitement des Dispositifs Médicaux : Cette norme oblige le fabricant à fournir des instructions détaillées et validées pour que l’utilisateur puisse retraiter le dispositif de manière sûre et efficace, afin qu’il puisse être réutilisé sans risque. La Section 7 de ce document est la mise en application de cette exigence.

·                     9.6. Système d’Identifiant Unique du Dispositif (IUD) : L’IUD, gravé sur l’instrument, est composé de :

o                  IUD-DI (Device Identifier) : Identifiant unique du modèle S1525.

o                  IUD-PI (Production Identifier) : Identifiant unique du lot de fabrication, permettant une traçabilité parfaite en cas de rappel ou d’incident.

SECTION 10 : RÉFÉRENCES NORMATIVES

·                     Règlement (UE) 2017/745 : Relatif aux dispositifs médicaux.

·                     ISO 13485:2016 : Dispositifs médicaux — Systèmes de management de la qualité — Exigences à des fins réglementaires.

·                     ISO 14971:2019 : Dispositifs médicaux — Application de la gestion des risques aux dispositifs médicaux.

·                     ISO 10993-1:2018 : Évaluation biologique des dispositifs médicaux — Partie 1: Évaluation et essais au sein d’un processus de gestion du risque.

·                     ISO 17664:2017 : Stérilisation des produits de santé — Informations devant être fournies par le fabricant pour le retraitement des dispositifs médicaux restérilisables.

SECTION 11 : FIN DE VIE ET RESPONSABILITÉ ENVIRONNEMENTALE

La durée de vie de l’instrument n’est pas définie par le temps mais par son état fonctionnel. Lorsqu’il est jugé non conforme lors des inspections (voir Section 8), il doit être mis au rebut. Il doit impérativement suivre la filière d’élimination des Déchets d’Activités de Soins à Risques Infectieux (DASRI), et plus spécifiquement la filière des objets piquants, coupants, tranchants (OPCT). Une fois décontaminé, l’acier peut potentiellement entrer dans une filière de recyclage des métaux, conformément aux réglementations locales et à la politique environnementale de l’établissement de santé.
