OTOSCOPE WELCH ALLYN 71-XM2LXES

Introduction

L’otoscope Welch Allyn 71-XM2LXES représente une avancée significative dans le domaine du diagnostic ORL portable. Conçu pour les professionnels de santé exigeants, ce kit combine la technologie optique de pointe de la tête MacroView™ Basic LED avec la praticité et la durabilité d’une poignée d’alimentation Lithium-Ion rechargeable.

Ce dispositif médical se positionne comme une solution intermédiaire idéale entre les otoscopes de poche standards et les systèmes muraux fixes. Il offre un compromis parfait entre portabilité et performance clinique. Grâce à son optique brevetée, il fournit un champ de vision trois fois plus large qu’un otoscope traditionnel et un grossissement accru, permettant une visualisation quasi complète de la membrane tympanique sans avoir à effectuer de manœuvres complexes.

Les avantages clés de ce modèle incluent un grossissement de 5x, la technologie d’éclairage LED SureColor™ qui garantit un rendu des couleurs fidèle des tissus, et une poignée rechargeable via USB offrant une autonomie prolongée, éliminant ainsi la dépendance aux piles alcalines coûteuses et polluantes.

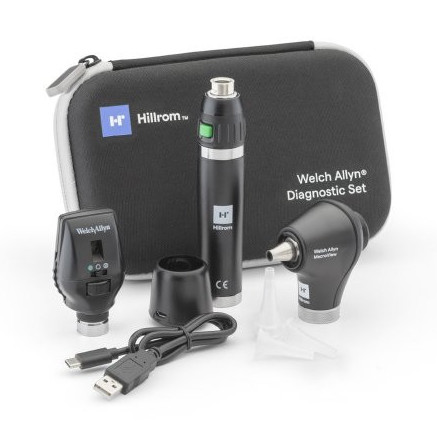

Composition du kit 71-XM2LXES

• Tête otoscope MacroView Basic LED (Réf. 238-2) : Nouvelle génération avec optique grand champ.
• Poignée rechargeable Lithium-Ion 3.5V Plus (Réf. 71900-USB) : Légère, ergonomique, avec connectivité USB.
• Câble de chargement USB : Pour une recharge universelle facile.
• Étui de protection souple : Pour le transport sécurisé et le rangement des accessoires.
• Jeu de spécules : Inclus pour une utilisation immédiate.

1. MODE D’EMPLOI

1.1 Déballage et préparation

Lors de la réception de votre kit 71-XM2LXES, procédez d’abord à une inspection visuelle de l’ensemble du contenu. Vérifiez que la lentille de l’otoscope est propre et exempte de rayures. Avant la première utilisation clinique, il est impératif de charger complètement la poignée Lithium-Ion.

Première charge : Connectez le câble USB fourni au port situé sur le module de charge de la poignée (ou sur le socle selon la configuration). Branchez l’autre extrémité à une source d’alimentation USB standard ou à l’adaptateur secteur fourni. Une LED témoin indiquera que la charge est en cours (généralement orange clignotant ou fixe) et passera au vert une fois la charge complète.

1.2 Assemblage et installation

L’assemblage du dispositif est intuitif et sécurisé :

• Alignez les encoches de la base de la tête otoscope (238-2) avec les ergots de la poignée (71900-USB).
• Appuyez fermement et tournez la tête dans le sens des aiguilles d’une montre jusqu’à entendre un clic ou sentir un verrouillage ferme.
• Installation des spécules : Sélectionnez un spécule jetable KleenSpec® ou LumiView™ approprié. Enfoncez-le sur l’embout conique de l’otoscope et tournez légèrement pour le verrouiller. Assurez-vous qu’il est bien fixé pour éviter tout détachement accidentel dans le canal auditif.
• Pour l’otoscopie pneumatique, connectez le tube du bulbe d’insufflation (vendu séparément ou inclus selon les offres) au port dédié sur le côté de la tête.

1.3 Mise en marche et réglages

La poignée est équipée d’un rhéostat électronique variable.

• Activation : Tournez la bague verte (ou noire) située sur le haut de la poignée dans le sens horaire. Un clic initial signale la mise sous tension.
• Réglage de l’intensité : Continuez à tourner pour augmenter l’intensité lumineuse. Pour un examen standard, une intensité moyenne à forte est recommandée pour bénéficier pleinement de la technologie SureColor, qui maintient une température de couleur constante même lors de la variation d’intensité (entre 3400K et 4500K), garantissant que les tissus rouges restent rouges et non orangés ou sombres.

1.4 Utilisation pour examen otoscopique

Pour patients adultes :

Invitez le patient à s’asseoir confortablement, la tête légèrement tournée à l’opposé de l’oreille à examiner. Tenez l’otoscope comme un stylo (prise « stylo ») pour une manipulation précise et pour pouvoir poser l’auriculaire sur la joue du patient, servant de point d’appui de sécurité en cas de mouvement brusque.

De l’autre main, saisissez le pavillon de l’oreille et tirez-le doucement vers le haut et vers l’arrière. Cette manœuvre permet de redresser le canal auditif cartilagineux. Insérez lentement le spécule en regardant à travers l’optique. Grâce au champ de vision élargi du MacroView, la membrane tympanique apparaît rapidement dans son intégralité, incluant le triangle lumineux, le manche du marteau et la pars flaccida.

Pour patients pédiatriques :

L’approche doit être rassurante. Pour les enfants de moins de 3 ans, la traction du pavillon doit se faire vers le bas et vers l’arrière. Utilisez un spécule de plus petit diamètre (2.75mm pour les nourrissons). Le grossissement 5x du MacroView est particulièrement utile ici pour distinguer les détails dans des canaux auditifs étroits.

1.5 Fonctionnalités avancées

• Illuminateur de gorge : La tête otoscope peut être détachée pour utiliser la poignée comme source de lumière directe pour un examen rapide de la gorge, ou la tête elle-même peut servir d’illuminateur proximal.
• Otoscopie pneumatique : Le système est scellé hermétiquement. En pressant le bulbe d’insufflation, vous pouvez observer la mobilité de la membrane tympanique. Une absence de mouvement peut indiquer une otite moyenne avec épanchement.
• Focus-Free : Contrairement aux anciens modèles, le MacroView Basic est conçu avec une profondeur de champ étendue, éliminant souvent le besoin de régler la mise au point manuellement, bien qu’une bague de mise au point fine soit disponible pour les corrections précises.

1.6 Après l’examen

Éjectez le spécule usagé directement dans une poubelle à déchets médicaux en tournant la bague d’éjection (si équipée) ou en le retirant manuellement, sans toucher la partie contaminée. Nettoyez la lentille frontale avec un chiffon doux ou un coton-tige imbibé d’alcool isopropylique à 70% si nécessaire. Replacez l’otoscope dans son étui souple pour le protéger de la poussière et des chocs.

1.7 Charge de la batterie

La technologie Lithium-Ion n’a pas d’effet mémoire. Vous pouvez recharger la poignée à tout moment. Une charge complète prend environ 3 à 4 heures et offre jusqu’à 120 minutes d’utilisation continue, ce qui correspond à plusieurs semaines de pratique normale. Lorsque le témoin lumineux change de couleur (orange/rouge), rechargez l’appareil.

2. FAQ – QUESTIONS FRÉQUEMMENT POSÉES

Questions techniques

Questions d’utilisation

Questions maintenance et Comparaison

3. DÉTAILS TECHNIQUES

3.1 Spécifications de la tête otoscope MacroView Basic LED (238-2)

• Champ de vision : Environ 7 mm de diamètre à 15 mm de distance (3x plus large que l’otoscope standard).
• Grossissement : Jusqu’à 5x (contre 2.5x pour les modèles standards).
• Système optique : MacroView breveté, optique de précision.
• Source lumineuse : LED intégrée (non remplaçable par l’utilisateur, durée de vie > 20 000h).
• Technologie couleur : SureColor™, CRI optimisé pour les tissus muqueux.
• Illuminance : 5200 Lux (typique).
• Température de couleur : 3400K à 4500K (Lumière blanche neutre/froide).
• Dimensions tête : 7 cm (H) x 4.5 cm (L) x 5.5 cm (P).
• Poids : Environ 180g (assemblé avec poignée).
• Boîtier : Technologie DuraShock™, résistance aux chutes sur sol dur.
• Étanchéité : Système scellé avec joint pour otoscopie pneumatique efficace.
• Compatibilité spécules : Gamme Welch Allyn KleenSpec et LumiView (2.75mm, 4.25mm).

3.2 Spécifications poignée rechargeable lithium-ion (71900-USB)

• Technologie batterie : Lithium-Ion (pas d’effet mémoire, densité énergétique élevée).
• Tension : 3.5V nominal.
• Autonomie : ~120 minutes en continu (soit des centaines d’examens).
• Temps de charge : 3 à 4 heures pour une charge complète (0 à 100%).
• Connecteur de charge : Port USB intégré (nécessite le module de charge amovible ou câble spécifique inclus).
• Poids : Environ 50% plus léger que les anciennes poignées NiCd (Nickel-Cadmium).
• Ergonomie : Design profilé avec surface texturée antidérapante.
• Matériaux : Résine technique haute résistance (CYCOLOY ou équivalent).

3.3 Normes et certifications

• Conformité réglementaire : Marquage CE (Dispositif Médical de Classe I selon MDR 2017/745), Approuvé FDA (USA Class I).
• Sécurité électrique : IEC 60601-1, Partie appliquée Type BF (protection contre les chocs électriques).
• Compatibilité électromagnétique (EMC) : Conforme à la norme IEC 60601-1-2.
• Biocompatibilité : ISO 10993 (parties en contact avec le patient).
• RoHS : Conforme (restriction des substances dangereuses).
• Protection Ingress : IPX0 (protection basique, ne pas immerger).

3.5 Environnement d’utilisation

• Température de fonctionnement : 10°C à 35°C.
• Humidité relative : 15% à 90% (sans condensation).
• Pression atmosphérique : 69.7 kPa à 106 kPa.
• Stockage/Transport : -20°C à +55°C, 10% à 95% HR.

3.6 Garantie

• Tête otoscope (238-2) : 1 an contre les défauts de fabrication.
• Source LED : Garantie 5 à 7 ans selon les conditions régionales.
• Poignée Lithium-Ion : 1 an.

4. COMPARAISON AVEC LES AUTRES OTOSCOPES WELCH ALLYN

4.1 Tableau comparatif détaillé

4.2 Analyse comparative et recommandations

71-XM2LXES vs 71-XM3LXES (Basic vs Plus) : Le choix entre ces deux modèles dépend uniquement de votre besoin de documentation numérique. Si vous devez capturer des images pour le dossier patient ou pour l’envoyer à un confrère, le modèle Plus (XM3) avec iExaminer est indispensable. Pour un usage purement clinique de visualisation directe, le modèle Basic (XM2) offre exactement la même qualité optique pour un coût inférieur.

MacroView (238-2) vs Standard (250-2) : La différence est radicale. Le modèle standard (250-2) est un excellent otoscope « classique », robuste et fiable. Cependant, le MacroView change l’expérience de l’examen : il permet de voir le tympan sans avoir à « balayer » le conduit auditif. Pour les pédiatres ou les cas de conduits sinueux, le MacroView est fortement recommandé.

LED vs Halogène (23820) : Les anciens modèles halogènes fournissent une lumière plus chaude (jaune) et chauffent physiquement. Les ampoules doivent être changées régulièrement et leur intensité baisse avec le temps. Les modèles LED (comme le XM2LXES) offrent une lumière blanche constante, ne chauffent pas et sont pratiquement sans entretien. Le passage au LED est économiquement et cliniquement justifié.

4.4 Recommandations par profil utilisateur

• Médecin généraliste : Le 71-XM2LXES est le choix optimal (Rapport Qualité/Prix/Performance).
• ORL : Le 71-XM3LXES (Modèle Plus) est recommandé pour la capacité de documentation et la garantie étendue de 5 ans.
• Pédiatre : Le 71-XM2LXES est idéal pour la rapidité d’examen permise par le grand champ de vision sur des patients qui bougent.
• Étudiant / Interne : Un modèle 250-2 ou un kit Pocket LED peut suffire pour débuter, mais investir directement dans un MacroView facilite grandement l’apprentissage de l’otoscopie.
• Urgences / SAMU : Le 71-XM2LXES pour sa robustesse DuraShock et sa batterie longue durée.

5. MAINTENANCE ET RÉPARATION

5.1 Maintenance préventive

Une maintenance régulière assure la longévité de votre investissement et la sécurité des patients.

• Quotidienne : Inspection visuelle rapide pour détecter fissures ou dommages. Nettoyage de la lentille avec un coton-tige imbibé d’alcool si des traces de cérumen sont visibles. Vérification du fonctionnement de la lumière.
• Hebdomadaire : Désinfection complète des surfaces externes de la poignée et de la tête avec des lingettes type CaviWipes®. Vérification que le port d’insufflation n’est pas obstrué.
• Mensuelle : Vérification de l’état de la batterie (cycle de charge complet). Inspection des joints d’étanchéité pour l’otoscopie pneumatique.

5.2 Protocoles de nettoyage approuvés

Produits autorisés : Alcool isopropylique 70%, Lingettes CaviWipes™, Sani-Cloth® Plus, Solution d’eau de Javel diluée (10% javel, 90% eau – attention aux corrosions à long terme, bien rincer/essuyer).

Interdit : Immersion totale, stérilisation à la vapeur (autoclave), oxyde d’éthylène, glutaraldéhyde, nettoyants abrasifs, acétone.

Procédure : 1. Retirer le spécule. 2. Essuyer les surfaces externes. 3. Nettoyer la lentille délicatement. 4. Laisser sécher à l’air libre avant utilisation.

5.3 Entretien batterie lithium-ion

Pour maximiser la durée de vie de la batterie : évitez de la laisser complètement déchargée pendant des mois (stockage profond). Si l’appareil n’est pas utilisé pendant une longue période (> 30 jours), chargez-le à environ 50% avant stockage. La température idéale de stockage est entre 15°C et 25°C.

Signes de fin de vie : Si l’autonomie chute drastiquement (< 30 minutes) ou si la charge ne tient plus, la batterie doit être remplacée par un service agréé.

5.4 Tableau de dépannage rapide

5.5 Service après-vente et réparations

En cas de panne non résolue par le dépannage de base, contactez le support technique Welch Allyn / Hillrom ou votre revendeur médical agréé.
Réparations couvertes par la garantie : Défauts de matériaux, panne de la LED, défaut électronique de la poignée (pendant la période de garantie).
Non couvert : Dommages accidentels (chutes violentes), immersion liquide, réparations par tiers non autorisés.

5.7 Stockage et fin de vie (Recyclage)

L’appareil contient des composants électroniques et une batterie Lithium-Ion. Il ne doit JAMAIS être jeté avec les ordures ménagères. Il doit être rapporté à un point de collecte DEEE (Déchets d’Équipements Électriques et Électroniques) ou retourné au fournisseur pour recyclage approprié, conformément à la directive européenne 2012/19/UE.

CONCLUSION

L’otoscope Welch Allyn 71-XM2LXES est un investissement stratégique pour tout praticien cherchant à améliorer la qualité de ses diagnostics ORL. En alliant la puissance visuelle du MacroView à l’indépendance énergétique du Lithium-Ion, ce kit offre une fiabilité et une performance inégalées dans sa catégorie.
