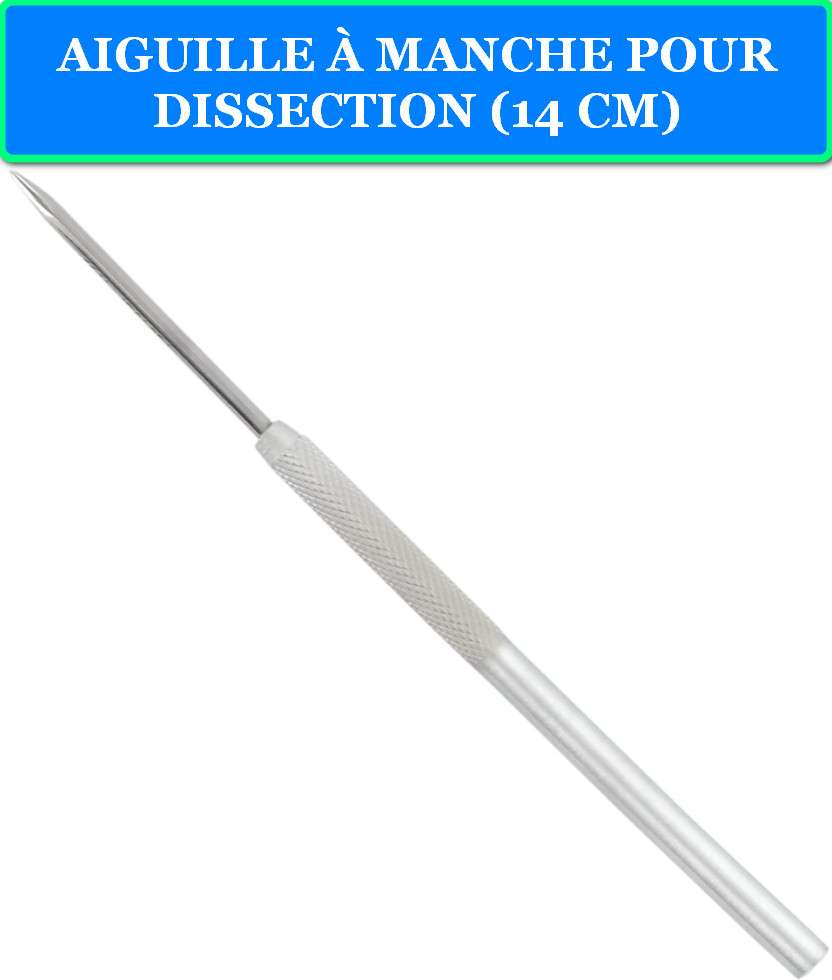

AIGUILLE À MANCHE POUR DISSECTION (14 CM)

AIGUILLE À MANCHE POUR DISSECTION (14 CM)

Référence: 701 | Date: 2024

Préambule / Résumé Exécutif

Ce document constitue une monographie technique exhaustive de l’Aiguille à Manche pour Dissection (14 cm), référence 501. Conçue pour la micro-dissection anatomique et histologique, cet instrument est essentiel pour séparer, pointer et manipuler des tissus délicats.

🔑 CARACTÉRISTIQUE INNOVATION CLÉ: Il se compose d’une pointe acérée et fine fixée de manière permanente à un manche ergonomique, offrant un contrôle tactile supérieur.

Sa longueur de 14 cm est optimisée pour une manipulation stable et précise sous microscope ou loupe binoculaire. La pointe est fabriquée en acier inoxydable de haute dureté, capable de maintenir un tranchant ou une finesse extrême, tandis que le manche est conçu pour résister aux cycles de stérilisation et assurer une préhension antidérapante. Cet instrument est indispensable dans les laboratoires de pathologie, de recherche et les salles de dissection fine.

Glossaire des Termes Techniques

• Aiguille de Dissection : Instrument pointu et fin utilisé pour séparer et manipuler des structures anatomiques sans les couper.

• Micro-dissection : Procédure chirurgicale ou de laboratoire nécessitant de travailler à l’échelle microscopique ou submillimétrique.

• Manche Moleté : Poignée présentant un motif de fines rainures (moletage) pour assurer une préhension antidérapante.

• Acier Inoxydable AISI 420 : Acier inoxydable martensitique, choisi pour sa capacité à atteindre une très haute dureté par traitement thermique, cruciale pour la pointe.

• Atraumatique (Manipulatif) : Caractéristique de l’instrument lorsqu’il est utilisé pour séparer plutôt que de sectionner les plans tissulaires.

• Chirurgie Fine : Intervention nécessitant des instruments de petite taille et une grande précision.

• Retraitement : Le processus complet de nettoyage, désinfection et stérilisation d’un instrument réutilisable.

Section 1 : Contexte Historique et Positionnement Clinique

L’aiguille de dissection est un instrument fondamental dont la conception est restée simple, mais dont l’exécution technique exige une grande précision. L’évolution a conduit à l’utilisation de matériaux modernes (acier inoxydable) pour garantir la stérilité et la durabilité, remplaçant les aiguilles insérées dans des manches en bois ou en plastique moins hygiéniques.

🎯 POSITIONNEMENT CLINIQUE ESSENTIEL : L’Aiguille à Manche pour Dissection se positionne comme un outil de précision essentiel dans :

Applications Spécialisées :

• Laboratoires d’Histologie/Pathologie : Séparation des couches tissulaires pour le prélèvement d’échantillons ou la préparation de lames • Neurobiologie/Microchirurgie : Manipulation de structures nerveuses ou vasculaires fines • Anatomie : Dissection fine pour pointer ou isoler des structures

Sa longueur de 14 cm et son poids léger sont idéaux pour un contrôle tactile fin, permettant au chirurgien ou au chercheur de sentir la résistance des tissus.

Section 2 : Spécifications Techniques Fondamentales

Section 3 : Analyse Approfondie des Matériaux et de leur Traitement

La performance de l’aiguille dépend entièrement de la dureté de sa pointe et de la résilience du manche.

Matériau : Acier Inoxydable AISI 420 (Pointe)

Rôle : L’AISI 420 est un acier à haute teneur en carbone qui, après un traitement thermique spécifique (trempe et revenu), atteint une dureté Rockwell (HRC) élevée. Cette dureté est essentielle pour que la pointe maintienne sa finesse et sa rigidité sans se plier ou s’émousser prématurément.

Matériau : Acier Inoxydable AISI 304 (Manche)

Rôle : L’AISI 304 est utilisé pour le manche car il offre une meilleure résistance à la corrosion que le 420 (qui est plus sujet à la corrosion s’il n’est pas parfaitement entretenu) et une bonne usinabilité pour le moletage.

Traitement de Surface : Polissage et Passivation

Le polissage de la pointe est critique pour réduire la friction lors de la pénétration du tissu. L’ensemble de l’instrument subit une passivation pour maximiser la protection contre la corrosion, qui serait particulièrement dangereuse sur la pointe fine.

Section 4 : Ingénierie de la Conception et Ergonomie Avancée

L’ingénierie est focalisée sur la transmission précise du mouvement de la main à la pointe.

1. La Pointe (Élément Fonctionnel)

• Finesse : La pointe est usinée pour être extrêmement fine, ce qui permet de séparer les tissus par clivage plutôt que par cisaillement.

• Fixation Permanente : L’aiguille est sertie et soudée dans le manche. Cette fixation permanente est une caractéristique de sécurité qui élimine le risque de détachement de la pointe pendant l’utilisation et assure une connexion rigide.

2. Le Manche Moleté

• Ergonomie : Le manche est conçu pour une prise en main « crayon » ou « stylo », permettant un mouvement de micro-précision. Le moletage assure une prise antidérapante même avec des gants mouillés.

• Équilibre : Le poids léger (15-25g) minimise l’inertie, ce qui permet au chirurgien ou au technicien d’exercer une pression très contrôlée.

Section 5 : Analyse et Gestion des Risques (selon ISO 14971)

L’analyse des risques est centrée sur le risque de blessure percutanée et la défaillance de la pointe.

Section 6 : Instructions Opératoires Standard (S.O.P.)

L’utilisation de cet instrument doit être exécutée avec une technique de micro-précision et un contrôle strict de la force appliquée.

6.1 Préparation et Inspection (Micro-étapes Pré-Opératoires)

⚠️ CRITIQUE DE SÉCURITÉ : Examiner la pointe sous une loupe binoculaire pour s’assurer qu’elle est parfaitement fine, droite et exempte de micro-fissures.

1. Vérification Stérile : Confirmer l’intégrité de l’emballage stérile.

2. Inspection de la Pointe : Examiner la pointe sous une loupe binoculaire (si disponible) pour s’assurer qu’elle est parfaitement fine, droite et exempte de micro-fissures ou de résidus.

3. Test d’Équilibre : S’assurer que le manche est sec et offre une prise ferme sur le moletage.

6.2 Application Clinique (Micro-étapes de Dissection)

1. Prise en Main : Tenir le manche selon la technique du stylo (ou crayon), en utilisant le pouce, l’index et le majeur, pour maximiser la dextérité.

2. Mouvement de Clivage : Utiliser la pointe principalement pour séparer (cliver) les plans tissulaires et non pour couper ou forcer. L’angle d’attaque doit être faible, presque parallèle au plan de dissection, pour glisser entre les fibres.

3. Manipulation : Utiliser la pointe pour isoler et pointer de petites structures (nerfs, vaisseaux) sous une magnification optique.

4. Précaution : Ne jamais exercer de force latérale sur l’aiguille pour éviter la rupture de la pointe ou la déformation du manche.

6.3 Retrait et Décontamination

1. Sécurisation : À la fin de la procédure, placer immédiatement l’aiguille dans un réceptacle sécurisé (non dans un champ opératoire mou) pour prévenir les blessures.

2. Décontamination Immédiate : Essuyer les fluides biologiques et initier immédiatement le protocole de retraitement.

Section 7 : Cycle de Vie Complet de l’Instrument (Protocoles de Retraitement ultra-détaillés)

🚨 ATTENTION PARTICULIÈRE : Le nettoyage du moletage et la protection de la pointe sont les étapes critiques du retraitement.

Étapes Obligatoires :

1. Pré-nettoyage (Point d’Usage) : Plonger immédiatement l’aiguille (pointe vers le bas) dans une solution enzymatique.

2. Nettoyage Manuel : Utiliser une brosse à poils souples ou un coton-tige pour nettoyer le moletage du manche. Utiliser une brosse très fine ou un jet d’eau pour nettoyer la pointe délicatement.

3. Nettoyage par Ultrasons (Recommandé) : Placer l’aiguille dans un bac à ultrasons pendant 5 minutes.

4. Séchage : Sécher l’instrument à l’air comprimé pour éliminer toute trace d’humidité, en particulier au niveau du joint de soudure de la pointe.

5. Inspection : Inspecter visuellement la pointe (idéalement à la loupe) pour détecter tout dommage ou émoussage.

6. Stérilisation (Autoclavage) : Stériliser l’instrument dans un emballage rigide ou un sachet, en veillant à ce que la pointe soit protégée des chocs. Cycle validé : 134°C pendant 5 minutes.

Section 8 : Dépannage et Maintenance Curative

Section 9 : Cadre Réglementaire et Normatif Détaillé

L’Aiguille à Manche pour Dissection est un dispositif médical de classe I réutilisable stérile.

• Règlement (UE) 2017/745 (MDR) : Conformité basée sur garantie sécurité, vérification intégrité pointe après chaque retraitement

• ISO 13485:2016 : Système gestion qualité fabricant certifié, garantissant constance dureté et finesse pointe

• ISO 14971:2019 : Gestion risques appliquée pour atténuer risque blessure par piqûre (infectieux) et rupture pointe

• ISO 17664:2017 : Protocole retraitement strictement conforme à cette norme

• ASTM F899-18 : Spécification alliages acier inoxydable pour instruments

Section 10 : Références Normatives

• ISO 13485:2016 – Systèmes de management de la qualité • ISO 14971:2019 – Application de la gestion des risques • ISO 17664:2017 – Informations pour le retraitement • Règlement (UE) 2017/745 – Règlement relatif aux dispositifs médicaux (MDR) • ASTM F899-18 – Spécification des alliages d’acier inoxydable pour instruments

Section 11 : Fin de Vie et Responsabilité Environnementale

Sécurisation et Valorisation

🛡️ SÉCURISATION OBLIGATOIRE : Avant la mise au rebut, la pointe doit être sécurisée (par exemple, recouverte d’un capuchon de protection rigide) pour prévenir toute blessure du personnel de gestion des déchets.

• Valorisation des Matériaux : Composé entièrement d’acier inoxydable, l’instrument doit être acheminé vers la filière de recyclage des métaux pour la valorisation de l’acier

• Décontamination finale : Dernier cycle complet de nettoyage et stérilisation

• Protection personnel : Capuchon rigide obligatoire sur pointe avant mise au rebut

DOCUMENT TECHNIQUE PROFESSIONNEL MICRO-DISSECTION Aiguille à Manche pour Dissection 14 cm – Référence 501 Spécialisée pour manipulation tissus délicats – Laboratoires et microchirurgie

🎯 CARACTÉRISTIQUES TECHNIQUES CLÉS :

• Pointe AISI 420 durci haute dureté Rockwell (HRC)
• Manche AISI 304 moleté préhension antidérapante
• Fixation permanente sertie et soudée sécurisée
• Longueur 140mm optimisée contrôle tactile fin
• Poids léger 15-25g minimise inertie
• Finesse pointe < 0,5mm pour clivage tissulaire
• Technique prise « crayon » pour micro-précision
