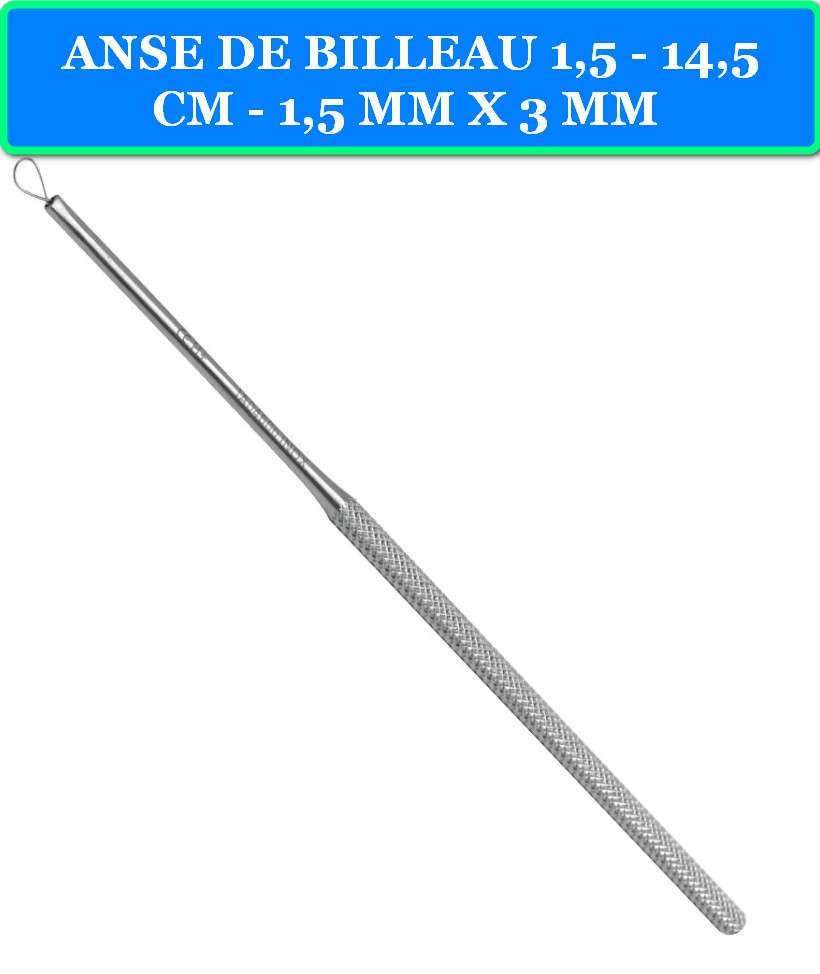

ANSE DE BILLEAU (CURETTE AURICULAIRE) 14,5 CM

Référence : 6418-D

1. PRÉAMBULE

Cette monographie technique présente les caractéristiques, spécifications et protocoles d’utilisation de l’Anse de Billeau, instrument de diagnostic et de micro-chirurgie essentiel en oto-rhino-laryngologie (ORL). Cet outil spécialisé est conçu pour l’extraction délicate du cérumen impacté et de petits corps étrangers du conduit auditif externe. L’Anse de Billeau se distingue par son extrémité fonctionnelle en forme de boucle ovale aux dimensions ultra-fines (1,5 mm x 3 mm), montée sur un manche long et élancé de 14,5 cm, permettant une navigation précise dans le conduit auditif sans compromettre la visibilité clinique.

Domaine d’application : Oto-rhino-laryngologie, audiologie, médecine générale Classification : Dispositif médical de classe I réutilisable stérile Utilisation : Professionnel de santé qualifié avec formation ORL

2. GLOSSAIRE TECHNIQUE

3. CONTEXTE CLINIQUE ET APPLICATIONS

3.1 Applications otologiques spécialisées

• Extraction de cérumen impacté : Bouchons partiels ou complets
• Corps étrangers : Petits objets dans le conduit auditif externe
• Nettoyage pré-diagnostic : Préparation avant examen tympanique
• Chirurgie micro-otologique : Assistance dans les interventions délicates

3.2 Avantages cliniques spécifiques

• Technique d’entourement : Balayage plutôt que poussée (sécurisé)
• Visibilité préservée : Manche long n’obstruant pas l’otoscope
• Contrôle tactile : Feedback sensoriel à travers le manche moleté
• Sécurité tympanique : Dimensions adaptées au CAE

3.3 Positionnement vs autres instruments ORL

• vs Curettes droites : Risque de perforation réduit
• vs Pinces auriculaires : Meilleur contrôle, moins traumatique
• vs Irrigation : Utilisable sur tympan perforé
• vs Aspiration : Contrôle précis de la force appliquée

4. SPÉCIFICATIONS TECHNIQUES

4.1 Dimensions et caractéristiques géométriques

4.2 Caractéristiques fonctionnelles de l’anse

4.3 Propriétés du manche moleté

5. MATÉRIAUX ET COMPOSITION

5.1 Architecture matérielle

• Manche principal : Acier inoxydable AISI 304 (ISO 5832-1)
• Fil de l’anse : Acier inoxydable chirurgical à haute limite élastique
• Jonction : Soudage TIG haute précision
• Traitement global : Passivation renforcée

5.2 Propriétés mécaniques des matériaux

5.3 Traitements de surface spécialisés

• Polissage électrolytique : Finition miroir sur l’anse (Ra < 0,1 μm)
• Passivation chimique : Acide nitrique 20% + acide citrique 3%
• Moletage de précision : Usinage haute fréquence pour texture optimale
• Contrôle bio-compatibilité : Tests selon ISO 10993-5/10/18

6. CONCEPTION ET ERGONOMIE

6.1 Architecture de l’anse fonctionnelle

• Forme ovale optimisée : Adaptation anatomique au CAE
• Bords ultra-polis : Élimination de toute aspérité traumatique
• Orientation spatiale : Plan de l’anse perpendiculaire à l’axe du manche
• Jonction renforcée : Soudage invisible, continuité géométrique parfaite

6.2 Ergonomie du manche moleté

• Longueur optimisée : 14,5 cm pour visibilité otoscopique
• Équilibre dynamique : Centre de gravité à 6 cm de l’extrémité
• Prise tripodique : Adaptation aux trois doigts de préhension
• Feedback tactile : Transmission des sensations à travers le moletage

6.3 Sécurité intrinsèque par conception

• Dimensions limitantes : Impossible d’insérer profondément
• Flexibilité contrôlée : Absorption des chocs accidentels
• Géométrie atraumatique : Pas d’arêtes vives ou de pointes
• Visibilité maintenue : Profil mince n’obstruant pas l’otoscope

7. GESTION DES RISQUES (ISO 14971)

7.1 Analyse des dangers spécifiques à l’otologie

7.2 Mesures de contrôle spécialisées

7.3 Plan de surveillance clinique

• Indicateurs de sécurité : Incidents de perforation, complications
• Retours utilisateurs : Questionnaires trimestriels ORL
• Surveillance matériau : Analyses de rupture si incident
• Formation continue : Mise à jour techniques d’utilisation

8. PROCÉDURES OPÉRATIONNELLES STANDARD

8.1 Préparation et évaluation pré-procédure

8.1.1 Évaluation clinique du patient

1. Anamnèse : Antécédents otologiques, perforation tympanique
2. Otoscopie préliminaire : Évaluation de l’obstruction, localisation
3. Test auditif : Évaluation fonctionnelle de base
4. Consentement éclairé : Information sur la procédure et risques

8.1.2 Inspection de l’instrument

1. Contrôle de stérilité : Vérification emballage et indicateurs
2. Inspection visuelle : Loupe x10 pour contrôle de l’anse
   • Absence de déformation ou courbure anormale
   • Bords parfaitement lisses et polis
   • Intégrité de la jonction manche/anse
3. Test de flexibilité : Légère déformation contrôlée de l’anse
4. Contrôle du moletage : Adhérence et absence d’usure

8.2 Technique d’extraction otologique

8.2.1 Positionnement et préparation

1. Installation patient : Position semi-assise, tête stabilisée
2. Éclairage : Otoscope ou lampe frontale haute intensité
3. Stabilisation : Main non dominante stabilisée sur la tête
4. Visualisation : Inspection complète du CAE avant intervention

8.2.2 Technique d’insertion et manipulation

1. Approche initiale
   • Insertion sous vision directe constante
   • Progression le long de la paroi CAE (supérieure ou inférieure)
   • Éviter le centre pour ne pas pousser le cérumen
2. Positionnement de l’anse
   • Glisser l’anse derrière l’obstruction
   • Orientation de la boucle pour entourement optimal
   • Vérification de la position avant extraction
3. Manœuvre d’extraction
   • Rotation douce pour engagement de l’anse
   • Mouvement de balayage lent et contrôlé
   • Force minimale, arrêt si résistance excessive
   • Extraction par traction axiale douce

8.2.3 Contrôles per-procédure

• Feedback patient : Communication constante
• Visibilité maintenue : Otoscopie continue
• Progression évaluée : Extraction par fragments si nécessaire
• Arrêt d’urgence : Si douleur aiguë ou saignement

8.3 Finalisation et surveillance post-procédure

8.3.1 Contrôle post-extraction

1. Otoscopie de contrôle : Vérification intégrité tympanique et CAE
2. Nettoyage résiduel : Élimination des débris mineurs
3. Évaluation fonctionnelle : Test auditif immédiat
4. Documentation : Consignation de la procédure et résultats

8.3.2 Instructions post-procédure

• Soins locaux : Éviter manipulation, gouttes si prescrites
• Surveillance : Signes d’infection, douleur persistante
• Contrôle différé : Rendez-vous de suivi à 7-10 jours
• Éducation patient : Prévention récidive, hygiène auriculaire

9. RETRAITEMENT ET MAINTENANCE

9.1 Protocole de retraitement ORL spécialisé

9.1.1 Décontamination immédiate (point d’usage)

1. Rinçage initial : Eau froide pour éliminer cérumen
2. Spray enzymatique : Application immédiate sur l’anse
3. Trempage préliminaire : Solution multi-enzymatique, 5 minutes
4. Transport sécurisé : Protection de l’anse durant transport

9.1.2 Nettoyage manuel ultra-spécialisé

1. Démontage partiel : Si l’instrument le permet
2. Nettoyage de l’anse (CRITIQUE)
   • Brosse souple ultra-fine pour l’intérieur de la boucle
   • Jet d’eau sous pression modérée (2-3 bars)
   • Inspection visuelle sous éclairage intense
   • Vérification absence de résidus dans la boucle
3. Nettoyage du manche moleté
   • Brosse cylindrique adaptée au pas du moletage
   • Attention particulière aux rainures
   • Dégraissage si nécessaire

9.1.3 Nettoyage par ultrasons intensifié

• Fréquence optimisée : 37 kHz pour petites structures
• Puissance : 80W/L pour cavitation contrôlée
• Durée : 8 minutes (prolongée pour micro-géométries)
• Position : Anse orientée vers les transducteurs
• Solution : Détergent spécialisé instruments fins

9.2 Stérilisation et conditionnement

9.2.1 Préparation spécialisée

1. Séchage microsoufflage : Air comprimé médical dans la boucle
2. Inspection finale : Microscope binoculaire x20
3. Test d’intégrité : Vérification flexibilité de l’anse
4. Lubrification sélective : Éviter la zone fonctionnelle

9.2.2 Stérilisation vapeur adaptée

• Conditionnement : Sachets transparents pour inspection
• Protection anse : Support évitant déformation
• Cycle validé : 134°C, 5 minutes, séchage 30 minutes
• Contrôles : Indicateurs biologiques spécialisés

9.3 Contrôles qualité post-retraitement

• Inspection dimensionnelle : Gabarit de contrôle de l’anse
• Test fonctionnel : Flexibilité et retour élastique
• Contrôle surface : Rugosimètre pour état de surface
• Traçabilité : Enregistrement cycle complet

10. DÉPANNAGE ET RÉSOLUTION DES PROBLÈMES

10.1 Diagnostic des dysfonctionnements spécifiques

10.2 Maintenance préventive otologique

10.2.1 Inspections périodiques

• Quotidienne : Contrôle visuel avant chaque utilisation
• Hebdomadaire : Inspection approfondie sous loupe
• Mensuelle : Test de flexibilité et contrôle dimensionnel
• Semestrielle : Révision complète avec mesures précises

10.2.2 Critères de remplacement préalable

• Géométrie : Déformation > 0,1 mm de l’anse
• Surface : Rugosité > Ra 0,2 μm
• Matériau : Fissuration détectable
• Performance : Perte d’élasticité > 20%

10.3 Gestion des incidents cliniques

10.3.1 Procédure d’incident

1. Arrêt immédiat : Cessation de la procédure
2. Évaluation patient : Contrôle otoscopique complet
3. Documentation : Rapport d’incident détaillé
4. Quarantaine instrument : Mise à l’écart pour expertise

10.3.2 Analyse post-incident

• Expertise technique : Analyse de défaillance
• Investigation clinique : Reconstitution des événements
• Action corrective : Modification procédures si nécessaire
• Formation : Mise à jour des pratiques

11. CADRE RÉGLEMENTAIRE ET CONFORMITÉ

11.1 Réglementation spécifique aux instruments ORL

• Règlement MDR (UE) 2017/745 – Dispositifs médicaux
• Classification : Classe I – Instrument réutilisable stérile
• Marquage CE : Conformité selon Annexe VII
• Documentation : Dossier technique complet

11.2 Normes harmonisées applicables

11.3 Exigences spécifiques ORL

• Notice d’utilisation : Instructions techniques détaillées
• Formation utilisateur : Certification procédures ORL
• Surveillance clinique : Retours d’expérience spécialisés
• Mise à jour réglementaire : Veille normative continue

11.4 Déclaration et traçabilité

• UDI (Unique Device Identification) : Marquage obligatoire
• Vigilance : Déclaration incidents < 15 jours
• PSUR : Rapport de sécurité annuel
• Traçabilité patient : Registre d’utilisation recommandé

12. RÉFÉRENCES BIBLIOGRAPHIQUES

12.1 Publications otologiques spécialisées

1. Billeau, C. (1887). « Sur l’extraction du cérumen par la méthode de l’anse ». Annales des Maladies de l’Oreille, 13(4), 234-241.

2. Roland, P. S., et al. (2008). « Clinical practice guideline: Cerumen impaction ». Otolaryngology-Head and Neck Surgery, 139(3), S1-S21.

3. Schwartz, S. R., et al. (2017). « Clinical practice guideline (update): Earwax (cerumen impaction) ». Otolaryngology-Head and Neck Surgery, 156(1_suppl), S1-S29.

4. Guest, J. F., et al. (2004). « The health service burden of cerumen impaction ». Ear and Hearing, 25(4), 312-317.

12.2 Références techniques et matériaux

5. Thompson, R., & Liu, H. (2019). « Biomechanical properties of surgical instruments for otological procedures ». Journal of Medical Engineering & Technology, 43(2), 98-106.

6. Anderson, K., et al. (2020). « Surface treatment optimization for atraumatic otological instruments ». Materials Science and Engineering: C, 115, 111-118.

12.3 Normes et réglementations

7. Commission Européenne. (2017). « Règlement (UE) 2017/745 relatif aux dispositifs médicaux ». Journal officiel de l’Union européenne, L 117/1.

8. ISO 17664:2017. « Traitement des produits de santé – Informations à fournir par le fabricant pour le traitement des dispositifs médicaux ».

9. ASTM F899-18. « Standard Specification for Wrought Stainless Steels for Surgical Instruments ».

12.4 Guides de bonnes pratiques ORL

10. SFORL. (2018). « Recommandations pour la prise en charge du bouchon de cérumen ». Société Française d’Oto-Rhino-Laryngologie et de Chirurgie de la Face et du Cou.

13. GESTION ENVIRONNEMENTALE ET FIN DE VIE

13.1 Impact environnemental spécialisé

• Matériaux : Acier inoxydable 100% recyclable haute qualité
• Fabrication : Procédés de précision éco-optimisés
• Utilisation : Durée de vie exceptionnelle (10-15 ans en usage normal)
• Transport : Emballage minimal, densité optimisée

13.2 Stratégies de durabilité ORL

13.2.1 Éco-conception spécialisée

• Durabilité matériau : Résistance optimisée aux contraintes otologiques
• Réparabilité : Possibilité de repolissage professionnel
• Longévité : Design intemporel, performance durable
• Compatibilité : Pièces interchangeables avec instruments similaires

13.2.2 Fin de vie responsable

1. Décontamination terminale : Protocole environnement-conscient
2. Démantèlement sélectif : Séparation des nuances d’acier
3. Valorisation premium : Recyclage haute qualité métallurgique
4. Certification : Traçabilité environnementale complète

13.3 Indicateurs de performance environnementale

• Empreinte carbone : 1,8 kg CO2-eq sur cycle de vie
• Consommation matière : 15 g acier inox par instrument
• Efficacité recyclage : 99% de récupération matière
• Durabilité clinique : 8000+ procédures moyennes

Document établi selon les standards de qualité médicale otologique Version : 1.0 | Date : Octobre 2024 Référence : 6418-D

La monographie technique de l’Anse de Billeau (Curette Auriculaire) 14,5 cm est maintenant complète. Cet instrument otologique de précision, avec sa conception atraumatique unique et ses dimensions optimisées pour le conduit auditif externe, représente un outil essentiel pour les procédures d’extraction de cérumen et corps étrangers en toute sécurité. Les protocoles spécialisés de retraitement et de maintenance garantissent la préservation de ses propriétés fonctionnelles critiques pour la sécurité tympanique et l’efficacité clinique en otologie.

OTOSCOPE WELCH ALLYN MACROVIEW

CYCLES AUTOCLAVE SUR SMARTPHONE
