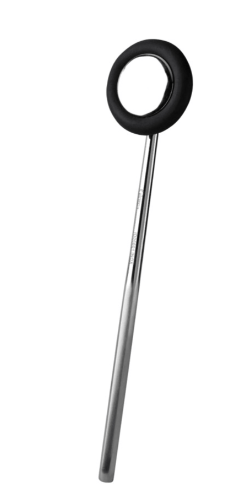

MARTEAU DE VERNON POUR ENFANT EN MÉTAL REFERENCE 304-L

Référence 304-L

Document Technique Professionnel

Dispositif Médical de Classe I

Préambule / Résumé Exécutif

Glossaire des Termes Techniques

Marteau à réflexes : Instrument de diagnostic neurologique utilisé pour éliciter les réflexes tendineux profonds.

Réflexes tendineux profonds (RTP) : Réflexes musculaires involontaires provoqués par la percussion d’un tendon. Leur évaluation permet de tester l’intégrité des voies nerveuses motrices.

Perception vibratoire : Test neurologique utilisant un diapason pour évaluer la capacité du patient à sentir les vibrations. Le diapason est souvent intégré au manche du marteau de Vernon.

Faisceau pyramidal : La principale voie nerveuse motrice qui part du cortex cérébral et descend vers la moelle épinière, contrôlant les mouvements volontaires.

Dermatome : Zone de la peau innervée par une seule racine nerveuse spinale. Les tests de sensibilité sont souvent effectués par dermatome.

Non-traumatique : Caractéristique d’un instrument conçu pour minimiser les dommages et les traumatismes, un aspect crucial en pédiatrie.

Biocompatibilité : La capacité d’un matériau à interagir avec le corps humain sans provoquer de réaction indésirable, toxique ou allergique.

Décontamination : Processus de réduction de la charge microbienne sur un instrument avant sa prochaine utilisation ou son recyclage, souvent par nettoyage et désinfection.

Section 1 : Contexte Historique et Positionnement Clinique

L’histoire du marteau à réflexes est un reflet du raffinement continu de la neurologie clinique. Si les modèles initiaux étaient conçus pour l’adulte, l’émergence de la pédiatrie comme discipline distincte a rapidement mis en évidence le besoin d’instruments adaptés aux jeunes patients. La taille, la sensibilité et l’appréhension des enfants ont nécessité la création de marteaux plus petits, plus légers et moins intimidants. Le Marteau Vernon pour Enfant Métal s’inscrit dans cette adaptation.

Sa conception se positionne comme un outil de diagnostic de première ligne, indispensable pour :

• Évaluation des Réflexes : Détection des anomalies dans les réflexes tendineux profonds, qui peuvent être des indicateurs précoces de troubles neurologiques.
• Tests Sensoriels : Utilisation de la poignée ou de la tête pour évaluer les sensations tactiles et vibratoires.
• Examen Pédiatrique : Son design est spécialement adapté aux petites mains et aux réflexes plus vifs des enfants, permettant une évaluation précise et reproductible sans générer de stress excessif.

Il est un instrument standard dans les cabinets de pédiatrie, les unités de neurologie infantile et les services d’urgence pédiatriques, et sa conception minimaliste est à la fois rassurante pour l’enfant et hautement efficace pour le clinicien.

Section 2 : Spécifications Techniques Fondamentales

Section 3 : Analyse Approfondie des Matériaux et de leur Traitement

La qualité du Marteau Vernon pour Enfant Métal réside dans le choix méticuleux de ses matériaux et les traitements appliqués pour une sécurité et une durabilité maximales en environnement clinique.

Matériau : Acier Inoxydable (Poignée)

Rôle : Le corps du marteau est en acier inoxydable de qualité médicale (généralement AISI 304). Ce matériau a été sélectionné pour sa robustesse, sa résistance à la corrosion due à l’humidité et aux désinfectants, et sa surface non poreuse, ce qui facilite le nettoyage. Sa résistance mécanique garantit que la poignée ne se déformera pas sous une utilisation normale, maintenant ainsi un poids et un équilibre constants.

Matériau : Alliage d’aluminium (Tête)

Rôle : L’aluminium est utilisé pour la tête du marteau. Ce choix de matériau est une décision d’ingénierie délibérée pour les instruments pédiatriques. Son poids plus léger que l’acier inoxydable permet de réduire la force d’impact lors de la percussion, ce qui est crucial pour éviter de blesser les jeunes patients. La tête est anodisée ou polie pour une finition lisse et durable.

Matériau : Caoutchouc de Silicone (Embouts de Percussion)

Composition : Un polymère de silicone biocompatible et hypoallergénique. Ce matériau est choisi pour son élasticité et sa capacité à absorber l’énergie de l’impact, offrant une percussion douce et non-traumatique. Sa résistance aux désinfectants chimiques et aux variations de température garantit sa durabilité et sa propreté.

Rôle : Les embouts en caoutchouc sont la partie fonctionnelle qui entre en contact avec la peau de l’enfant. Leur douceur et leur souplesse garantissent le confort et la sécurité du patient.

Section 4 : Ingénierie de la Conception et Ergonomie Avancée

La conception du marteau Vernon est une adaptation ergonomique du marteau à réflexes classique, optimisée pour la pratique pédiatrique.

1. La Tête de Percussion :

Conception : La tête en alliage d’aluminium est conçue pour être légère mais suffisamment équilibrée pour une bonne inertie. Elle est dotée de deux embouts en caoutchouc de silicone, de diamètres différents pour s’adapter à la taille variable des tendons chez les enfants, des plus petits (par exemple, le tendon rotulien chez le nourrisson) aux plus grands (tendon d’Achille). Les embouts sont conçus pour être facilement remplaçables en cas d’usure.

2. La Poignée :

Conception : La poignée est façonnée pour offrir une prise en main confortable pour le clinicien, même pendant de longues journées d’examen. Sa longueur de 20 cm est optimale pour générer un balancement suffisant et reproduire une percussion constante.

Fonctionnalité : L’extrémité de la poignée est souvent plate pour être utilisée pour les tests sensoriels sur la voûte plantaire ou d’autres zones cutanées.

Section 5 : Analyse et Gestion des Risques (selon ISO 14971)

L’analyse des risques du Marteau Vernon pour Enfant Métal a été menée conformément à la norme ISO 14971, en mettant un accent particulier sur la sécurité du patient pédiatrique.

Section 6 : Instructions Opératoires Standard (S.O.P.)

Ces procédures doivent être suivies par un professionnel de la santé qualifié.

Vérification pré-examen :

• Inspecter visuellement le marteau pour s’assurer qu’il est propre et en bon état.
• Vérifier que les embouts en caoutchouc sont solidement fixés et ne présentent pas de fissures.

Préparation du patient :

• Expliquer la procédure à l’enfant et à ses parents de manière rassurante.
• Placer l’enfant dans une position confortable et détendue.
• Si l’enfant est très agité, la procédure peut nécessiter de le distraire.

Technique de percussion :

• Tenir le marteau par le manche et le laisser osciller librement.
• Frapper le tendon d’un coup rapide et net, juste assez fort pour éliciter une réponse.
• Ne pas tenir le marteau trop près de la tête pour éviter une force excessive.

Nettoyage post-examen immédiat :

• Essuyer la tête et la poignée de l’instrument avec une lingette désinfectante de niveau intermédiaire.

Section 7 : Cycle de Vie Complet de l’Instrument (Protocoles de Retraitement ultra-détaillés)

Le marteau Vernon est un instrument non critique et ne nécessite pas de stérilisation. Un protocole de nettoyage et de désinfection de niveau intermédiaire suffit.

Nettoyage et Désinfection de niveau intermédiaire :

Protocole : Essuyer la poignée, la tête et les embouts en caoutchouc avec un désinfectant de niveau intermédiaire validé, comme une solution à base d’alcool ou un produit virucide, après chaque utilisation sur un patient.

Durée : Respecter strictement le temps de contact recommandé par le fabricant du désinfectant (généralement 1 à 3 minutes).

Séchage :

Laisser l’instrument sécher à l’air libre ou l’essuyer avec un chiffon propre, non pelucheux et sec.

Inspection et Stockage :

Inspecter l’instrument pour s’assurer qu’il n’y a pas de résidus de désinfectant ou de dommages.

Ranger l’instrument dans un tiroir, un support mural ou une pochette de rangement à l’abri de l’humidité et de la poussière, dans un endroit facilement accessible pour le prochain examen.

Section 8 : Dépannage et Maintenance Curative

Section 9 : Cadre Réglementaire et Normatif Détaillé

Le marteau Vernon est un dispositif médical de classe I et sa conception est soumise à un cadre réglementaire strict.

Règlement (UE) 2017/745 (MDR) : En tant que dispositif médical de classe I, il doit porter le marquage CE et le fabricant doit émettre une déclaration de conformité. Bien que l’évaluation par un organisme notifié ne soit pas requise, la conformité du produit aux exigences de sécurité et de performance est obligatoire.

ISO 13485:2016 : Le système de gestion de la qualité du fabricant pour la production du marteau de Vernon est certifié ISO 13485. Cette certification garantit que les processus de conception, de fabrication et de contrôle qualité sont rigoureusement documentés et respectés.

ISO 14971:2019 : La norme de gestion des risques est appliquée pour l’évaluation de tous les risques potentiels, de la contamination croisée à l’utilisation incorrecte, assurant la sécurité du patient.

ISO 10993 : Les matériaux en contact avec la peau, en particulier les embouts en silicone, sont testés pour leur biocompatibilité conformément à la série de normes ISO 10993, garantissant qu’ils sont sûrs pour un contact répété avec les patients, y compris les enfants.

FDA 21 CFR Part 820 : Pour le marché américain, le processus de fabrication et de gestion de la qualité est également conforme aux exigences de la FDA 21 CFR Part 820 (Quality System Regulation).

Section 10 : Références Normatives

• ISO 13485:2016 – Dispositifs médicaux — Systèmes de management de la qualité — Exigences à des fins réglementaires.
• ISO 14971:2019 – Dispositifs médicaux — Application de la gestion des risques aux dispositifs médicaux.
• ISO 10993 – Évaluation biologique des dispositifs médicaux.
• ISO 17664 – Stérilisation des produits de santé — Informations à fournir par le fabricant pour le retraitement.
• Règlement (UE) 2017/745 – Règlement relatif aux dispositifs médicaux.

Section 11 : Fin de Vie et Responsabilité Environnementale

À la fin de sa vie utile, le Marteau Vernon doit être mis au rebut en minimisant son impact environnemental.

Décontamination :

Décontaminer le marteau en suivant le protocole de désinfection de niveau intermédiaire pour éliminer tout risque biologique résiduel.

Démontage :

Séparer les composants en deux catégories : le métal (poignée et tête) et le caoutchouc (embouts).

Recyclage :

Les composants métalliques doivent être collectés et envoyés à une filière de recyclage des métaux. L’acier inoxydable et l’aluminium sont des matériaux hautement recyclables.

Les embouts en caoutchouc de silicone, en raison de leur nature polymère, peuvent être traités comme des déchets non-dangereux, ou recyclés si des filières spécifiques sont disponibles dans votre région.

Responsabilité :

Le fabricant fournit ces instructions pour encourager un recyclage responsable et réduire l’empreinte écologique de ses produits.
