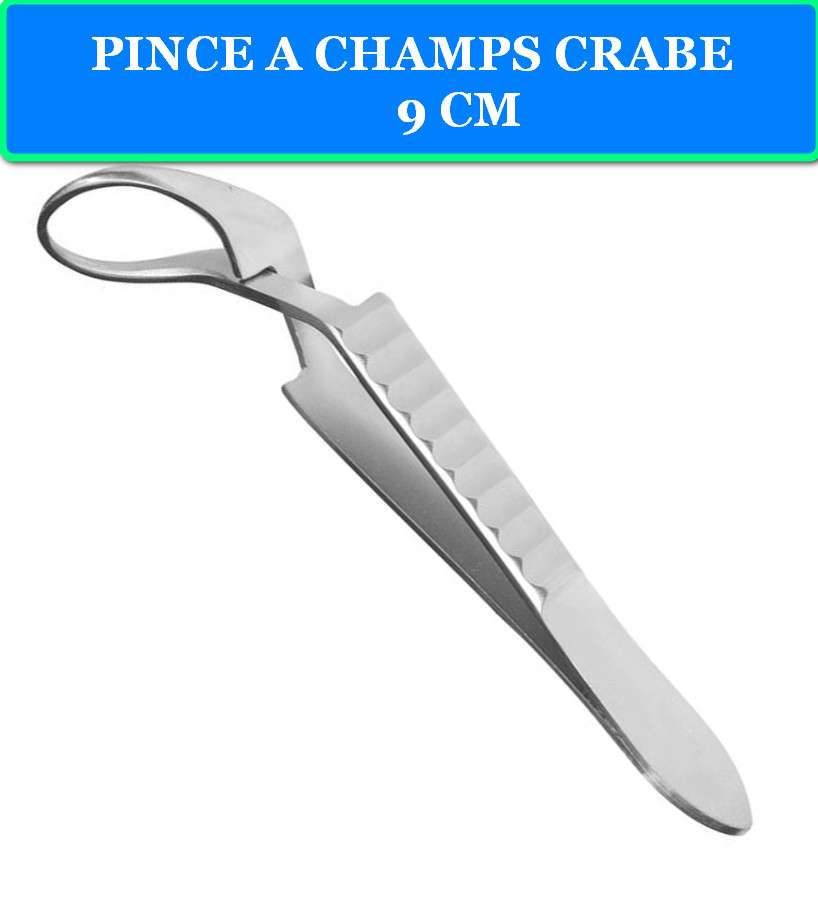

PINCE À CHAMPS CRABE (9 CM)

Référence : 3203

1. PRÉAMBULE

Cette monographie technique présente les caractéristiques, spécifications et protocoles d’utilisation de la Pince à Champs Crabe de 9 cm, instrument chirurgical spécialisé dans la fixation sécurisée des champs opératoires. La désignation « Crabe » fait référence à la prise extrêmement ferme et agressive de ses mors, garantissant l’immobilité des champs même sous tension. Sa longueur compacte de 9 cm la rend particulièrement adaptée aux interventions de précision où l’espace est restreint et où un contrôle optimal est requis.

Domaine d’application : Chirurgie générale, chirurgie de la main, procédures mineures Classification : Dispositif médical de classe I réutilisable stérile Utilisation : Professionnel de santé qualifié en environnement stérile

2. GLOSSAIRE TECHNIQUE

3. CONTEXTE CLINIQUE ET APPLICATIONS

3.1 Applications chirurgicales

• Chirurgie de la main et du pied : Fixation précise dans espaces restreints
• Procédures mineures : Dermatologie, biopsies, sutures
• Anesthésie : Fixation de matériel léger (câbles, tubes) aux draps
• Chirurgie plastique : Maintien de champs fenêtrés de petite taille

3.2 Avantages cliniques

• Contrôle optimal : Manipulation aisée d’une seule main
• Fixation sécurisée : Résistance au glissement même sous tension
• Précision : Idéale pour zones anatomiques délicates
• Polyvalence : Compatible avec tous types de champs opératoires

3.3 Environnements d’utilisation

• Blocs opératoires toutes spécialités
• Salles de procédures ambulatoires
• Cabinets de chirurgie esthétique
• Services d’urgences pour sutures

4. SPÉCIFICATIONS TECHNIQUES

4.1 Dimensions et caractéristiques physiques

4.2 Caractéristiques des mors

4.3 Mécanisme de verrouillage

5. MATÉRIAUX ET COMPOSITION

5.1 Matériau principal

• Corps : Acier inoxydable AISI 316L (ISO 5832-1)
• Pointes : Acier inoxydable AISI 420 (dureté optimisée)
• Traitement thermique : Trempe et revenu sélectifs
• Dureté finale : 52-58 HRC aux pointes

5.2 Propriétés mécaniques

5.3 Traitements de surface

• Polissage mécanique : Ra < 0,4 μm
• Passivation chimique : Acide nitrique 20%
• Décontamination : Nettoyage aux ultrasons
• Contrôle qualité : Test d’immersion saline (ASTM B117)

6. CONCEPTION ET ERGONOMIE

6.1 Architecture des mors

• Géométrie optimisée : Pointes courbes convergentes
• Profil d’attaque : Pénétration minimale, fixation maximale
• Surface de contact : Striée pour adhérence renforcée
• Alignement précis : Tolérance d’assemblage ± 0,05 mm

6.2 Système de verrouillage à cliquet

• Mécanisme progressif : 3-4 positions de serrage
• Dents profondes : Résistance au desserrage accidentel
• Course d’ouverture : 12 mm maximum
• Sécurité : Impossible de sur-serrer

6.3 Ergonomie chirurgicale

• Anneaux proportionnés : Adaptation doigts chirurgien
• Équilibre : Centre de gravité optimisé
• Prise en main : Contrôle d’une seule main
• Feedback tactile : Sensation de verrouillage distincte

7. GESTION DES RISQUES (ISO 14971)

7.1 Analyse des dangers

7.2 Mesures de contrôle

7.3 Surveillance post-commercialisation

• Retours d’expérience utilisateurs
• Analyse des incidents déclarés
• Surveillance des performances cliniques
• Mise à jour continue de l’analyse de risque

8. STANDARD OPERATING PROCEDURES (S.O.P.)

8.1 Préparation pré-opératoire

8.1.1 Inspection visuelle

1. Vérifier l’intégrité de l’emballage stérile
2. Examiner les pointes sous éclairage optimal (acuité, alignement)
3. Contrôler l’absence de corrosion ou dommages visibles
4. S’assurer de la propreté parfaite de l’instrument

8.1.2 Test fonctionnel

1. Tester le mécanisme de cliquet (ouverture/fermeture fluide)
2. Vérifier le verrouillage à chaque position
3. Contrôler la force d’ouverture (normale, sans effort excessif)
4. S’assurer de l’alignement parfait des mors

8.2 Technique d’application

8.2.1 Positionnement

1. Sélection du site : Zone stable, éloignée de l’incision
2. Préparation : Pince ouverte, approche perpendiculaire
3. Placement : Traverser champ + épiderme superficiel
4. Évaluation : Vérifier l’épaisseur des tissus à fixer

8.2.2 Fixation sécurisée

1. Premier contact : Positionner les pointes avec précision
2. Serrage progressif : Fermer jusqu’au 2ème ou 3ème cran
3. Verrouillage : Entendre/sentir l’enclenchement du cliquet
4. Contrôle : Tirer légèrement pour tester la fixation

8.2.3 Vérifications post-application

• Stabilité du champ sous tension légère
• Absence de glissement ou déformation
• Confort du patient (pas de douleur excessive)
• Maintien de l’intégrité de la barrière stérile

8.3 Retrait et gestion post-opératoire

8.3.1 Procédure de retrait

1. Déverrouillage complet : Ouvrir le cliquet entièrement
2. Retrait perpendiculaire : Mouvement direct, sans torsion
3. Inspection du site : Vérifier l’absence de lésion
4. Décontamination immédiate : Essuyer les fluides biologiques

9. RETRAITEMENT ET MAINTENANCE

9.1 Cycle de retraitement complet

9.1.1 Pré-nettoyage immédiat (point d’usage)

1. Rinçage : Eau froide pour éliminer protéines coagulées
2. Trempage : Solution enzymatique, pince ouverte, 5 minutes
3. Transport : Conteneur étanche vers zone de retraitement
4. Délai maximum : < 30 minutes après utilisation

9.1.2 Nettoyage manuel approfondi

1. Démontage : Ouvrir complètement la pince
2. Brossage : Brosse douce sur toutes surfaces accessibles
3. Attention spéciale : Nettoyer méticuleusement les dents du cliquet
4. Rinçage : Eau déminéralisée, séchage complet

9.1.3 Nettoyage par ultrasons (OBLIGATOIRE)

• Durée : 5 minutes minimum
• Position : Pince ouverte, mors immergés
• Solution : Détergent enzymatique à 40°C
• Fréquence : Fréquence ultrasonique optimisée (40 kHz)

9.2 Stérilisation

9.2.1 Préparation à la stérilisation

1. Séchage complet : Air comprimé dans mécanisme cliquet
2. Lubrification : Lubrifiant chirurgical sur articulations
3. Inspection finale : Loupe binoculaire pour contrôle pointes
4. Conditionnement : Pince ouverte en position non verrouillée

9.2.2 Cycle de stérilisation vapeur

• Température : 134°C ± 3°C
• Durée : 5 minutes (temps de contact)
• Pression : 2,1 bars (absolue)
• Séchage : 30 minutes minimum

9.3 Contrôles post-stérilisation

• Intégrité de l’emballage
• Indicateurs de stérilisation (chimiques/biologiques)
• Test fonctionnel du mécanisme
• Traçabilité du cycle (numéro de lot, date)

10. DÉPANNAGE ET RÉSOLUTION DES PROBLÈMES

10.1 Problèmes mécaniques

10.2 Problèmes de performance clinique

10.3 Critères de mise hors service

10.3.1 Critères absolus (sécurité)

• Pointes émoussées (rayon > 0,2 mm)
• Désalignement des mors (> 0,1 mm)
• Corrosion visible ou piqûres de corrosion
• Cliquet défaillant (impossible à verrouiller)

10.3.2 Durée de vie estimée

• Usage standard : 5-7 ans (2000-3000 cycles)
• Usage intensif : 3-5 ans (> 5000 cycles)
• Facteur limitant : Usure des pointes et mécanisme cliquet

11. CADRE RÉGLEMENTAIRE ET CONFORMITÉ

11.1 Réglementation européenne

• Règlement MDR (UE) 2017/745 – Dispositifs médicaux
• Classification : Classe I – Dispositif réutilisable stérile
• Marquage CE : Conforme selon procédure d’évaluation appropriée
• Déclaration UE : Conformité attestée par fabricant

11.2 Normes techniques de référence

11.3 Documentation technique obligatoire

• Dossier technique : Conception, validation, essais
• Analyse de risque : ISO 14971 complète et mise à jour
• Instructions d’utilisation : Mode d’emploi multilingue détaillé
• Déclaration de conformité : Attestation réglementaire UE

11.4 Surveillance post-commercialisation

• Système de vigilance : Déclaration d’incidents obligatoire
• Retours d’expérience : Collecte systématique données cliniques
• Mise à jour documentation : Révision périodique selon retours
• Traçabilité : Système de lot complet matières à produit fini

12. RÉFÉRENCES BIBLIOGRAPHIQUES

12.1 Publications scientifiques

1. Mangram, A. J., et al. (1999). « Guideline for prevention of surgical site infection ». Infection Control & Hospital Epidemiology, 20(4), 250-278.

2. Webster, J., & Alghamdi, A. (2015). « Use of plastic adhesive drapes during surgery for preventing surgical site infection ». Cochrane Database of Systematic Reviews, (4).

3. Pitt, H. A., & Postier, R. G. (1990). « Prevention of surgical site infections ». Current Problems in Surgery, 27(10), 547-618.

4. Young, H., et al. (2018). « Surgical site infection after colorectal surgery: A systematic review and meta-analysis ». Annals of Surgery, 267(6), 1021-1031.

12.2 Normes et réglementations techniques

5. Commission Européenne. (2017). « Règlement (UE) 2017/745 relatif aux dispositifs médicaux ». Journal officiel de l’Union européenne, L 117/1.

6. ISO 13485:2016. « Dispositifs médicaux – Systèmes de management de la qualité – Exigences à des fins réglementaires ».

7. ASTM F899-18. « Standard Specification for Wrought Stainless Steels for Surgical Instruments ».

8. ISO 17664:2017. « Traitement des produits de santé – Informations à fournir par le fabricant du dispositif médical pour le traitement des dispositifs médicaux ».

12.3 Guides de bonnes pratiques

9. AFNOR. (2019). « Stérilisation des dispositifs médicaux – Guide d’application ». Association Française de Normalisation.

10. WHO. (2018). « Global Guidelines for the Prevention of Surgical Site Infection ». World Health Organization Press.

13. GESTION ENVIRONNEMENTALE ET FIN DE VIE

13.1 Impact environnemental du cycle de vie

• Matières premières : Acier inoxydable 100% recyclable
• Fabrication : Procédés optimisés, consommation énergétique réduite
• Transport : Emballage compact, optimisation logistique
• Utilisation : Durée de vie prolongée (5-7 ans)

13.2 Procédures de fin de vie

13.2.1 Décontamination finale

1. Cycle complet : Nettoyage et stérilisation terminaux
2. Vérification : Absence de contamination résiduelle
3. Documentation : Traçabilité de la décontamination
4. Conditionnement : Emballage sécurisé pour transport

13.2.2 Valorisation des matériaux

• Tri sélectif : Séparation des aciers inoxydables
• Filière métaux : Recyclage spécialisé haute qualité
• Traçabilité : Certificat de destruction/recyclage
• Rendement : 95-98% de récupération matière

13.3 Recommandations environnementales

• Optimisation durée de vie : Maintenance préventive rigoureuse
• Formation personnel : Manipulation et entretien appropriés
• Gestion des déchets : Tri sélectif en fin de cycle
• Bilan carbone : Préférer le recyclage à l’enfouissement

Document établi selon les standards de qualité médicale Version : 1.0 | Date : Octobre 2024 Référence : 3203

La monographie technique de la Pince à Champs Crabe (9 cm) est maintenant complète. Cet instrument chirurgical compact mais essentiel assure le maintien de la barrière stérile avec une fiabilité optimale grâce à sa conception « Crabe » et son mécanisme de cliquet sécurisé. Le document couvre l’ensemble des aspects techniques, cliniques et réglementaires nécessaires à son utilisation professionnelle en environnement chirurgical stérile.
