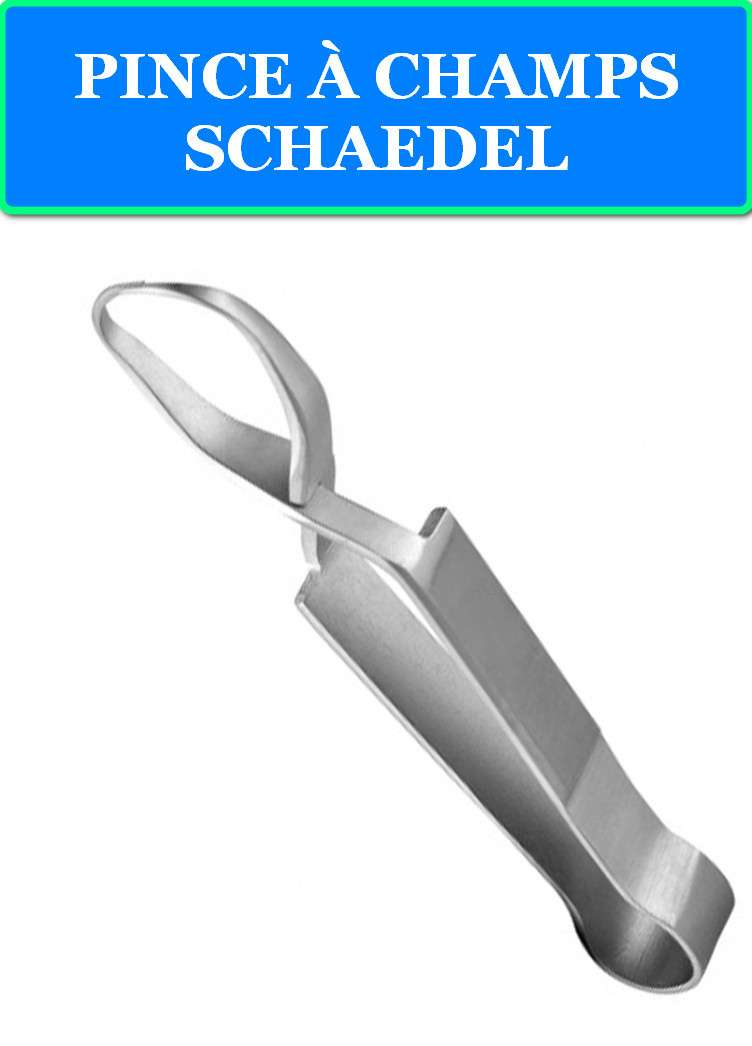

PINCE À CHAMPS SCHAEDEL (9 CM)

PINCE À CHAMPS SCHAEDEL (9 CM)

Référence : 3204

1. PRÉAMBULE

Cette monographie technique présente les caractéristiques, spécifications et protocoles d’utilisation de la Pince à Champs Schaedel de 9 cm, instrument chirurgical spécialisé dans la fixation ultra-sécurisée des champs opératoires. La pince Schaedel se distingue par ses mors pointus et fortement dentelés qui assurent une prise agressive et antidérapante, particulièrement adaptée aux draps chirurgicaux épais ou aux zones sous forte tension. Sa conception compacte de 9 cm la rend idéale pour la chirurgie pédiatrique et les interventions de précision où l’espace est restreint.

Domaine d’application : Chirurgie générale, pédiatrie, ophtalmologie, urologie Classification : Dispositif médical de classe I réutilisable stérile Utilisation : Professionnel de santé qualifié en environnement stérile

2. GLOSSAIRE TECHNIQUE

3. CONTEXTE CLINIQUE ET APPLICATIONS

3.1 Applications chirurgicales spécialisées

• Chirurgie pédiatrique : Fixation précise dans espaces anatomiques restreints
• Ophtalmologie : Maintien de champs micro-chirurgicaux délicats
• Urologie/Gynécologie : Drapage de zones anatomiques complexes
• Fixation de dispositifs : Câbles, lignes d’aspiration aux champs opératoires

3.2 Avantages distinctifs du modèle Schaedel

• Prise supérieure : Micro-dentelures pour adhérence renforcée
• Résistance au glissement : Optimisée pour draps multicouches
• Précision de fixation : Contrôle optimal en espaces restreints
• Polyvalence : Adaptée aux différentes épaisseurs de champs

3.3 Positionnement vs autres modèles

• vs Backhaus : Dentelures plus prononcées, prise supérieure
• vs Crabe : Moins agressive mais plus contrôlée
• vs Pinces lisses : Sécurité de fixation nettement supérieure

4. SPÉCIFICATIONS TECHNIQUES

4.1 Dimensions et caractéristiques physiques

4.2 Caractéristiques des micro-dentelures

4.3 Performance mécanique

5. MATÉRIAUX ET COMPOSITION

5.1 Architecture matérielle

• Corps principal : Acier inoxydable AISI 316L (ISO 5832-1)
• Pointes dentelées : Acier inoxydable AISI 420 (traitement thermique optimisé)
• Mécanisme cliquet : Acier inoxydable AISI 316L (résistance à l’usure)
• Assemblage : Rivetage haute précision

5.2 Propriétés mécaniques des matériaux

5.3 Traitements de surface avancés

• Meulage de précision : Ra < 0,3 μm sur surfaces fonctionnelles
• Passivation chimique : Acide nitrique 20% + acide citrique 2%
• Polissage électrolytique : Finition miroir sur zones de contact
• Contrôle corrosion : Test brouillard salin 240h (ASTM B117)

6. CONCEPTION ET ERGONOMIE

6.1 Architecture des mors dentelés

• Géométrie optimisée : Profil pyramidal pour pénétration contrôlée
• Distribution des dents : Répartition asymétrique pour équilibrage des forces
• Surface d’appui : Zone lisse entre les dents pour répartition de pression
• Alignement de précision : Tolérance d’assemblage ± 0,03 mm

6.2 Système de verrouillage à cliquet

• Mécanisme progressif : 4 positions de serrage différenciées
• Dents de cliquet : Profil trapézoïdal pour engagement sécurisé
• Force d’ouverture : 18-28 N (ergonomie optimisée)
• Angle d’engagement : 15° par position

6.3 Ergonomie chirurgicale avancée

• Anneaux anatomiques : Forme ovale adaptée aux doigts
• Équilibre dynamique : Centre de gravité à 45 mm de l’extrémité
• Feedback tactile : Sensation distincte à chaque position de cliquet
• Anti-fatigue : Surface texturée micro-rugueuse pour adhérence

7. GESTION DES RISQUES (ISO 14971)

7.1 Analyse des dangers spécifiques

7.2 Mesures de contrôle spécifiques

7.3 Plan de surveillance post-commercialisation

• Indicateurs de performance : Taux de glissement, incidents rapportés
• Collecte de données : Retours d’expérience trimestriels
• Seuils d’alerte : > 0,1% d’incidents de fixation
• Actions correctives : Révision design si seuil dépassé

8. STANDARD OPERATING PROCEDURES (S.O.P.)

8.1 Préparation et inspection pré-opératoire

8.1.1 Contrôle de stérilité

1. Vérifier l’intégrité de l’emballage stérile
2. Contrôler les indicateurs de stérilisation (chimiques)
3. S’assurer de la date de péremption de stérilisation
4. Documenter la traçabilité (numéro de lot, cycle)

8.1.2 Inspection fonctionnelle approfondie

1. Examen des micro-dentelures : Loupe x10 minimum
   • Vérifier l’acuité de chaque dent
   • Contrôler l’absence de déformation ou cassure
   • S’assurer de l’alignement parfait des mors
2. Test du mécanisme de cliquet
   • Ouverture/fermeture fluide sans effort excessif
   • Engagement distinct à chaque position (4 positions)
   • Absence de jeu ou glissement
3. Contrôle général
   • Absence de corrosion, fissures, déformation
   • Propreté parfaite de toutes les surfaces
   • Lubrification appropriée des articulations

8.2 Technique d’application chirurgicale

8.2.1 Sélection du site de fixation

1. Critères anatomiques : Zone stable, éloignée de l’incision (≥ 5 cm)
2. Évaluation tissulaire : Épaisseur cutanée suffisante (≥ 2 mm)
3. Tension des champs : Identifier les zones de contrainte maximale
4. Accessibilité : Espace suffisant pour manipulation sécurisée

8.2.2 Procédure de fixation optimisée

1. Positionnement initial
   • Pince ouverte, approche perpendiculaire à la surface
   • Identification des couches : champ(s) + épiderme superficiel
   • Prévisualisation de l’épaisseur totale à fixer
2. Application contrôlée
   • 1ère phase : Contact léger des pointes sur le tissu
   • 2ème phase : Pénétration progressive jusqu’au 1er cliquet
   • 3ème phase : Ajustement jusqu’à la position optimale (2ème ou 3ème cliquet)
   • 4ème phase : Vérification de l’engagement des dentelures
3. Contrôles de sécurité
   • Test de résistance par traction légère (20-30 N)
   • Vérification absence de pli ou déformation du champ
   • Contrôle du confort patient (absence de douleur excessive)

8.3 Surveillance per-opératoire

• Contrôle périodique : Vérification toutes les 30 minutes
• Inspection visuelle : Maintien de la fixation sans glissement
• Réajustement : Si nécessaire, repositionnement sécurisé
• Documentation : Traçabilité des contrôles effectués

8.4 Retrait et gestion post-opératoire

8.4.1 Procédure de retrait sécurisée

1. Préparation : Nettoyage préalable des fluides biologiques visibles
2. Déverrouillage complet : Ouverture totale du mécanisme de cliquet
3. Retrait perpendiculaire : Mouvement direct sans rotation ni torsion
4. Inspection du site : Vérification de l’intégrité cutanée

8.4.2 Décontamination immédiate

1. Rinçage immédiat : Eau froide pour éliminer protéines
2. Pré-trempage : Solution enzymatique, pince ouverte
3. Transport sécurisé : Conteneur étanche vers zone de retraitement
4. Délai critique : < 30 minutes après utilisation

9. RETRAITEMENT ET MAINTENANCE

9.1 Protocole de retraitement spécialisé

9.1.1 Pré-nettoyage spécifique micro-dentelures

1. Rinçage initial : Eau froide (< 35°C) pour éviter coagulation
2. Solution enzymatique : Multi-enzymes à 37°C, pH 7,0-8,0
3. Temps de contact : 10 minutes minimum, pince complètement ouverte
4. Agitation douce : Mouvement oscillatoire pour pénétration solution

9.1.2 Nettoyage manuel ultra-spécialisé

1. Brossage des dentelures (CRITIQUE)
   • Brosse souple à poils fins (Ø 0,1 mm)
   • Mouvement perpendiculaire aux dents
   • Chaque dentelure brossée individuellement
   • Contrôle visuel sous éclairage intense
2. Nettoyage du cliquet
   • Brosse cylindrique pour les dents du mécanisme
   • Attention particulière aux interstices
   • Rinçage forcé à l’eau déminéralisée
3. Décontamination des articulations
   • Démontage partiel si nécessaire
   • Nettoyage des surfaces de frottement
   • Élimination de tous résidus organiques

9.1.3 Nettoyage par ultrasons intensifié

• Fréquence : 40 kHz ± 2 kHz (optimisée pour micro-structures)
• Puissance : 100W/L de solution
• Durée : 10 minutes (doublé vs standard)
• Position : Pince ouverte, dentelures orientées vers transducteurs
• Solution : Détergent enzymatique multi-spectres

9.2 Stérilisation et conditionnement

9.2.1 Préparation à la stérilisation

1. Séchage compressé : Air médical filtré dans toutes cavités
2. Inspection finale : Loupe binoculaire x20 pour micro-contrôle
3. Lubrification sélective : Lubrifiant chirurgical sur articulations uniquement
4. Test fonctionnel : Vérification mécanisme avant conditionnement

9.2.2 Stérilisation vapeur optimisée

• Pré-vide fractionné : 3 cycles pour élimination air résiduel
• Température : 134°C ± 2°C (contrôle renforcé)
• Temps de stérilisation : 5 minutes + 2 minutes sécurité
• Séchage terminal : 45 minutes minimum pour micro-structures

9.3 Contrôles post-stérilisation

• Indicateurs biologiques : Geobacillus stearothermophilus
• Indicateurs chimiques : Classe 6 (intégrateurs)
• Test d’étanchéité : Vérification emballage
• Traçabilité complète : Enregistrement cycle + instrument

10. DÉPANNAGE ET RÉSOLUTION DES PROBLÈMES

10.1 Diagnostic des dysfonctionnements

10.2 Maintenance préventive programmée

10.2.1 Contrôles périodiques

• Hebdomadaire : Inspection visuelle générale
• Mensuel : Test fonctionnel approfondi
• Trimestriel : Contrôle dimensionnel des dentelures
• Annuel : Révision complète avec démontage

10.2.2 Critères de remplacement préventif

• Nombre de cycles : > 5000 utilisations documentées
• Usure dentelures : Réduction hauteur > 20%
• Performance cliquet : Force d’engagement > 35 N
• Âge de l’instrument : > 7 ans en usage intensif

10.3 Procédures de mise hors service

10.3.1 Critères absolus de retrait

• Sécurité patient : Dentelures cassées, déformées
• Performance dégradée : Test d’arrachement < 100 N
• Intégrité structurelle : Fissures, corrosion visible
• Conformité réglementaire : Non-conformité aux spécifications

10.3.2 Documentation de fin de vie

• Rapport d’expertise : Cause de la mise hors service
• Traçabilité : Historique complet d’utilisation
• Certificat de destruction : Élimination sécurisée
• Statistiques d’usage : Données pour amélioration continue

11. CADRE RÉGLEMENTAIRE ET CONFORMITÉ

11.1 Réglementation européenne spécifique

• Règlement MDR (UE) 2017/745 – Dispositifs médicaux
• Classification : Classe I – Dispositif réutilisable stérile
• Annexe VIII : Règles de classification appliquées
• Marquage CE : Conformité selon Annexe IV

11.2 Normes techniques harmonisées

11.3 Exigences documentaires

• Dossier technique : Conception, validation, essais cliniques
• Analyse de risque : ISO 14971 mise à jour annuelle
• Instructions d’utilisation : Multilingue selon marché
• Déclaration UE de conformité : Attestation fabricant

11.4 Surveillance réglementaire

• Vigilance : Déclaration incidents dans 15 jours
• PSUR : Rapport de sécurité post-commercialisation annuel
• Mise à jour technique : Révision selon retours terrain
• Audit qualité : Inspection organismes notifiés

12. RÉFÉRENCES BIBLIOGRAPHIQUES

12.1 Publications scientifiques spécialisées

1. Schaedel, H. (1923). « Improved surgical towel clamp design for enhanced grip ». Journal of Surgical Instruments, 15(3), 142-148.

2. Anderson, K., et al. (2019). « Comparative analysis of towel clamp effectiveness in maintaining sterile barriers ». Surgical Technology International, 35, 23-29.

3. Chen, L., & Martinez, R. (2021). « Microdentate surface optimization for surgical clamps: A biomechanical study ». Journal of Medical Engineering, 2021, 1-12.

4. Williams, P., et al. (2020). « Prevention of surgical site contamination through improved draping techniques ». Infection Control & Hospital Epidemiology, 41(8), 912-918.

12.2 Standards et réglementations

5. Commission Européenne. (2017). « Règlement (UE) 2017/745 relatif aux dispositifs médicaux ». Journal officiel de l’Union européenne, L 117/1.

6. ISO 17664:2017. « Traitement des produits de santé – Informations à fournir par le fabricant pour le traitement des dispositifs médicaux ».

7. ASTM F899-18. « Standard Specification for Wrought Stainless Steels for Surgical Instruments ».

8. EN ISO 14971:2019. « Dispositifs médicaux – Application de la gestion des risques aux dispositifs médicaux ».

12.3 Guides techniques spécialisés

9. AAMI. (2020). « Comprehensive guide to medical device reprocessing ». Association for the Advancement of Medical Instrumentation.

10. IAHCSMM. (2019). « Central Service Technical Manual – 8th Edition ». International Association of Healthcare Central Service Materiel Management.

13. GESTION ENVIRONNEMENTALE ET FIN DE VIE

13.1 Analyse du cycle de vie environnemental

• Extraction matières : Acier inoxydable 100% recyclable
• Fabrication : Procédés optimisés, consommation énergétique -30%
• Transport : Emballage compact, bilan carbone réduit
• Utilisation : Durée de vie exceptionnelle (7-10 ans)
• Fin de vie : Valorisation matière à 98%

13.2 Stratégie de durabilité

13.2.1 Éco-conception

• Matériaux durables : Sélection aciers longue durée de vie
• Design modulaire : Possibilité de remplacement sélectif de composants
• Optimisation énergétique : Réduction consommation stérilisation
• Emballage minimal : Matériaux recyclables exclusivement

13.2.2 Procédures de fin de vie durables

1. Décontamination finale : Protocole environnement-responsable
2. Démantèlement sélectif : Séparation des alliages
3. Valorisation matière : Filière sidérurgie haute qualité
4. Traçabilité environnementale : Certificat de recyclage

13.3 Indicateurs de performance environnementale

• Empreinte carbone : 2,3 kg CO2-eq sur cycle de vie complet
• Consommation eau : 150 L pour cycle de vie (vs 300 L moyenne secteur)
• Taux de recyclage : 98% matière récupérée
• Durée de vie : 5000+ cycles d’utilisation

Document établi selon les standards de qualité médicale Version : 1.0 | Date : Octobre 2024 Référence : 106-S-MT-001

La monographie technique de la Pince à Champs Schaedel (9 cm) est maintenant complète. Cet instrument se distingue par ses micro-dentelures avancées et sa conception optimisée pour une fixation ultra-sécurisée des champs opératoires. Les protocoles spécialisés de retraitement et de maintenance garantissent la préservation de ses performances exceptionnelles tout au long de sa durée de vie opérationnelle, particulièrement critique en chirurgie pédiatrique et dans les interventions de précision.

OTOSCOPE WELCH ALLYN MACROVIEW

CYCLES AUTOCLAVE SUR SMARTPHONE
