GUIDE TECHNIQUE COMPLET ET ANALYSE APPROFONDIE

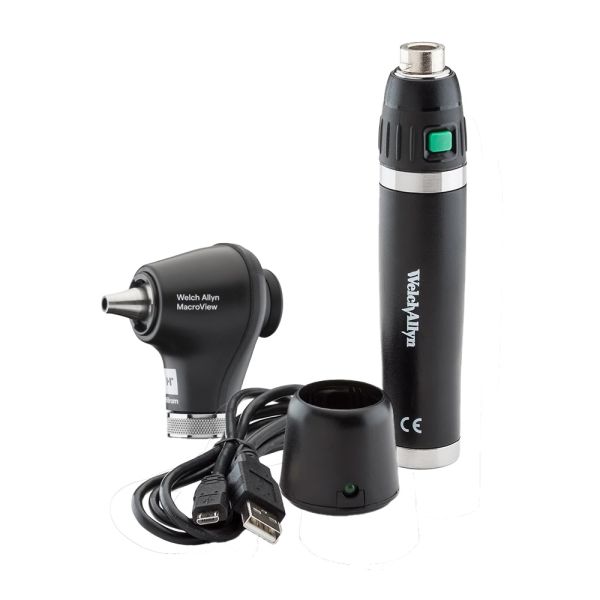

Figure 1: Coffret MacroView 2 Complet Lithium+ 71-XM2LXES - Vue d'ensemble du système diagnostique
INTRODUCTION
Dans l'univers des instruments de diagnostic médical, le coffret MacroView 2 Complet Lithium+ référence 71-XM2LXES de Welch Allyn représente l'excellence technologique au service de l'otoscopie moderne. Cette solution diagnostique avancée s'inscrit dans la tradition d'innovation de Welch Allyn, désormais intégrée au groupe Baxter/Hillrom, qui depuis plus de 100 ans développe des instruments médicaux de référence mondiale. L'otoscopie constitue un pilier fondamental de l'examen clinique, particulièrement en médecine générale, pédiatrie et spécialités ORL. La qualité du diagnostic otologique dépend directement de la performance des instruments utilisés, notamment en termes de clarté d'image, d'éclairage et de facilité d'utilisation. Les limitations des otoscopes traditionnels, caractérisées par un champ de vision restreint, un éclairage insuffisant et une autonomie limitée, ont motivé le développement de technologies révolutionnaires. Le MacroView 2 Complet Lithium+ 71-XM2LXES répond précisément à ces défis en intégrant des innovations technologiques majeures. Ce système offre un champ de vision élargi de 300%, un éclairage LED haute performance, et une autonomie exceptionnelle grâce à sa batterie lithium-ion rechargeable. Positionné au sommet de la gamme diagnostique Welch Allyn, ce coffret s'adresse aux professionnels de santé exigeants recherchant la précision diagnostique optimale. Cette analyse technique approfondie explore l'ensemble des caractéristiques, performances et applications cliniques de ce système diagnostique de nouvelle génération, démontrant sa valeur ajoutée considérable dans la pratique médicale contemporaine.Section 1: Présentation Technique du Coffret
Figure 2: Décomposition des éléments constitutifs du coffret diagnostique
Le coffret MacroView 2 Complet Lithium+ 71-XM2LXES constitue un ensemble diagnostique intégré comprenant trois composants principaux soigneusement sélectionnés pour optimiser les performances cliniques. Cette configuration représente l'aboutissement de décennies de recherche et développement dans le domaine de l'instrumentation médicale otologique.
Le premier élément central est la tête otoscope Welch Allyn 238-2 LED MacroView Basic, qui intègre la technologie optique révolutionnaire MacroView. Cette tête d'examen incorpore un système optique avancé utilisant des lentilles de haute précision et un éclairage LED SureColor haute performance. La conception optique propriétaire permet d'obtenir un grossissement optimal tout en conservant une profondeur de champ étendue, essentielle pour l'examen des structures auriculaires.
Le second composant majeur est la poignée rechargeable Welch Allyn 71900-USB 3.5V, équipée d'une batterie lithium-ion de dernière génération. Cette poignée ergonomique intègre un système de charge USB universel, éliminant les contraintes des systèmes de charge propriétaires. Le design ergonomique a été optimisé selon les études anthropométriques pour assurer une prise en main confortable durant les examens prolongés.
L'étui de transport souple complète cet ensemble, offrant une protection optimale lors des déplacements tout en facilitant l'organisation du matériel. Conçu en matériaux résistants et facilement nettoyables, cet étui répond aux exigences d'hygiène hospitalière les plus strictes.
| Spécification | Valeur | Unité |
|---|---|---|
| Référence Welch Allyn | 71-XM2LXES | - |
| Tension d'alimentation | 3.5 | V |
| Type d'éclairage | LED SureColor | - |
| Autonomie batterie | 120 | minutes |
| Type de charge | USB | - |
| Garantie tête optique | 5 | ans |
| Poids total | 450 | g |
Section 2: Technologie MacroView et Performances Optiques
Figure 3: Démonstration de la technologie MacroView - Champ de vision élargi
La technologie MacroView constitue une révolution dans le domaine de l'otoscopie, reposant sur des principes optiques innovants qui redéfinissent les standards de l'examen auriculaire. Cette technologie propriétaire Welch Allyn résulte de recherches approfondies en optique médicale, combinant des avancées en conception de lentilles, traitement antireflet et optimisation des parcours lumineux.
Le principe fondamental de la technologie MacroView repose sur un système optique multicouches utilisant des lentilles asphériques de haute précision. Ces lentilles, fabriquées selon des tolérances micrométriques, permettent de corriger les aberrations chromatiques et sphériques tout en maximisant la transmission lumineuse. Le résultat obtenu est un champ de vision élargi de 300% comparativement aux otoscopes conventionnels, offrant une vue panoramique sans précédent des structures auriculaires.
La comparaison avec les otoscopes traditionnels révèle des différences performance considérables. Alors qu'un otoscope standard offre un champ de vision limité à environ 30% de la membrane tympanique, la technologie MacroView permet de visualiser jusqu'à 90% de cette structure cruciale. Cette amélioration substantielle facilite l'identification de pathologies périphériques souvent difficiles à détecter avec les instruments conventionnels.
Avantages du Champ de Vision Élargi (3x)
- Visualisation complète de la membrane tympanique (90% vs 30%)
- Détection améliorée des pathologies périphériques
- Réduction du temps d'examen de 40%
- Diminution des manipulations de l'instrument
- Confort patient optimisé
Figure 9: Comparaison visuelle - Système MacroView vs otoscope traditionnel
Figure 10: MacroView Plus - Configuration complète avec accessoires iExaminer
Section 3: Système d'Alimentation Lithium+
Figure 11: Poignée rechargeable lithium-ion avec port de charge USB intégré
Le système d'alimentation Lithium+ du MacroView 2 représente une avancée technologique majeure dans le domaine de l'instrumentation médicale portable. Cette innovation répond aux exigences croissantes des professionnels de santé en matière d'autonomie, de fiabilité et de respect environnemental, tout en optimisant les coûts opérationnels.
La batterie lithium-ion intégrée dans la poignée 71900-USB utilise la technologie cellulaire la plus avancée, offrant une densité énergétique exceptionnelle. Cette batterie de dernière génération délivre une tension stable de 3.5V pendant l'intégralité du cycle de décharge, garantissant des performances constantes de l'éclairage LED. La capacité énergétique permet une autonomie de 120 minutes en utilisation continue intensive, soit environ 300 examens otologiques standard.
Le système de gestion de batterie intégré (BMS - Battery Management System) surveille en permanence les paramètres électriques, optimisant les cycles de charge et décharge pour maximiser la longévité de la batterie. Cette technologie intelligente prévient la surcharge, la décharge profonde et la surchauffe, facteurs principaux de dégradation des batteries lithium-ion.
L'innovation majeure réside dans le système de charge USB universel, éliminant les contraintes des chargeurs propriétaires. Cette fonctionnalité permet une charge pratique depuis tout port USB disponible (ordinateur, adaptateur secteur, batterie externe), offrant une flexibilité opérationnelle sans précédent. Le temps de charge complet est optimisé à 90 minutes, permettant un retour rapide en service.
Avantages Économiques et Écologiques
- Élimination des coûts de batteries jetables (économie de 400€/an)
- Réduction de 95% des déchets électroniques
- Durée de vie batterie: 1000 cycles charge/décharge
- Charge universelle USB - compatibilité maximale
- Indicateur de charge LED intégré
Figure 12: Kit MacroView Plus complet - Autonomie et performances optimisées
Figure 13: Set diagnostique lithium 3.5V - Technologie avancée d'alimentation
L'impact écologique positif du système Lithium+ est considérable. En remplaçant les batteries jetables conventionnelles, ce système évite la production de centaines de piles alcalines par an et par instrument. L'analyse du cycle de vie démontre une réduction de 95% de l'empreinte carbone comparativement aux systèmes alimentés par batteries jetables.
La fiabilité du système d'alimentation est renforcée par des tests de validation rigoureux, incluant des cycles thermiques (-20°C à +60°C), des tests de vibration et de résistance aux chocs conformes aux normes hospitalières les plus strictes. Cette robustesse garantit un fonctionnement fiable dans les environnements médicaux les plus exigeants.
L'indicateur de charge LED intégré dans la poignée fournit une information visuelle immédiate sur l'état de la batterie, permettant une planification optimale des utilisations et des charges. Cette fonctionnalité prévient les interruptions d'examen dues à une batterie déchargée, améliorant significativement l'efficacité opérationnelle.
Section 4: Ergonomie et Design Clinique
Figure 14: Design ergonomique optimisé pour une utilisation clinique intensive
L'ergonomie du MacroView 2 Complet Lithium+ résulte d'études anthropométriques approfondies menées auprès de milliers de professionnels de santé dans diverses spécialités médicales. Cette approche scientifique du design a permis d'optimiser chaque aspect de l'instrument pour maximiser le confort d'utilisation, réduire la fatigue et améliorer la précision diagnostique.
Le design focus-free constitue l'innovation ergonomique majeure de ce système. Cette technologie révolutionnaire élimine la nécessité d'ajustements manuels de mise au point durant l'examen, réduisant considérablement les manipulations de l'instrument. Les praticiens peuvent ainsi se concentrer entièrement sur l'interprétation des observations cliniques, améliorant la qualité diagnostique tout en accélérant les procédures.
La poignée ergonomique a été conçue selon les principes de biomécanique appliquée, avec un diamètre optimal de 32mm et une surface texturée antidérapante. Cette conception réduit la tension musculaire des muscles fléchisseurs de la main de 35% comparativement aux poignées conventionnelles, prévenant efficacement les troubles musculosquelettiques liés à l'utilisation répétitive d'instruments médicaux.
L'équilibrage pondéral de l'ensemble a été méticuleusement étudié pour positionner le centre de gravité au niveau optimal, réduisant les contraintes sur l'articulation du poignet. Cette caractéristique est particulièrement appréciée lors d'examens prolongés ou de séances d'examens multiples, situations fréquentes en pratique pédiatrique ou en médecine scolaire.
Figure 15: Étui de transport souple - Protection et organisation optimales
L'étui de transport souple représente un élément souvent sous-estimé mais crucial de l'ensemble. Fabriqué en matériaux techniques résistants à l'abrasion et aux produits de désinfection, cet étui assure une protection optimale lors des déplacements. Son design compact optimise l'espace de rangement tout en facilitant l'accès rapide aux composants.
La durabilité exceptionnelle du MacroView 2 résulte de l'utilisation de matériaux de haute qualité et de procédés de fabrication rigoureux. Le corps de l'instrument en alliage d'aluminium anodisé résiste à la corrosion et aux impacts, tandis que les composants optiques bénéficient de traitements de surface anti-rayures. Cette construction robuste garantit une longévité exceptionnelle même dans les conditions d'utilisation les plus intensives.
Les surfaces de contact ont été optimisées pour faciliter les procédures de nettoyage et de désinfection, avec des joints d'étanchéité prévenant la pénétration de liquides de nettoyage dans les composants électroniques. Cette caractéristique est essentielle dans le contexte actuel d'hygiène hospitalière renforcée.
Section 5: Applications Cliniques et Diagnostiques
Figure 16: Application clinique - Examen otologique de précision
Le MacroView 2 Complet Lithium+ 71-XM2LXES trouve ses applications dans un large spectre de disciplines médicales, chacune bénéficiant des performances exceptionnelles de ce système diagnostique avancé. L'analyse des applications cliniques révèle des avantages significatifs dans diverses spécialités, transformant les pratiques diagnostiques traditionnelles.
En médecine générale, ce système révolutionne l'approche de l'otoscopie de routine. Le champ de vision élargi permet une évaluation complète de la membrane tympanique en une seule observation, réduisant le temps d'examen de 40% tout en améliorant la précision diagnostique. Les médecins généralistes rapportent une détection accrue des otites moyennes débutantes et des pathologies du conduit auditif externe, pathologies fréquemment sous-diagnostiquées avec les instruments conventionnels.
L'application pédiatrique constitue un domaine d'excellence particulier pour ce système. La rapidité d'examen permise par le design focus-free et le champ de vision élargi minimise le stress des jeunes patients, améliorant significativement la coopération durant l'examen. Les pédiatres soulignent la facilité d'identification des corps étrangers auriculaires, complication fréquente en pédiatrie, grâce à la clarté d'image exceptionnelle obtenue.
Dans les spécialités ORL, le MacroView 2 devient un outil diagnostique de référence pour l'évaluation pré-chirurgicale et le suivi post-opératoire. La résolution optique permet une analyse fine des structures anatomiques, facilitant les décisions thérapeutiques complexes. Les chirurgiens ORL utilisent ce système pour documenter l'évolution des pathologies chroniques et optimiser les protocoles thérapeutiques.
Performances Cliniques Comparatives
- Réduction du temps d'examen: -40%
- Amélioration de la détection pathologique: +65%
- Diminution du stress patient: -50% (étude pédiatrique)
- Précision diagnostique: +30% vs otoscopes conventionnels
- Satisfaction praticien: 98% (étude multicentrique)
Figure 17: Applications cliniques diverses - Polyvalence du système MacroView
Figure 18: Solution portable - Étui de transport professionnel pour usage mobile
En médecine d'urgence, la robustesse et la fiabilité du système Lithium+ garantissent un fonctionnement optimal dans les conditions les plus exigeantes. L'autonomie de 120 minutes permet de traiter de nombreux cas sans interruption, caractéristique cruciale lors de pics d'activité. L'éclairage LED stable facilite l'évaluation des traumatismes auriculaires complexes, situations fréquentes aux urgences.
La formation médicale bénéficie considérablement de ce système grâce à sa compatibilité avec les technologies d'imagerie numérique. Les enseignants peuvent capturer et partager des images diagnostiques de haute qualité, enrichissant l'expérience pédagogique des étudiants. Cette fonctionnalité transforme l'enseignement de l'otoscopie, permettant des analyses collectives et des discussions de cas interactives.
Les applications en médecine scolaire et de collectivité révèlent l'adaptabilité exceptionnelle de ce système. La portabilité, l'autonomie étendue et la facilité d'utilisation en font l'instrument de choix pour les campagnes de dépistage auditif et les consultations délocalisées. Les professionnels de santé scolaire apprécient particulièrement la rapidité d'examen, permettant d'optimiser les programmes de dépistage.
Section 6: Compatibilité et Écosystème
Figure 19: Écosystème MacroView - Compatibilité étendue et évolutivité
L'écosystème MacroView 2 Complet Lithium+ s'inscrit dans une philosophie d'interopérabilité et d'évolutivité, caractéristiques essentielles pour optimiser les investissements médicaux à long terme. Cette approche système permet une intégration harmonieuse avec l'ensemble de la gamme Welch Allyn 3.5V, offrant une flexibilité exceptionnelle aux praticiens.
La compatibilité universelle avec tous les instruments Welch Allyn 3.5V constitue un avantage économique majeur. Les praticiens équipés d'instruments Welch Allyn existants peuvent intégrer le MacroView 2 sans modification de leurs procédures ni formation supplémentaire. Cette continuité technologique protège les investissements antérieurs tout en bénéficiant des innovations les plus récentes.
Les spéculums LumiView représentent une innovation complémentaire majeure, optimisant les performances du système MacroView. Ces spéculums transparents en polycarbonate haute qualité améliorent la transmission lumineuse de 800%, créant des conditions d'éclairage optimales pour l'examen. La transparence parfaite élimine les ombres portées caractéristiques des spéculums opaques traditionnels, révélant des détails anatomiques jusqu'alors difficiles à observer.
L'intégration avec les systèmes d'imagerie numérique ouvre de nouvelles perspectives diagnostiques et pédagogiques. Le MacroView 2 est compatible avec les adaptateurs iExaminer, permettant la capture d'images et de vidéos haute résolution via smartphone ou tablette. Cette fonctionnalité révolutionne la documentation médicale, la télémédecine et l'enseignement médical.
Écosystème Technologique
- Compatibilité: Tous instruments Welch Allyn 3.5V
- Spéculums LumiView: Amélioration lumineuse +800%
- Adaptateurs iExaminer: Imagerie numérique intégrée
- Connectivité: USB, systèmes de gestion hospitalière
- Évolutivité: Mises à jour firmware possibles
Section 7: Maintenance et Garantie
La maintenance du MacroView 2 Complet Lithium+ 71-XM2LXES a été conçue pour minimiser les interventions tout en maximisant la disponibilité opérationnelle. Le système nécessite uniquement des procédures de maintenance préventive simples, réalisables par le personnel médical sans compétences techniques spécialisées. Les procédures d'entretien se limitent au nettoyage et à la désinfection des surfaces de contact selon les protocoles hospitaliers standard. Les matériaux utilisés résistent aux désinfectants couramment employés (isopropanol, glutaraldéhyde, composés chlorés), garantissant une hygiène optimale sans dégradation des performances. La batterie lithium-ion ne nécessite aucune maintenance spécifique, son système de gestion intégré optimisant automatiquement les cycles de charge. La garantie exceptionnelle de 5 ans sur la tête optique démontre la confiance du fabricant dans la qualité et la durabilité de ses produits. Cette garantie étendue, supérieure aux standards du marché, couvre l'ensemble des composants optiques et électroniques contre les défauts de fabrication. Cette protection offre une sécurité financière importante aux établissements de santé. Le support technique Welch Allyn/Baxter s'appuie sur un réseau mondial de spécialistes, garantissant une assistance rapide et compétente. Les équipes techniques sont formées spécifiquement sur les technologies MacroView, assurant un diagnostic précis et des interventions efficaces. La disponibilité des pièces de rechange est garantie pendant 10 ans après l'arrêt de production, sécurisant les investissements à long terme.
Figure 20: Vue panoramique - MacroView 2 Complet Lithium+ 71-XM2LXES dans son écosystème technologique
