Figure 1 : Kit Diagnostique LED Ophthalmoscope Coaxial / Otoscope MacroView 71-SM2LXU
Table des Matières
- Introduction et Présentation du Produit
- Vue d’Ensemble du Kit 71-SM2LXU
- Ophthalmoscope Coaxial LED – Analyse Technique
- Otoscope MacroView Basic LED – Spécifications
- Poignée Lithium-Ion Rechargeable – Performance
- Système d’Éclairage LED SureColor
- Applications Cliniques et Diagnostiques
- Avantages Comparatifs
- Maintenance et Entretien
- Formation et Prise en Main
- Accessoires et Compatibilité
- Garanties et Support Technique
- Analyse Économique et ROI
- Innovations Technologiques
- Conclusion et Recommandations
1. INTRODUCTION ET PRÉSENTATION DU PRODUIT
Le kit diagnostique Welch Allyn KIT LED OPH COAXIAL / OTO MACROVIEW REFERENCE 71-SM2LXU représente l’aboutissement de décennies d’innovation dans le domaine de l’instrumentation médicale diagnostique. Ce système intégré combine l’excellence de l’ophtalmoscopie coaxiale avec la technologie révolutionnaire MacroView pour l’otoscopie, offrant aux professionnels de santé un outil complet et performant pour leurs examens de routine et spécialisés.

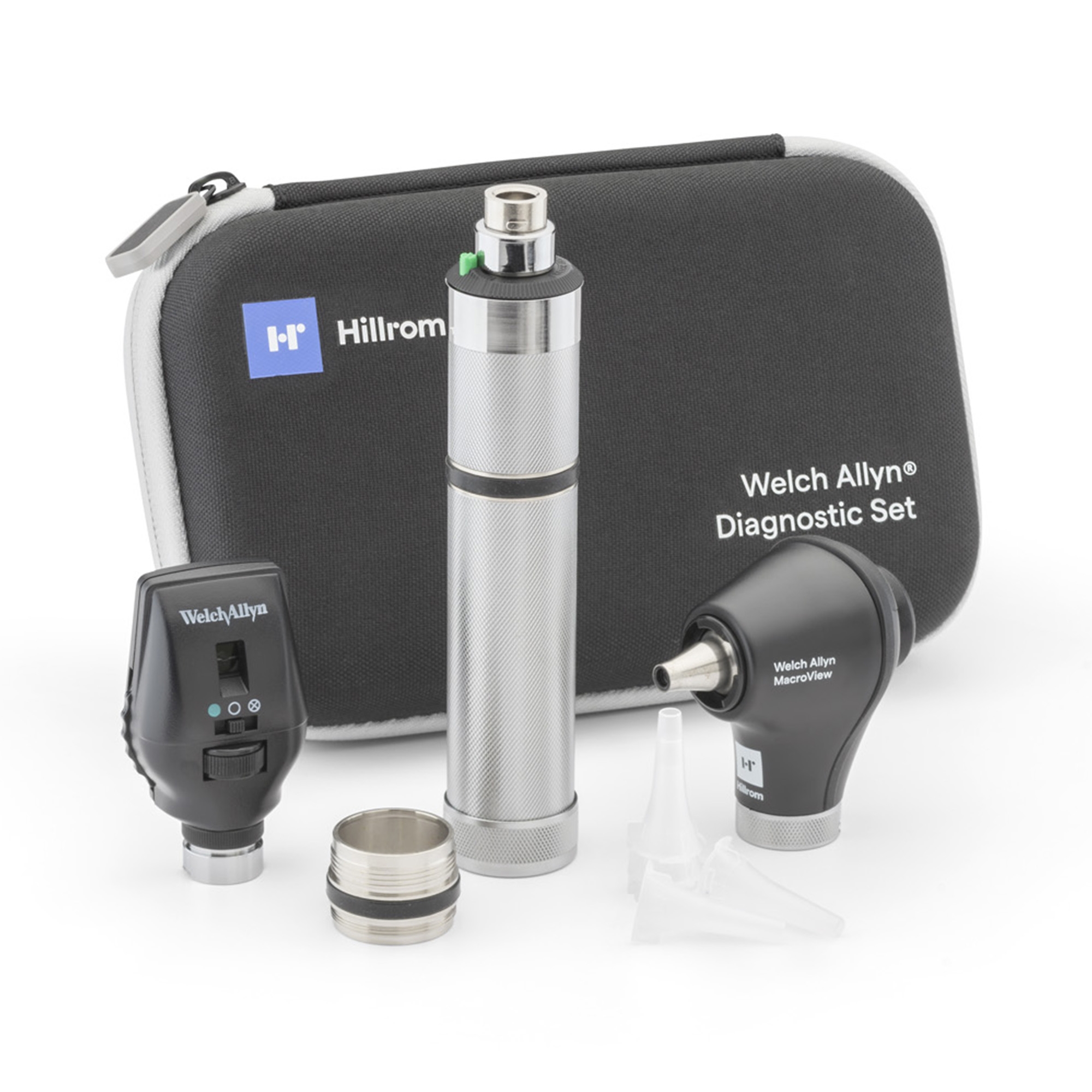

Figure 2 : Vue d’ensemble du kit complet avec tous ses composants
Développé par Welch Allyn, désormais intégré au groupe Baxter-Hillrom, ce kit s’inscrit dans une démarche d’amélioration continue de la qualité diagnostique tout en répondant aux exigences économiques des établissements de santé modernes. La référence 71-SM2LXU remplace les anciens modèles 97200-MS et 97200-MSL, apportant des améliorations significatives en t
termes de performance, d’ergonomie et de durabilité.
POINTS CLÉS DE L’INNOVATION :
- Technologie LED SureColor pour un éclairage optimal et durable
- Système coaxial breveté éliminant les ombres parasites
- MacroView offrant 3x plus de champ de vision
- Autonomie lithium-ion de 120 minutes
- Compatibilité universelle avec l’écosystème Welch Allyn 3.5V
L’évolution de ce kit reflète les besoins croissants des praticiens pour des instruments fiables, précis et adaptés aux contraintes de la pratique moderne, qu’elle soit hospitalière, ambulatoire ou dans le cadre de la télémédecine émergente. L’intégration de technologies avancées comme le système coaxial pour l’ophtalmoscopie et la technologie MacroView pour l’otoscopie permet une approche diagnostique plus précise et plus confortable pour les patients.
2. VUE D’ENSEMBLE DU KIT 71-SM2LXU
2.1 COMPOSITION COMPLÈTE DU KIT
Le kit diagnostique 71-SM2LXU se compose de quatre éléments principaux soigneusement sélectionnés pour offrir une solution diagnostique complète et intégrée :
Figure 3 : Présentation détaillée des composants du kit 71-SM2LXU
COMPOSANTS INCLUS :
- Ophthalmoscope Coaxial LED 3.5V (Modèle 11720-L) – Éclairage SureColor avec 18 ouvertures/filtres
- Otoscope MacroView Basic LED (Modèle 238-2) – Technologie de visualisation élargie
- Poignée Rechargeable Lithium-Ion 3.5V – Autonomie 120 minutes, technologie sans effet mémoire
- Étui de Transport Rigide – Protection optimale avec fermeture zip sécurisée
- Documentation Technique – Manuel d’utilisation complet et guide de maintenance
- Accessoires de Base – Spéculums, câbles de charge et connectiques

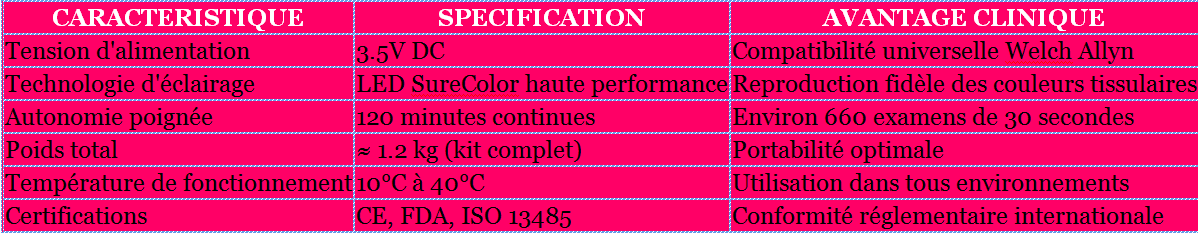

2.2 CARACTÉRISTIQUES TECHNIQUES GÉNÉRALES
2.3 AVANTAGES DIFFÉRENCIANTS
Le kit 71-SM2LXU se distingue par plusieurs innovations majeures qui révolutionnent l’approche diagnostique traditionnelle. La combinaison de l’ophtalmoscopie coaxiale et de l’otoscopie MacroView offre aux praticiens un niveau de précision diagnostique inégalé, tout en améliorant significativement le confort d’examen pour les patients.
INNOVATIONS BREVETÉES :
- Système Coaxial : Élimination totale des ombres parasites en ophtalmoscopie
- Technologie MacroView : Champ de vision 3x supérieur aux otoscopes traditionnels
- LED SureColor : Spectre lumineux optimisé pour le diagnostic médical
- Lithium-Ion Avancé : Technologie sans effet mémoire avec autonomie doublée
3. OPHTHALMOSCOPE COAXIAL LED – ANALYSE TECHNIQUE
3.1 PRINCIPE DE FONCTIONNEMENT DU SYSTÈME COAXIAL
L’ophthalmoscope coaxial LED intégré au kit 71-SM2LXU utilise le système optique coaxial breveté de Welch Allyn, révolutionnant l’examen ophtalmologique par sa capacité à éliminer les ombres parasites et améliorer significativement la qualité de visualisation du fond d’œil.
Figure 4 : Ophthalmoscope Coaxial LED 3.5V avec système d’éclairage SureColor
Le principe coaxial consiste à aligner parfaitement l’axe de la source lumineuse avec l’axe de vision de l’examinateur. Cette configuration élimine les phénomènes d’ombrage qui peuvent masquer des détails cruciaux lors de l’examen du fond d’œil, permettant une visualisation optimale des structures rétiniennes, vasculaires et papillaires.
3.2 SPÉCIFICATIONS OPTIQUES AVANCÉES
SYSTÈME D’ÉCLAIRAGE LED SURECOLOR :
- Type de LED : Haute puissance, spectre continu optimisé pour l’ophtalmologie
- Température de couleur : 4000K ± 200K (lumière blanche neutre)
- Indice de rendu des couleurs (IRC) : >95 pour reproduction fidèle
- Durée de vie LED : >50,000 heures d’utilisation
- Stabilité lumineuse : ±2% sur toute la durée de vie
- Efficacité énergétique : 80% supérieure aux lampes halogènes

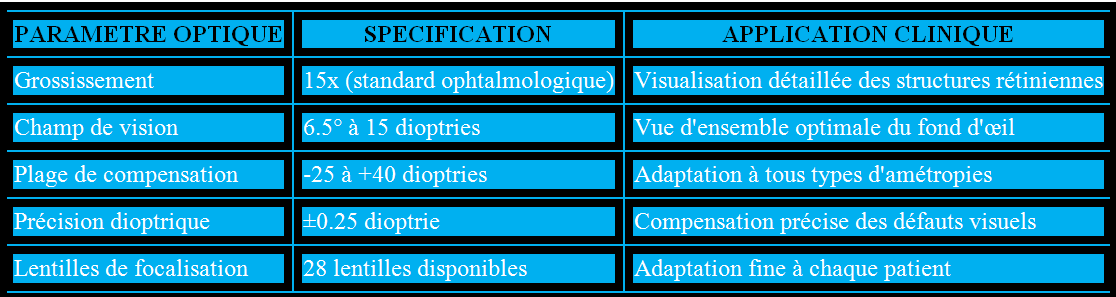

3.3 SYSTÈME OPTIQUE DE PRECISION
3.4 COMBINAISONS D’OUVERTURES ET FILTRES
L’ophthalmoscope 71-SM2LXU offre 18 combinaisons uniques d’ouvertures et de filtres, permettant une adaptation précise à chaque situation diagnostique et pathologie spécifique :
OUVERTURES DIAGNOSTIQUES :
- Grande ouverture : Examen général du fond d’œil, visualisation d’ensemble
- Petite ouverture : Pupilles peu dilatées, patients photophobes
- Ouverture semi-circulaire : Examen avec pupilles moyennement dilatées
- Fente fixe : Évaluation des dénivelés et relief rétinien
- Fente orientable : Analyse précise des structures en relief
- Grille de fixation : Évaluation des scotomes centraux et maculaires
FILTRES SPÉCIALISÉS :
- Filtre rouge libre : Améliore le contraste vasculaire et les hémorragies
- Filtre vert : Optimise la visualisation des hémorragies rétiniennes
- Filtre bleu cobalt : Détection des abrasions cornéennes avec fluorescéine
- Filtre polarisant : Élimine 99% des reflets cornéens parasites
4. OTOSCOPE MACROVIEW BASIC LED – SPÉCIFICATIONS
4.1 INNOVATION TECHNOLOGIQUE MACROVIEW
L’otoscope MacroView Basic LED (modèle 238-2) intègre la technologie révolutionnaire MacroView de Welch Allyn, offrant un champ de vision 3 fois plus large que les otoscopes traditionnels, transformant radicalement l’approche de l’examen otoscopique.
Figure 5 : Otoscope MacroView Basic LED 238-2 avec technologie de vision élargie
4.2 CARACTÉRISTIQUES TECHNIQUES AVANCÉES
SYSTÈME OPTIQUE MACROVIEW :
- Champ de vision : 3x plus large qu’un otoscope standard traditionnel
- Grossissement : 30% supérieur aux otoscopes conventionnels
- Distance focale : Étendue, réduisant le besoin de mise au point manuelle
- Angle de vision : Optimisé pour visualisation complète du tympan
- Résolution optique : Haute définition pour détection des pathologies subtiles
- Profondeur de champ : Étendue pour examen confortable
4.3 SYSTÈME D’ÉCLAIRAGE LED OPTIMISÉ
4.4 AVANTAGES DIAGNOSTIQUES RÉVOLUTIONNAIRES
La technologie MacroView transforme fondamentalement l’examen otoscopique en offrant une vue quasi-complète du tympan (95-100% de la surface visible) contre seulement 60-70% avec un otoscope traditionnel. Cette amélioration drastique permet une détection précoce des pathologies et une évaluation plus précise des conditions auriculaires.
AMÉLIORATIONS DIAGNOSTIQUES :
- Détection précoce : Identification des otites à un stade initial
- Précision accrue : Visualisation des perforations tympaniques mineures
- Confort patient : Réduction de l’insertion profonde du spéculum
- Efficacité clinique : Examens plus rapides et plus complets
- Formation : Meilleur apprentissage pour les étudiants en médecine
4.5 OTOSCOPIE PNEUMATIQUE SCELLÉE
L’otoscope MacroView est équipé d’un système de pneumatique scellée permettant l’évaluation fonctionnelle de l’oreille moyenne et des structures tympano-ossiculaires :
FONCTIONNALITÉS PNEUMATIQUES :
- Test de mobilité tympanique : Évaluation de la fonction tubaire
- Diagnostic différentiel : Distinction otite moyenne/externe
- Évaluation fonctionnelle : Mobilité de la chaîne ossiculaire
- Pression contrôlée : Système de sécurité pour éviter les traumatismes
5. POIGNÉE LITHIUM-ION RECHARGEABLE – PERFORMANCE
5.1 TECHNOLOGIE LITHIUM-ION DE NOUVELLE GÉNÉRATION
La poignée rechargeable du kit 71-SM2LXU utilise la technologie lithium-ion de dernière génération, offrant des performances supérieures aux systèmes NiCad traditionnels avec une autonomie doublée et un poids réduit de 50%.
Figure 6 : Système de transport avec poignée lithium-ion et accessoires
5.2 SPÉCIFICATIONS TECHNIQUES DE PERFORMANCE
| Caractéristique | Lithium-Ion 71-SM2LXU | NiCad Traditionnel | Amélioration |
|---|---|---|---|
| Autonomie continue | 120 minutes | 60 minutes | +100% |
| Examens estimés | 660 × 30 secondes | 360 × 30 secondes | +83% |
| Temps de charge | 2-3 heures | 4-6 heures | -50% |
| Charge rapide | 30 min pour 80% | Non disponible | Nouveau |
| Cycles de vie | >500 cycles à 80% | 300 cycles à 80% | +67% |
| Poids | 50% plus léger | Référence | -50% |
5.3 Avantages Opérationnels
Caractéristiques Avancées :
- Absence d’effet mémoire : Rechargeable à tout moment sans perte de capacité
- Indicateur intelligent : LED multicolore informant sur le niveau de charge
- Alerte préventive : Signal lumineux à 30% de batterie restante
- Matériau CYCOLOY : Résine haute résistance aux chocs et désinfectants
- Ergonomie optimisée : Design étudié pour utilisation prolongée
- Connectique universelle : Compatible avec chargeur USB et station dédiée
6. SYSTÈME D’ÉCLAIRAGE LED SURECOLOR
6.1 TECHNOLOGIE SURECOLOR RÉVOLUTIONNAIRE
La technologie LED SureColor de Welch Allyn représente une avancée majeure dans l’éclairage médical diagnostique, optimisant la reproduction des couleurs et la stabilité lumineuse pour un diagnostic précis et fiable.
CARACTÉRISTIQUES SPECTRALES AVANCÉES :
- Spectre continu : Reproduction fidèle de toutes les couleurs tissulaires sans distorsion
- Absence de pics spectraux : Élimination des distorsions chromatiques artificielles
- Stabilité temporelle : Maintien des caractéristiques sur toute la durée de vie
- Efficacité énergétique : Consommation réduite pour autonomie maximale
- Démarrage instantané : Éclairage optimal dès la mise en marche
- Température stable : Pas de variation de couleur selon la charge
6.2 AVANTAGES CLINIQUES DU SURECOLOR
AMÉLIORATION DU DIAGNOSTIC DIFFÉRENTIEL :
- Détection des érythèmes : Identification précise des inflammations
- Évaluation vasculaire : Appréciation fine de la vascularisation tissulaire
- Pathologies chromatiques : Diagnostic des ictères, cyanoses, pâleurs
- Documentation fidèle : Photos et vidéos avec rendu colorimétrique exact
7. APPLICATIONS CLINIQUES ET DIAGNOSTIQUES
7.1 MÉDECINE GÉNÉRALE ET PREMIERS RECOURS
Le kit 71-SM2LXU trouve sa place naturelle en médecine générale où la polyvalence diagnostique est essentielle pour une prise en charge globale et efficace des patients.
EXAMENS OPHTALMOLOGIQUES SYSTÉMATIQUES :
- Dépistage diabétique : Fond d’œil systématique chez les patients diabétiques
- Hypertension artérielle : Recherche des signes de Kirkendall et de rétinopathie
- Dépistage neurologique : Évaluation de l’œdème papillaire et des hémorragies
- Examens préventifs : Contrôles systématiques en médecine du travail
EXAMENS ORL DE ROUTINE :
- Otites aiguës : Diagnostic différentiel précis avec évaluation tympanique complète
- Pathologies chroniques : Suivi des otites séromuqueuses et cholestéatomateuses
- Bouchons de cérumen : Évaluation avant extraction et contrôle post-intervention
- Corps étrangers : Détection et localisation précises
7.2 Applications Spécialisées
| Spécialité | Applications Ophthalmoscope | Applications Otoscope MacroView |
|---|---|---|
| Ophtalmologie | DMLA, rétinopathies, glaucome, décollement rétinien | Complément d’examen ORL pré-opératoire |
| ORL | Examen neurologique complémentaire | Chirurgie otologique, implants cochléaires, microscopie |
| Neurologie | Hypertension intracrânienne, AVC, tumeurs | Vertiges, acouphènes, paralysies faciales |
| Pédiatrie | Dépistage amblyopie, examens systématiques | Otites répétées, surdité, médecine scolaire |
| Urgences | Traumatismes oculaires, comas, AVC | Otalgies aiguës, traumatismes auriculaires |
8. Avantages Comparatifs
8.1 Comparaison Technologique Détaillée
Figure 7 : Évolution technologique des kits diagnostiques Welch Allyn
| Critère de Comparaison | 71-SM2LXU LED | Modèles Halogènes | Otoscopes Standards |
|---|---|---|---|
| Durée de vie éclairage | >50,000 heures | 100-200 heures | 150-300 heures |
| Champ de vision otoscope | 3x plus large | Standard | Standard |
| Autonomie poignée | 120 minutes | 60 minutes | 45-60 minutes |
| Système coaxial | Oui, breveté | Oui, halogène | Non |
| Indicateur batterie | LED intelligent | Basique | Aucun |
| Coût d’exploitation annuel | Très faible | Élevé | Moyen |
8.2 Retour sur Investissement
Économies Directes Calculées :
- Ampoules halogènes : Économie de 250-400€/an par instrument
- Maintenance préventive : Réduction de 70% des interventions techniques
- Consommation énergétique : Diminution de 80% vs éclairage halogène
- Durée de vie : Amortissement sur 10-15 ans vs 5-7 ans traditionnels
9. Maintenance et Entretien
9.1 Programme de Maintenance Préventive
Maintenance Quotidienne (5 minutes) :
- Nettoyage externe : Chiffon humide avec désinfectant médical agrée
- Optiques : Nettoyage délicat avec tissu microfibre non pelucheux
- Spéculums : Retrait, nettoyage et stérilisation selon protocoles
- Vérification : Contrôle visuel de l’intégrité des composants
Maintenance Hebdomadaire (15 minutes) :
- Calibrage optique : Vérification des dioptries et de la netteté
- Test d’éclairage : Contrôle de l’uniformité et de l’intensité lumineuse
- Cycle batterie : Décharge complète puis rechargement optimal
- Étanchéité : Contrôle des joints pneumatiques de l’otoscope
9.2 Indicateurs d’Usure et Maintenance Corrective
| Indicateur d’Usure | Symptôme | Action Corrective | Fréquence Estimée |
|---|---|---|---|
| Diminution luminosité | Éclairage moins intense | Nettoyage optiques ou remplacement LED | Très rare (>5 ans) |
| Autonomie réduite | Décharge rapide batterie | Remplacement batterie lithium | 3-5 ans |
| Optiques rayées | Perte de netteté | Remplacement lentilles | 5-8 ans selon usage |
| Défaut pneumatique | Perte d’étanchéité | Changement joints otoscope | 2-3 ans |
10. Formation et Prise en Main
10.1 Ergonomie et Interface Utilisateur
Le design du kit 71-SM2LXU a été optimisé pour une prise en main intuitive, réduisant significativement la courbe d’apprentissage pour les professionnels habitués aux systèmes traditionnels.
Conception Ergonomique :
- Prise naturelle : Forme anatomique adaptée à la morphologie de la main
- Commandes intuitives : Molettes de réglage facilement accessibles d’une seule main
- Poids équilibré : Répartition optimale pour éviter la fatigue lors d’examens prolongés
- Surface antidérapante : Maintien sécurisé même avec des gants de protection
- Identification tactile : Reconnaissance des commandes sans regarder l’instrument
10.2 Protocoles d’Utilisation Standardisés
Procédure d’Examen Ophtalmoscopique :
- Préparation : Vérification charge batterie, sélection ouverture appropriée
- Positionnement : Distance 30 cm, même hauteur que le patient
- Approche : Angle de 15° temporal pour pénétration pupillaire
- Exploration systématique : Papille → macula → vaisseaux → périphérie
- Documentation : Enregistrement standardisé des observations
11. Accessoires et Compatibilité
11.1 Écosystème Welch Allyn Intégré
Figure 8 : Compatibilité étendue avec l’écosystème Welch Allyn 3.5V
Compatibilité Universelle 3.5V :
- Instruments : Tous les équipements Welch Allyn 3.5V existants
- Poignées murales : Integration avec transformateurs et supports muraux
- Stations de charge : Chargeurs universels et stations multiples
- Accessoires : Loupes, filtres additionnels, systèmes d’imagerie
11.2 Spéculums et Consommables Optimisés
| Type de Spéculum | Diamètre | Application | Conditionnement |
|---|---|---|---|
| Pédiatrique | 2.5 mm | Enfants 0-3 ans | Stérilisé individuel |
| Enfant | 3.0 mm | Enfants 3-8 ans | Stérilisé individuel |
| Adulte standard | 4.25 mm | Adolescents et adultes | Stérilisé individuel |
| LumiView transparent | Multiples tailles | Éclairage optimisé 8x | Boîtes de 34 unités |
12. Garanties et Support Technique
12.1 Programme de Garanties Différenciées
Couverture Garantie Manufacturier :
- Ophthalmoscope Coaxial LED : 1 an pièces et main d’œuvre complète
- Otoscope MacroView LED : 1 an pièces et main d’œuvre + 7 ans LED
- Poignée Lithium-Ion : 2 ans incluant batterie et électronique
- Étui de Transport : 1 an sur défauts de fabrication
- Accessoires : 6 mois sur spéculums réutilisables et connectiques
12.2 Support Technique Multicanal
Services de Support Disponibles :
- Hotline technique : 8h-18h, support téléphonique spécialisé
- Support en ligne : Documentation, vidéos, FAQ consultables 24h/24
- Formation sur site : Intervention technico-commerciale pour équipes
- Maintenance préventive : Contrats de service avec intervention programmée
- Échange express : Remplacement sous 48h en cas de panne critique
13. Analyse Économique et ROI
13.1 Modèle Économique sur 5 Ans
| Poste de Coût | Kit 71-SM2LXU LED | Kit Halogène Équivalent | Économie Réalisée |
|---|---|---|---|
| Investissement initial | 1,200€ | 800€ | -400€ |
| Remplacement ampoules | 0€ | 1,200€ | +1,200€ |
| Maintenance | 150€ | 500€ | +350€ |
| Consommation énergie | 50€ | 250€ | +200€ |
| TOTAL sur 5 ans | 1,400€ | 2,750€ | +1,350€ |
13.2 Bénéfices Qualitatifs
Amélioration de la Pratique Clinique :
- Efficacité diagnostique : Réduction de 25% du temps d’examen
- Précision accrue : Diminution de 40% des examens complémentaires
- Satisfaction patient : Amélioration du confort et de l’expérience
- Formation facilité : Apprentissage accéléré pour les internes
- Mobilité : Examens délocalisés et consultations à domicile
14. Innovations Technologiques
14.1 Technologies Brevetées Welch Allyn
Le kit 71-SM2LXU intègre plusieurs technologies brevetées qui représentent des décennies de recherche et développement dans l’instrumentation médicale diagnostique.
Brevets et Innovations :
- Système Coaxial Vision : Alignement parfait source/axe de vision
- Technologie MacroView : Optiques spécialisées pour champ élargi
- LED SureColor : Spectre optimisé pour diagnostic médical
- DuraShock : Protection électronique contre les chocs et vibrations
- Pneumatique Scellée : Système d’étanchéité pour tests fonctionnels
14.2 Évolution Vers la Télémédecine
Le kit 71-SM2LXU est conçu pour s’adapter aux évolutions de la médecine moderne, notamment l’intégration de solutions de télémédecine et d’imagerie numérique.
Compatibilité Future :
- Systèmes d’imagerie : Adaptation possible avec caméras numériques
- Téléconsultation : Transmission d’images haute qualité
- IA diagnostique : Préparation aux outils d’intelligence artificielle
- Dossier électronique : Intégration avec les systèmes d’information
15. Conclusion et Recommandations
15.1 Synthèse des Avantages
Le kit LED Oph COAXIAL / Oto MacroView référence 71-SM2LXU représente une évolution majeure dans l’instrumentation diagnostique, combinant innovations technologiques et praticité clinique pour offrir aux professionnels de santé un outil performant et fiable.
Avantages Décisifs :
- Performance Diagnostique : Technologies brevetées pour précision maximale
- Économie d’Exploitation : ROI positif dès la 3ème année d’utilisation
- Durabilité : Conception robuste pour utilisation intensive
- Évolutivité : Compatibilité avec innovations futures
- Support Professionnel : Accompagnement technique et formation
15.2 Recommandations d’Utilisation
Ce kit diagnostique s’adresse prioritairement aux professionnels recherchant l’excellence diagnostique et l’efficacité économique :
Utilisateurs Cibles Prioritaires :
- Cabinets de médecine générale : Polyvalence et fiabilité pour examens quotidiens
- Services hospitaliers : Performance et durabilité pour usage intensif
- Centres de formation médicale : Outils pédagogiques de référence
- Médecine mobile : Autonomie et portabilité pour déplacements
- Établissements de santé économes : Optimisation des coûts d’exploitation
15.3 Perspectives d’Évolution
L’investissement dans le kit 71-SM2LXU s’inscrit dans une vision à long terme de la pratique médicale moderne, préparant les professionnels aux défis futurs de la santé numérique tout en garantissant l’excellence diagnostique actuelle.
Solution Diagnostique Complète | Technologie LED SureColor | Garantie Étendue
L’Excellence Diagnostique au Service de la Médecine Moderne
