MODE D’EMPLOI DÉTAILLÉ OTOSCOPE WELCH ALLYN MACROVIEW PLUS MODÈLE 71-XM3LXE

MODE D'EMPLOI DÉTAILLÉ

OTOSCOPE WELCH ALLYN MACROVIEW PLUS MODÈLE 71-XM3LXE

DOCUMENT TECHNIQUE PROFESSIONNEL - Ce guide d'utilisation complet présente les procédures détaillées d'utilisation de l'otoscope Welch Allyn MacroView Plus modèle 71-XM3LXE, un instrument de diagnostic médical de pointe destiné à l'examen otologique. Ce manuel s'adresse aux professionnels de santé qualifiés et couvre l'ensemble des aspects techniques, opérationnels et sécuritaires de cet équipement médical.

L'otoscope Welch Allyn MacroView Plus 71-XM3LXE représente l'évolution technologique la plus avancée dans le domaine de l'otoscopie diagnostique. Intégrant une technologie LED de dernière génération et un système optique révolutionnaire offrant un champ de vision trois fois supérieur aux otoscopes traditionnels, cet instrument constitue un outil essentiel pour l'examen précis et détaillé des structures auriculaires.

1. PRÉSENTATION DU KIT COMPLET 71-XM3LXE

Figure 1 : Kit complet Welch Allyn MacroView Plus 71-XM3LXE avec tous ses composants

Le kit diagnostique 71-XM3LXE constitue une solution complète et intégrée pour l'examen otologique professionnel. Cette configuration avancée comprend l'ensemble des éléments nécessaires à la réalisation d'examens otoscopiques de haute précision, y compris les fonctionnalités numériques modernes.

COMPOSITION DU KIT COMPLET :

Tête d'otoscope MacroView Plus LED (238-3) - Instrument principal avec technologie optique avancée
Poignée rechargeable Premium Lithium-Ion Plus USB (719-3) - Source d'alimentation haute performance
Accessoire iExaminer SmartBracket - Support intelligent pour dispositifs mobiles
Étui rigide de transport - Protection optimale et organisation des composants
Câble de charge USB - Alimentation et rechargement de la poignée
Documentation technique complète - Manuels d'utilisation et certificats de conformité

Cette configuration permet une utilisation immédiate et professionnelle, offrant la flexibilité de passer d'un examen optique traditionnel à une capture d'images numériques en temps réel grâce à l'intégration du système iExaminer.

2. COMPOSANTS ET SPÉCIFICATIONS TECHNIQUES

Figure 2 : Vue détaillée de l'otoscope MacroView Plus avec identification des composants

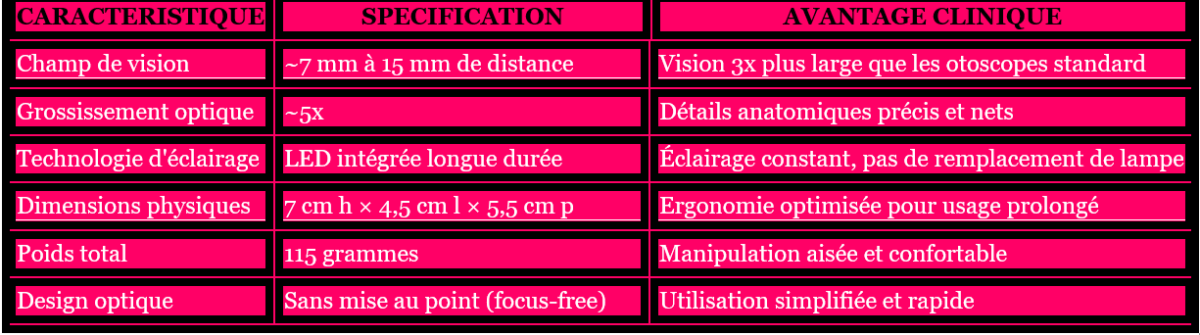

SPÉCIFICATIONS TECHNIQUES DE LA TÊTE D'OTOSCOPE 238-3 :

COMPOSANTS ANATOMIQUES DE L'INSTRUMENT :

1. Système optique MacroView : Lentilles à large champ optimisées pour une vision panoramique du conduit auditif et de la membrane tympanique, offrant une perspective élargie impossible avec les otoscopes conventionnels.

2. Source LED intégrée : Technologie d'éclairage LED de nouvelle génération, garantie 5 ans, fournissant un éclairage blanc froid constant et uniforme sans variation d'intensité liée à la décharge de la batterie.

3. Port d'insufflation pneumatique : Connexion standardisée pour bulbe d'insufflation permettant l'évaluation de la mobilité tympanique lors de l'otoscopie pneumatique diagnostique.

4. Système de fixation des specula : Mécanisme de verrouillage par rotation garantissant une fixation sécurisée des embouts specula de différentes tailles.

3. PRÉPARATION AVANT UTILISATION

Figure 3 : Gamme complète des embouts specula compatibles avec le MacroView Plus

VÉRIFICATIONS PRÉLIMINAIRES OBLIGATOIRES :

CONTRÔLE DE SÉCURITÉ PRÉALABLE :

Vérifier l'intégrité physique de tous les composants
S'assurer de la propreté et de la stérilisation appropriée
Contrôler le niveau de charge de la poignée rechargeable
Tester le fonctionnement de l'éclairage LED
Vérifier la disponibilité de specula stériles appropriés

PROCÉDURE DE PRÉPARATION DE L'INSTRUMENT :

Étape 1 - Assemblage initial : Fixer fermement la tête d'otoscope MacroView Plus sur la poignée rechargeable en effectuant une rotation dans le sens horaire jusqu'à obtenir un verrouillage complet et sécurisé.

Étape 2 - Sélection du speculum : Choisir la taille d'embout speculum appropriée en fonction de l'âge du patient et de la morphologie du conduit auditif externe. Utiliser le plus grand diamètre qui s'insère confortablement sans traumatisme.

Étape 3 - Fixation du speculum : Installer l'embout speculum sur la tête d'otoscope en effectuant une rotation clockwise ferme jusqu'à obtenir une fixation stable et sécurisée.

Étape 4 - Test fonctionnel : Activer l'éclairage LED en utilisant le rhéostat de la poignée, régler l'intensité lumineuse au maximum pour vérifier le bon fonctionnement, puis ajuster selon les besoins de l'examen.

OPTIMISATION AVEC LES SPECULA LUMIVIEW CLEAR :

Pour maximiser les performances visuelles de l'otoscope MacroView Plus, l'utilisation des specula LumiView Clear est fortement recommandée. Ces embouts transparents permettent d'obtenir une luminosité jusqu'à 8 fois supérieure par rapport aux specula noirs traditionnels, particulièrement efficace sur les specula pédiatriques où l'amélioration atteint 8x, et 4x sur les specula pour adultes.

4. PROCÉDURES D'UTILISATION ÉTAPE PAR ÉTAPE

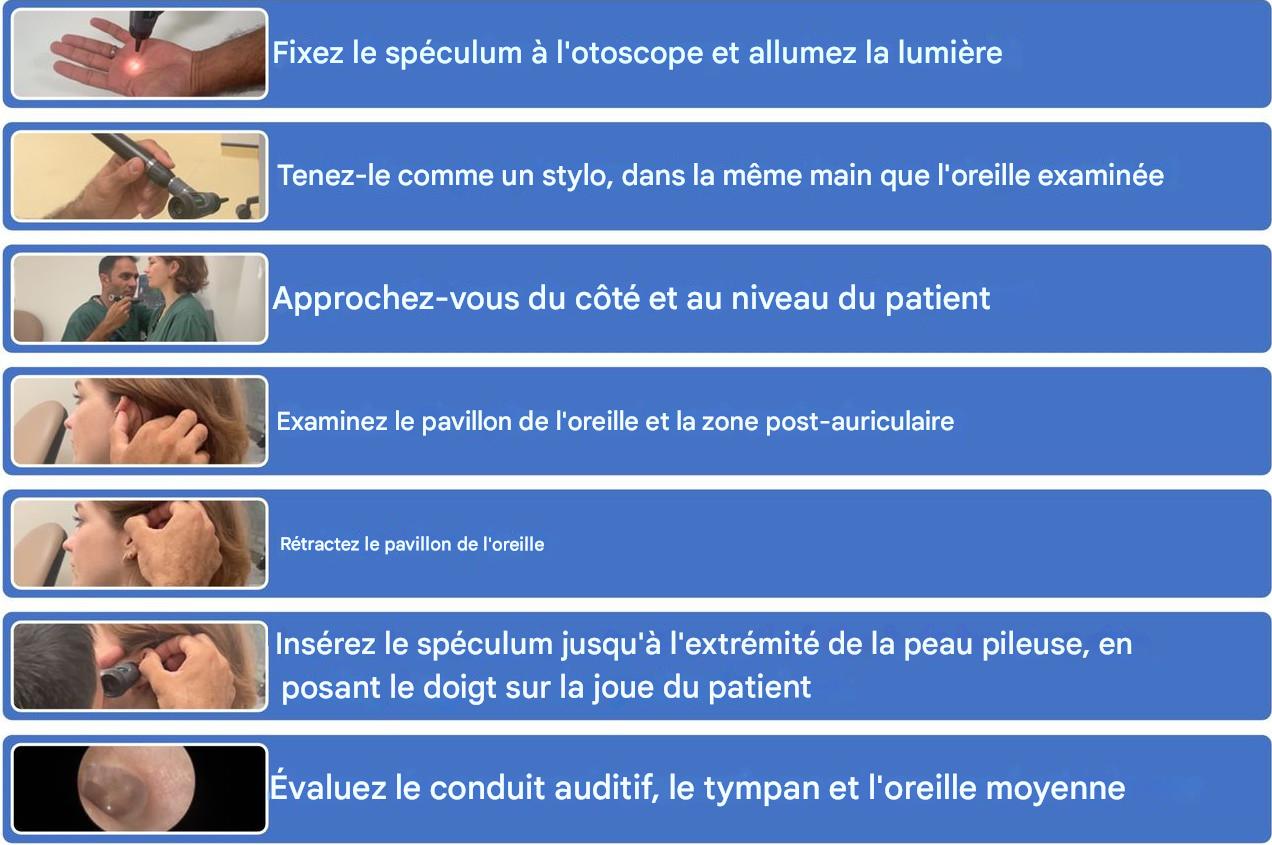

MODE D'EMPLOI 71XM3LXE *FIGURE 4 : TECHNIQUES CORRECTES DE MANIPULATION ET POSITIONNEMENT POUR L'EXAMEN OTOSCOPIQUE*

PHASE 1 : POSITIONNEMENT DU PATIENT

Positionnement optimal : Installer le patient en position assise confortable, demander une inclinaison légère de la tête vers le côté opposé à l'oreille à examiner. Cette position facilite l'accès au conduit auditif et permet un angle d'approche optimal pour l'insertion du speculum.

Le positionnement correct du patient constitue un élément fondamental pour la réussite de l'examen otoscopique. Une position inadéquate peut non seulement compromettre la qualité de l'observation mais également créer un inconfort ou un risque de traumatisme lors de l'insertion du speculum.

PHASE 2 : TECHNIQUES DE MANIPULATION DE L'OTOSCOPE

COMMENT EXAMINER L'OREILLE FIGURE 5 : DÉMONSTRATION DES TECHNIQUES DE TENUE ET PROCÉDURES D'EXAMEN

TECHNIQUE DE TENUE "MARTEAU" (RECOMMANDÉE POUR DÉBUTANTS) :

Prise en main : Saisir fermement la poignée de l'otoscope entre le pouce et l'index, proche de la source lumineuse. Utiliser l'auriculaire et l'annulaire comme points d'appui contre la joue du patient pour stabiliser l'instrument.

Cette technique offre une excellente stabilité et permet un mouvement synchronisé avec les mouvements de tête du patient, réduisant considérablement les risques de traumatisme accidentel du conduit auditif.

TECHNIQUE DE TENUE "CRAYON" (POUR UTILISATEURS EXPÉRIMENTÉS) :

Prise précise : Tenir l'otoscope comme un crayon entre le pouce et l'index, en appuyant fermement mais délicatement la face ulnaire de la main contre la joue du patient. Cette technique offre un contrôle fin des mouvements et une précision accrue.

PHASE 3 : MANIPULATION DU PAVILLON AURICULAIRE

ATTENTION - Technique différentielle selon l'âge :

Patients adultes et enfants > 3 ans : Tirer le pavillon vers le haut et l'arrière pour redresser le conduit auditif externe
Nourrissons et enfants < 3 ans : Tirer le pavillon vers le bas et l'arrière en raison de l'anatomie différente du conduit

PHASE 4 : INSERTION ET EXPLORATION SYSTÉMATIQUE

Insertion progressive : Introduire délicatement le speculum dans le conduit auditif externe, ne jamais dépasser le tiers externe du conduit. L'insertion doit être lente, contrôlée et indolore pour le patient.

Exploration systématique : Effectuer une exploration méthodique en déplaçant légèrement l'otoscope pour visualiser l'ensemble du conduit auditif et toutes les zones de la membrane tympanique. Observer successivement : le conduit auditif externe, la membrane tympanique, le manche du marteau, et rechercher d'éventuelles anomalies.

5. TECHNIQUES DE MANIPULATION AVANCÉES

OTOSCOPIE PNEUMATIQUE AVEC LE MACROVIEW PLUS :

L'otoscopie pneumatique représente une technique diagnostique avancée permettant d'évaluer la mobilité de la membrane tympanique et de détecter la présence de liquide dans l'oreille moyenne, indicateur potentiel d'otite moyenne avec épanchement.

Préparation de l'otoscopie pneumatique : Connecter le bulbe d'insufflation au port pneumatique latéral de l'otoscope MacroView Plus. Utiliser des embouts specula avec joint d'étanchéité pour assurer une occlusion hermétique du conduit auditif.

Technique d'insufflation : Exercer une pression douce et progressive sur le bulbe d'insufflation tout en observant attentivement la membrane tympanique. Une membrane normale présente une mobilité visible lors des variations de pression. L'absence de mouvement peut indiquer la présence de liquide rétro-tympanique.

OPTIMISATION DE L'ÉCLAIRAGE LED :

La technologie LED intégrée du MacroView Plus offre un éclairage constant et uniforme, mais son utilisation optimale nécessite quelques ajustements techniques :

Réglage initial : Commencer l'examen avec l'intensité maximale, puis ajuster selon le confort du patient et les conditions d'observation
Adaptation pupillaire : Permettre à l'œil de l'examinateur de s'adapter à l'éclairage avant de débuter l'observation détaillée
Éviter l'éblouissement : Ne jamais diriger l'éclairage directement vers les yeux du patient

6. UTILISATION DU SYSTÈME IEXAMINER

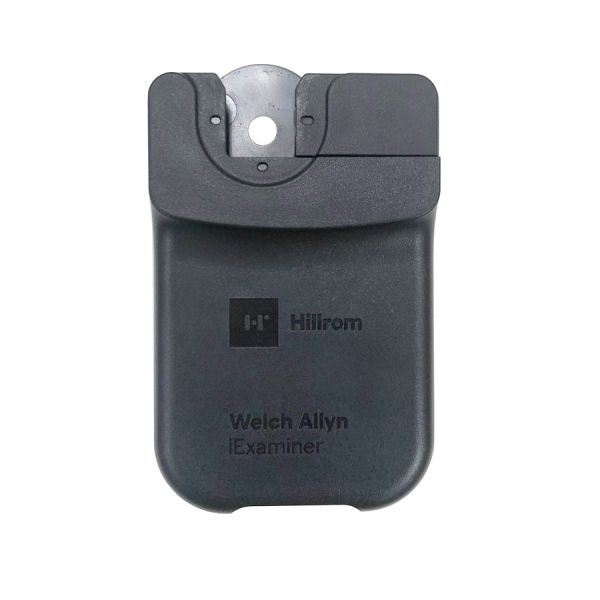

Figure 6 : Configuration du système iExaminer SmartBracket pour capture d'images numériques

CONFIGURATION INITIALE DU SYSTÈME IEXAMINER :

Le système iExaminer transforme l'otoscope MacroView Plus en un instrument de diagnostic numérique avancé, permettant la capture, le stockage et le partage d'images otoscopiques de haute qualité.

Installation de l'application : Télécharger et installer l'application iExaminer Pro sur le dispositif mobile compatible (smartphone ou tablette). L'application est disponible gratuitement sur iOS et Android.

Montage du SmartBracket : Fixer le SmartBracket iExaminer sur la tête d'otoscope MacroView Plus en alignant les rainures de guidage et en effectuant un mouvement de clipsage vertical ou horizontal selon l'orientation souhaitée.

Positionnement du dispositif mobile : Installer le smartphone ou la tablette dans le SmartBracket en s'assurant que l'objectif de la caméra est parfaitement aligné avec le système optique de l'otoscope.

PROCÉDURE DE CAPTURE D'IMAGES NUMÉRIQUES :

Préparation de la capture : Lancer l'application iExaminer Pro, sélectionner le mode otoscope, et vérifier la qualité de l'image en temps réel sur l'écran du dispositif mobile.

Réalisation de l'examen numérique : Procéder à l'examen otoscopique selon les techniques standard tout en visualisant l'image sur l'écran. Capturer les images significatives en utilisant les commandes tactiles de l'application.

Gestion post-capture : Après l'examen, passer en revue les images capturées, sélectionner les meilleures prises, et utiliser les fonctionnalités de partage pour la consultation ou l'éducation du patient.

AVANTAGES CLINIQUES DE LA CAPTURE NUMÉRIQUE :

Documentation médicale : Constitution d'un dossier visuel permanent des observations
Suivi évolutif : Comparaison objective des changements pathologiques dans le temps
Téléconsultation : Partage d'images pour consultation spécialisée à distance
Éducation patient : Explication visuelle des pathologies observées
Formation médicale : Constitution de cas cliniques pour l'enseignement

7. MAINTENANCE ET NETTOYAGE

PROCÉDURES DE DÉCONTAMINATION OBLIGATOIRES : Le nettoyage et la désinfection appropriés de l'otoscope MacroView Plus sont essentiels pour prévenir les infections croisées et maintenir les performances optimales de l'instrument.

PROTOCOLE DE NETTOYAGE STANDARD :

Étape 1 - Préparation : Retirer et éliminer le speculum à usage unique après chaque patient. Ne jamais réutiliser un speculum jetable car cela présente un risque majeur de contamination croisée.

Étape 2 - Nettoyage de la tête d'otoscope : Utiliser des produits chimiques de nettoyage approuvés : alcool isopropylique à 70% avec 30% d'eau déionisée, ou des lingettes désinfectantes certifiées (CiDehol® 70, Metrex™ CaviWipes®, PDI Super-Sani-Cloth®).

Étape 3 - Nettoyage optique : Nettoyer délicatement la lentille de l'otoscope à l'aide d'un coton-tige ou d'un papier optique imbibé d'alcool isopropylique à 70%. Éviter la saturation pour protéger les composants internes.

Étape 4 - Séchage : Laisser la solution de nettoyage sécher complètement avant la prochaine utilisation. Ne jamais utiliser l'instrument tant que les surfaces ne sont pas parfaitement sèches.

INTERDICTIONS ABSOLUES :

Ne jamais stériliser l'instrument à l'autoclave
Ne jamais immerger l'otoscope dans une solution liquide
Ne jamais utiliser de produits abrasifs ou corrosifs
Ne jamais laisser pénétrer de liquide dans l'assemblage optique

MAINTENANCE PRÉVENTIVE :

L'otoscope MacroView Plus a été conçu pour nécessiter un minimum de maintenance. La technologie LED intégrée élimine le besoin de remplacement de lampe, et aucune calibration périodique n'est requise.

Inspection visuelle régulière : Vérifier l'absence de dommages physiques avant chaque utilisation
Contrôle de performance : Tester le fonctionnement de l'éclairage LED périodiquement
Stockage approprié : Conserver l'instrument dans son étui de protection dans un environnement propre et sec
Gestion de la batterie : Maintenir la poignée rechargeable selon les instructions du fabricant

8. CONSIGNES DE SÉCURITÉ

AVERTISSEMENTS CRITIQUES DE SÉCURITÉ

RISQUES POUR LE PATIENT :

Protection oculaire : Ne jamais diriger l'éclairage de l'otoscope vers les yeux du patient - risque de lésion rétinienne
Utilisation obligatoire de speculum : Ne jamais utiliser l'otoscope sans embout speculum stérile - risque de traumatisme auriculaire et de contamination croisée
Specula à usage unique : Ne jamais réutiliser des embouts jetables - risque majeur de transmission d'infections
Insertion délicate : Limiter l'insertion du speculum au tiers externe du conduit auditif pour éviter les traumatismes

RISQUES ENVIRONNEMENTAUX :

Environnements explosifs : Ne jamais utiliser l'instrument en présence de mélanges anesthésiques inflammables, d'atmosphères enrichies en oxygène, ou d'environnements potentiellement explosifs
Interférences électromagnétiques : L'équipement peut causer des interférences radio ou perturber le fonctionnement d'équipements proximaux - prendre les mesures d'atténuation nécessaires

PROTOCOLES DE SÉCURITÉ OPÉRATIONNELLE :

Inspection pré-utilisation : Examiner systématiquement les embouts specula pour détecter toute surface rugueuse, arête vive ou protubérance pouvant causer des traumatismes.

Technique d'examen sécurisée : Maintenir en permanence un contact de stabilisation avec le patient pour suivre les mouvements de tête et prévenir les blessures accidentelles.

Examen de l'oreille saine en premier : Toujours examiner l'oreille non pathologique avant l'oreille suspecte d'infection pour éviter la propagation de pathogènes.

9. DÉPANNAGE ET GARANTIE

RÉSOLUTION DES PROBLÈMES COURANTS :

Problème observé	Cause probable	Solution recommandée
Absence d'éclairage LED	Batterie déchargée ou mauvais contact	Vérifier la charge de la poignée, nettoyer les contacts
Éclairage faible ou intermittent	Niveau de batterie insuffisant	Recharger complètement la poignée rechargeable
Image floue ou déformée	Lentille souillée ou embut speculum inadéquat	Nettoyer les surfaces optiques, changer le speculum
Speculum mal fixé	Rotation insuffisante ou usure du mécanisme	Effectuer une rotation complète, vérifier l'état du filetage
Problème de capture iExaminer	Alignement incorrect ou application défaillante	Réaligner le dispositif mobile, redémarrer l'application

CONDITIONS DE GARANTIE :

GARANTIE WELCH ALLYN :

Tête d'otoscope MacroView Plus (238-3) : Garantie complète de 1 ans couvrant les défauts de matériaux et de fabrication
Source d'éclairage LED : Garantie de 5 ans sur le système d'éclairage LED intégré
Poignée rechargeable : Garantie selon les spécifications du composant
Accessoires : Garantie standard de 1 an sauf mention contraire

EXCLUSIONS DE GARANTIE :

La garantie ne couvre pas les dommages résultant d'accidents, de réparations effectuées par des prestataires non autorisés par Welch Allyn, ou du non-respect des instructions de maintenance. Toute modification non autorisée de l'équipement annule automatiquement la garantie.

SUPPORT TECHNIQUE ET SERVICE APRÈS-VENTE :

Pour toute assistance technique, contacter le support Welch Allyn via les canaux officiels. Seuls les centres de service autorisés Welch Allyn sont habilités à effectuer des réparations sur cet équipement médical de précision.

CONTACT SUPPORT TECHNIQUE : Site web : hillrom.com/en-us/about-us/locations Documentation technique : welchallyn.com/getstarted Informations brevets : hillrom.com/patents

CONCLUSION

L'otoscope Welch Allyn MacroView Plus modèle 71-XM3LXE représente l'état de l'art en matière d'instrumentation otologique moderne. Son utilisation appropriée selon les procédures détaillées dans ce manuel garantit des examens diagnostiques de haute qualité tout en maintenant les standards de sécurité les plus élevés. La maîtrise des techniques présentées, combinée au respect rigoureux des consignes de sécurité et de maintenance, permet aux professionnels de santé de tirer pleinement parti des capacités exceptionnelles de cet instrument diagnostique de nouvelle génération.

Note importante : Ce document constitue un guide d'utilisation complémentaire. Il convient de toujours se référer à la documentation officielle du fabricant et aux protocoles institutionnels en vigueur pour toute utilisation clinique de cet équipement médical.
