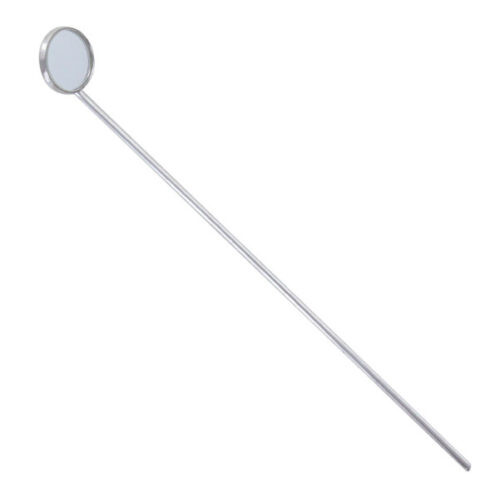

MIROIR LARYNGIEN (16 MM)

Préambule / Résumé Exécutif

Ce document constitue une monographie technique exhaustive du Miroir Laryngien (16 mm), référence 450-16. Instrument essentiel en oto-rhino-laryngologie (ORL) et en phoniatrie, il est spécifiquement conçu pour la laryngoscopie indirecte, permettant la visualisation des cordes vocales et du larynx. Son diamètre de 16 mm est l’un des plus grands standards, offrant un champ de vision maximal pour l’évaluation complète des lésions étendues chez les patients adultes avec une bonne ouverture buccale. Le miroir est fabriqué avec une surface optique de haute qualité et est monté sur un manche métallique conçu pour faciliter la technique anti-buée (préchauffage). Robuste et réutilisable, cet instrument est conçu pour résister aux cycles de stérilisation répétés tout en conservant son intégrité optique et mécanique.

Glossaire des Termes Techniques

• Miroir Laryngien : Instrument de diagnostic utilisé pour visualiser, par réflexion, les structures du larynx et de l’oropharynx.

• Laryngoscopie Indirecte : Technique d’examen visant à visualiser le larynx et les cordes vocales à l’aide d’un miroir angulé.

• Champ de Vision Maximal (FOV) : L’étendue de la zone visible par le clinicien à travers le miroir. Le diamètre de 16 mm est parmi les plus larges, maximisant le FOV.

• Anti-Buée (Anti-Fog) : Procédure essentielle de chauffage du miroir pour prévenir la condensation (buée) causée par l’air chaud et humide expiré.

• Acier Inoxydable AISI 316L : Alliage de haute performance utilisé pour le manche et le cadre, choisi pour sa rigidité et sa résistance à la corrosion.

• Réflexe Nauséeux : Réaction involontaire de la gorge qui doit être gérée, particulièrement avec des miroirs de grand diamètre.

Section 1 : Contexte Historique et Positionnement Clinique

Le Miroir Laryngien de 16 mm est un choix standard pour l’examen de l’adulte, car il maximise la quantité d’informations visuelles capturées. Il permet au clinicien de balayer une plus grande surface du larynx en moins de mouvements, ce qui est particulièrement utile pour les lésions étendues. Son diamètre plus grand nécessite cependant une meilleure coopération du patient et parfois une anesthésie topique pour gérer le réflexe nauséeux.

Le Miroir Laryngien 16 mm se positionne comme un instrument essentiel dans :

• ORL et Phoniatrie : Diagnostic de pathologies vocales étendues, évaluation de la mobilité des cordes vocales et examen du larynx.

• Oncologie : Surveillance de lésions ou de tumeurs volumineuses.

• Enseignement/Documentation : Le FOV large est idéal pour l’imagerie clinique et la démonstration.

Section 2 : Spécifications Techniques Fondamentales

Section 3 : Analyse Approfondie des Matériaux et de leur Traitement

L’intégrité de la surface optique est le facteur de performance principal, soumise aux contraintes du chauffage et de la stérilisation.

• Matériau : Acier Inoxydable AISI 316L (Manche et Cadre)

  • Rôle : L’acier 316L garantit une excellente résistance à la corrosion due à la salive et au processus de stérilisation. La rigidité du manche est essentielle pour la stabilité de l’image.

• Matériau : Verre Optique (Surface Miroir)

  • Rôle : Le verre optique de haute qualité assure une image claire et sans distorsion. Le miroir est fixé de manière hermétique au cadre pour éviter la pénétration de fluides dans les joints, ce qui compromettrait la stérilité et l’effet anti-buée.

• Traitement de Surface : Polissage Atraumatique

  • Le cadre entourant le miroir doit être ultra-poli pour éliminer toute arête vive, réduisant le risque de traumatisme de l’oropharynx.

Section 4 : Ingénierie de la Conception et Ergonomie Avancée

La conception est orientée vers la visualisation indirecte dans un espace restreint avec un maximum d’informations.

• 1. Diamètre de 16 mm (Efficacité Visuelle) : Ce diamètre est un facteur d’ingénierie qui maximise le champ de vision possible compte tenu des contraintes de l’ouverture buccale adulte.

• 2. Angle du Miroir : Le miroir est monté sur une tige avec un angle spécifique (souvent 45° ou 90°). Cet angle est l’élément géométrique qui permet de diriger la ligne de visée du clinicien vers le larynx.

• 3. Rigidité de l’Arbre : L’arbre doit être suffisamment rigide pour minimiser les vibrations, essentielles pour une image stable malgré le grand champ de vision.

Section 5 : Analyse et Gestion des Risques (selon ISO 14971)

Les risques sont dominés par la contamination, le traumatisme des tissus et l’échec de la technique (buée).

Section 6 : Instructions Opératoires Standard (S.O.P.) (Mode d’Emploi Détaillé – Procédure Clinique)

La laryngoscopie indirecte est une technique hautement dépendante de la préparation du miroir.

6.1 Préparation du Miroir (Micro-étapes Anti-Buée CRITIQUES)

1. Chauffage : Chauffer le miroir en le tenant au-dessus d’une source de chaleur douce (lampe à alcool, chauffe-miroir électrique, ou bain-marie stérile).

2. Test de Température : Tester le miroir en le plaçant sur le dos de la main du clinicien. Il doit être chaud mais non brûlant (température corporelle ou légèrement supérieure). Si la température est trop basse, la buée se formera.

3. Essuyage : Essuyer la surface du miroir avec une compresse stérile sèche ou un anti-buée chimique (si validé).

6.2 Laryngoscopie Indirecte (Micro-étapes Critiques)

1. Préparation du Patient : Le patient doit tirer la langue. Le clinicien doit la maintenir avec une compresse stérile. Une anesthésie topique peut être utilisée pour atténuer le réflexe nauséeux, souvent plus prononcé avec ce grand diamètre.

2. Insertion : Insérer doucement le miroir dans l’oropharynx, en maintenant le miroir verticalement et sans toucher le palais mou ou la base de la langue.

3. Positionnement : Placer le miroir de manière à ce qu’il repose légèrement contre la luette et le palais mou (sans pression). L’angle doit permettre de refléter la lumière vers le larynx.

4. Examen : Examiner les structures (épiglotte, aryténoïdes, cordes vocales) via l’image réfléchie. Demander au patient d’émettre un son (« Ééé ») pour observer le mouvement des cordes vocales.

6.3 Retrait et Décontamination

1. Retrait : Retirer le miroir lentement de la gorge sans le heurter contre les dents.

2. Décontamination Immédiate : Plonger immédiatement l’instrument dans une solution enzymatique.

Section 7 : Cycle de Vie Complet de l’Instrument (Protocoles de Retraitement ultra-détaillés)

Le miroir nécessite des protocoles délicats pour protéger sa surface optique.

1. Pré-nettoyage (Point d’Usage) : Plonger immédiatement le miroir dans une solution enzymatique tiède.

2. Nettoyage Manuel : Nettoyer la surface du miroir avec une compresse stérile douce non abrasive. Ne jamais utiliser de brosse métallique ou abrasive sur la surface du miroir.

3. Nettoyage par Ultrasons (Recommandé) : Placer l’instrument dans un bac à ultrasons pendant 5 minutes.

4. Rinçage et Séchage : Rincer à l’eau déminéralisée. Sécher avec un chiffon non pelucheux ou d’air comprimé.

5. Inspection : Inspecter le miroir (loupe) pour détecter toute rayure, fissure ou délamination (séparation de la couche miroir).

6. Stérilisation (Autoclavage) : Stériliser l’instrument en sachet ou plateau. Cycle validé : 134°C pendant 5 minutes.

Section 8 : Dépannage et Maintenance Curative (Tableau de troubleshooting)

Section 9 : Cadre Réglementaire et Normatif Détaillé

Le Miroir Laryngien est un dispositif médical de classe I réutilisable stérile.

• Règlement (UE) 2017/745 (MDR) : La conformité est basée sur la garantie de la performance optique et la validation du retraitement.

• ISO 13485:2016 : Le système de gestion de la qualité du fabricant est certifié.

• ISO 14971:2019 : La gestion des risques a été appliquée pour évaluer les risques de blessure de la gorge et d’échec du diagnostic.

• ISO 17664:2017 : Le protocole de retraitement (Section 7) est strictement conforme.

Section 10 : Références Normatives

• ISO 13485:2016 – Systèmes de management de la qualité.

• ISO 14971:2019 – Application de la gestion des risques.

• ISO 17664:2017 – Informations pour le retraitement.

• Règlement (UE) 2017/745 – Règlement relatif aux dispositifs médicaux (MDR).

Section 11 : Fin de Vie et Responsabilité Environnementale

1. Décontamination Finale : L’instrument doit subir un dernier cycle de nettoyage et de stérilisation.

2. Valorisation des Matériaux : Le manche et le cadre en acier inoxydable sont 100% recyclables. Le miroir (verre) doit être séparé et éliminé selon les protocoles de gestion des déchets de verre spéciaux.

3. Sécurisation : Le miroir doit être protégé avant l’élimination pour prévenir les blessures des opérateurs de déchets.
